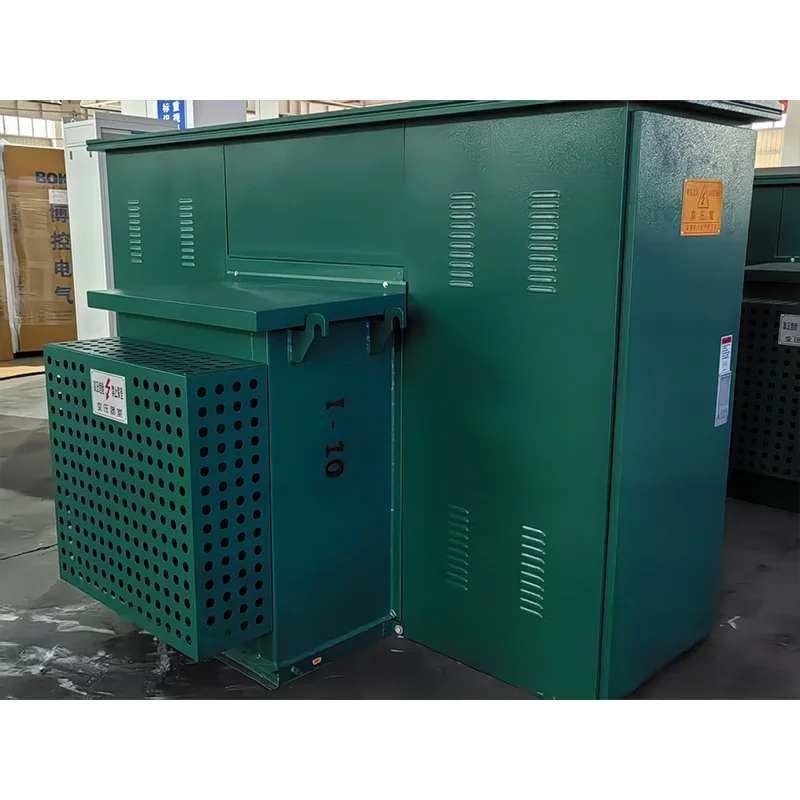

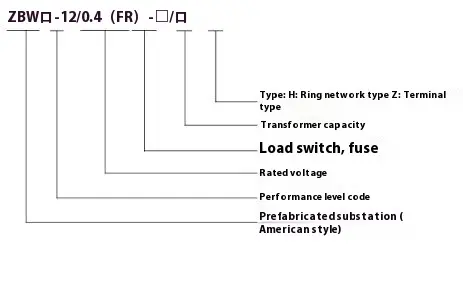

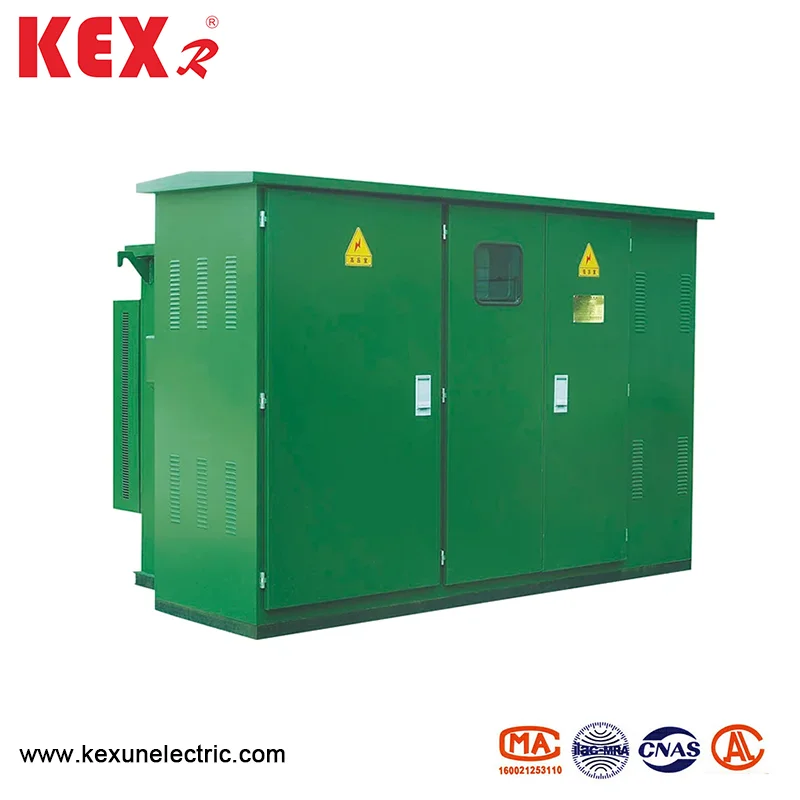

முன்பே நிறுவப்பட்ட அமெரிக்க பெட்டி வகை அமைச்சரவை

Product தயாரிப்பு நன்மைகள்

1. முன்பே நிறுவப்பட்ட அமெரிக்க பெட்டி வகை அமைச்சரவை சிறிய மற்றும் நிலையான கட்டமைப்பு, சிறிய தரை இடம், அதே திறன் கொண்ட ஐரோப்பிய வகையை விட மிகக் குறைவு.

2. சீல் செய்யப்பட்ட, காப்பிடப்பட்ட அமைப்பு, வலுவான பாதுகாப்பு.

3. முன்பே நிறுவப்பட்ட அமெரிக்க பெட்டி வகை அமைச்சரவை குறைந்த இழப்பு, குறைந்த சத்தம், குறைந்த வெப்பநிலை உயர்வு, வலுவான அதிக சுமை திறன், குறுகிய சுற்று எதிர்ப்பு மற்றும் வலுவான தாக்க எதிர்ப்பு ஆகியவற்றைக் கொண்ட மின்மாற்றிகளை ஏற்றுக்கொள்கிறது.

4. வாடிக்கையாளர்களின் தனிப்பயனாக்கப்பட்ட தேவைகளைப் பூர்த்தி செய்வதற்கும் வெவ்வேறு பயன்பாட்டு காட்சிகளைக் கையாள்வதற்கும் பல்வேறு தீர்வுகளை ஏற்றுக்கொள்ளுங்கள்.

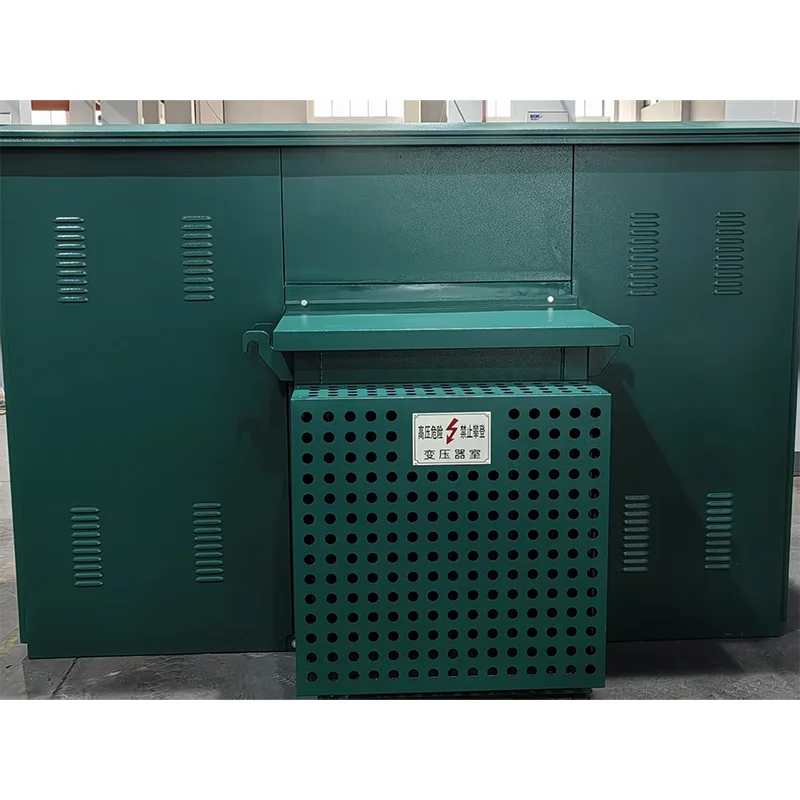

அமைச்சரவையின் அமைப்பு

◆ ஒட்டுமொத்த தளவமைப்பு

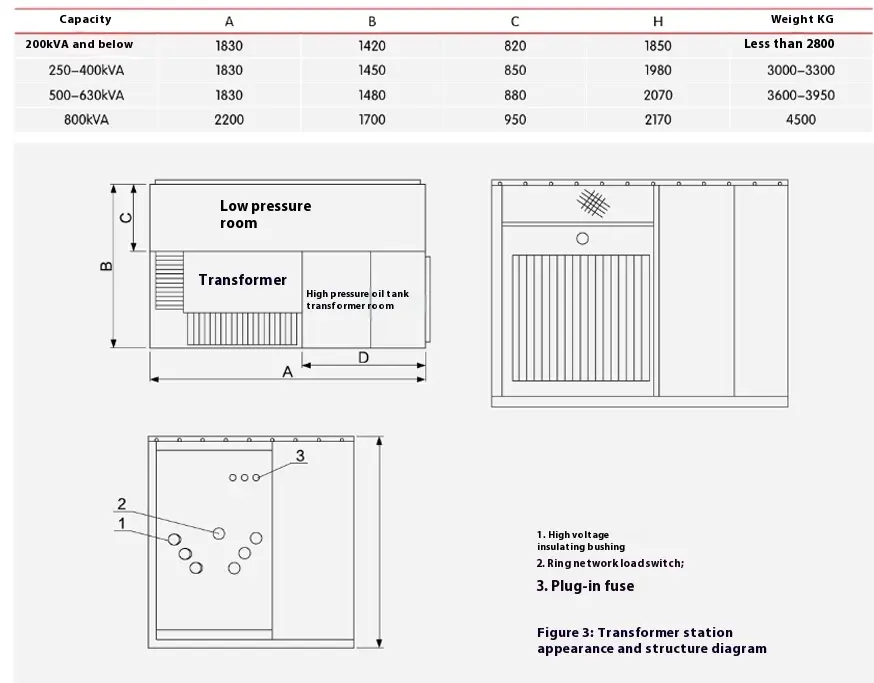

10 கி.வி முன் நிறுவப்பட்ட அமெரிக்க பெட்டி வகை அமைச்சரவையின் தோற்றம் மற்றும் கட்டமைப்பு புள்ளிவிவரங்கள் 2 மற்றும் 3 இல் காட்டப்பட்டுள்ளது. எண்ணெய் தொட்டி இரண்டு பகுதிகளாகவும், மேல் பகுதி உயர் அழுத்த எண்ணெய் தொட்டியாகவும், கீழ் பகுதி மின்மாற்றி எண்ணெய் தொட்டியாகவும் உள்ளது. இரண்டு பகுதிகளும் மின்சாரம் மட்டுமே இணைக்கப்பட்டு எண்ணெய் தடுக்கப்படுகிறது. திட்ட வரைபடம் படம் 1 இல் காட்டப்பட்டுள்ளது, இதில் "நான்" மற்றும் "நான்" கோடுகள் லூப் நெட்வொர்க் தீவனங்கள், "எல்" கிளைகள் மின்மாற்றி கிளைகள், மற்றும் "வி" குறைந்த மின்னழுத்த வெளியீடு ஆகும். ரிங் நெட்வொர்க் மின்சாரம் வழங்கல் அமைப்பு மற்றும் முனைய அமைப்பு இரண்டிலும் அமைச்சரவை பயன்படுத்தப்படலாம், மேலும் மாற்றம் மிகவும் வசதியானது. வரியின் ஊட்டம் மற்றும் "Lⅲ" கிளை ஆகியவை வளைய நெட்வொர்க்கின் சுமை சுவிட்சுடன் மாற்றப்படுகின்றன. அதே நேரத்தில், மின்மாற்றியின் உயர் மின்னழுத்த பக்கத்தின் உள்வரும் முனையத்தில் குறுகிய சுற்று தவறு மற்றும் அதிக சுமை மற்றும் கிளையின் வெப்பநிலை பாதுகாப்பைப் பாதுகாக்க காப்புப்பிரதி பாதுகாப்பு உருகிகள் மற்றும் செருகுநிரல் உருகிகள் பொருத்தப்பட்டுள்ளன. அதே நேரத்தில், உயர் மின்னழுத்த காட்சி சாதனங்கள் மற்றும் மின்னல் கைது செய்பவர்களையும் நிறுவலாம். மின்மாற்றியின் குறைந்த மின்னழுத்த முடிவு ஒரு மீட்டர் மற்றும் குறைந்த மின்னழுத்த சர்க்யூட் பிரேக்கர் வழியாகச் சென்றபின் வெளியீடு ஆகும்.

டிரான்ஸ்ஃபார்மர்

முன்பே நிறுவப்பட்ட அமெரிக்க பெட்டி வகை அமைச்சரவை குறைந்த இழப்பு, குறைந்த வெப்பநிலை உயர்வு மற்றும் குறைந்த சத்தம் ஆகியவற்றைக் கொண்ட எஸ் 11 தொடர் மூன்று-கட்ட எண்ணெய்-அம்பலப்படுத்தப்பட்ட மின்மாற்றியை ஏற்றுக்கொள்கிறது. ஈரப்பதத்தால் ஏற்படும் காற்று மாசுபாடு மற்றும் காப்பு சிதைவை முழுமையாக சீல் செய்யப்பட்ட அமைப்பு திறம்பட தனிமைப்படுத்துகிறது. எண்ணெய் தொட்டி ஷெல்லின் நெளி தாள் வெப்பச் சிதறல் மற்றும் குளிரூட்டலின் செயல்பாடுகளைக் கொண்டுள்ளது, மேலும் உள் அழுத்தத்தை திறம்பட குறைக்கிறது.

Station இரண்டு-ஸ்டேஷன் டெர்மினல் சுமை சுவிட்ச்

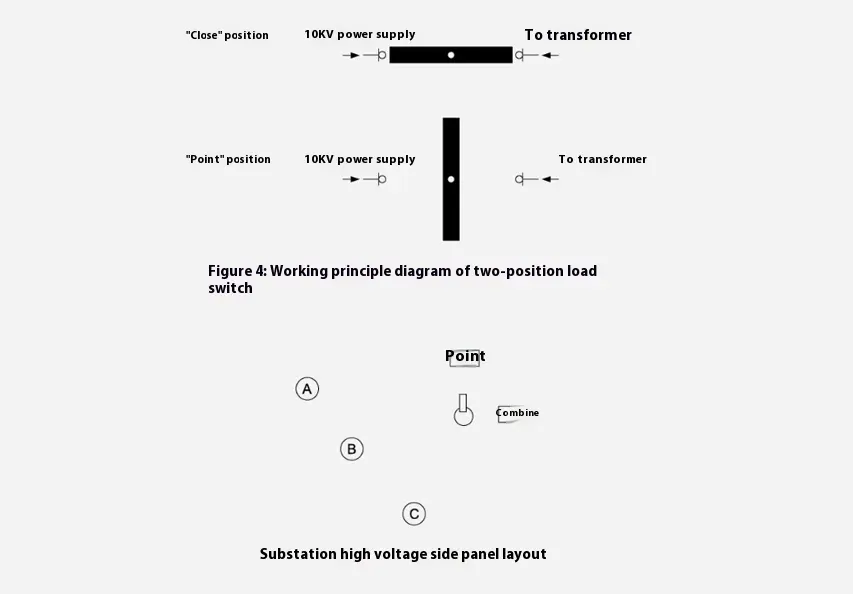

அதன் கட்டமைப்பு வரைபடம் படம் 4 இல் காட்டப்பட்டுள்ளது, இதில் "நான்" உயர் மின்னழுத்த உள்வரும் முனையத்துடன் இணைக்கப்பட்டுள்ளது. செயல்பாட்டின் போது, ​​பயனர் சிறப்பு இயக்க கைப்பிடியை சுமை சுவிட்சின் சுழலும் தண்டுக்குள் செருகி 90 டிகிரி எதிரெதிர் திசையில் சுழற்றுகிறார், மேலும் சுமை சுவிட்ச் "ஆஃப்" நிலைக்கு மாறும். டெர்மினல் சுமை சுவிட்ச் டெர்மினல் மின்சாரம் வழங்கல் பயன்முறையில் உள்ள மின்மாற்றி கிளையை மட்டுமே துண்டிக்கிறது அல்லது செருகுநிரல் உருகி மையத்தை மாற்றும்போது வேலை செய்கிறது, எனவே முனைய எதிர்மறை சுமை சுவிட்சில் ஆஃப் மற்றும் ஆன் இரண்டு நிலைகள் மட்டுமே உள்ளன, மேலும் அதன் சிறிய அளவு காரணமாக இயக்கப் படையும் சிறியதாக இருக்கும். எண்ணெய் தொட்டியில் எண்ணெய் மாசுபாட்டைக் குறைப்பதற்காக, அழுத்தம் பக்க சுமையைக் குறைக்க சுமை சுவிட்சை இயக்குவதற்கு முன்பு பயனர் குறைந்த மின்னழுத்த சுவிட்சை அணைக்க வேண்டும் என்று பரிந்துரைக்கப்படுகிறது.

Found பாதுகாப்பு உருகி

முன்பே நிறுவப்பட்ட அமெரிக்க பெட்டி வகை அமைச்சரவையின் பாதுகாப்பு உருகி மின்மாற்றி கிளையில் உள்ள செருகுநிரல் உருகியுடன் தொடரில் இணைக்கப்பட்டுள்ளது (படம் 2 இல் R1 மற்றும் R2 ஐப் பார்க்கவும்) முழு அளவிலான பாதுகாப்பு உருகியை உருவாக்குகிறது. அமைச்சரவைக்குள் ஒரு குறுகிய சுற்று தவறு இருக்கும்போது மட்டுமே இது வீசுகிறது, எனவே வீசுவதற்கான நிகழ்தகவு மிகக் குறைவு. இது மேல் எண்ணெய் தொட்டியில் நிறுவப்பட்டுள்ளது, மேலும் புதுப்பிக்கப்பட்டால் எண்ணெய் தொட்டி திறக்கப்பட வேண்டும்.

Type வகை உருகி செருகவும்

அதன் உருகும் மையத்திற்கு இரட்டை உணர்திறன் (வெப்பநிலை மற்றும் மின்னோட்டம்) உள்ளது, அதாவது, சுமை பக்கத்தில் தோல்வியடையும் போது (அதிக சுமை அல்லது அதிக வெப்பநிலை) இது உருகும். செருகுநிரல் உருகி மற்றும் காப்புப்பிரதி பாதுகாப்பு உருகி தொடரில் பயன்படுத்தப்படுகிறது, இது முழு வரம்பையும் சிறிய மின்னோட்டத்திலிருந்து (பல முறை) பெரிய மின்னோட்டம் (பல பல்லாயிரக்கணக்கான கிலோஅம்பர்ஸ்) வரை பாதுகாக்க முடியும், மேலும் அதிகபட்ச உடைக்கும் மின்னோட்டம் 50KA ஆகும்.

குறிப்பு

1. அட்டவணையில் பட்டியலிடப்பட்ட அனைத்தும் உருகிகளின் மதிப்பீடுகள். முன்பே நிறுவப்பட்ட அமெரிக்க பெட்டி வகை அமைச்சரவைக்குள் ஒரு குறுகிய சுற்று தவறு இருக்கும்போது மட்டுமே காப்பு பாதுகாப்பு உருகி வீசப்படுகிறது.

2. தேர்ந்தெடுக்கப்பட்ட மின்மாற்றி DYN11 இன் இணைப்பு பயன்முறைக்கு மட்டுமே பொருத்தமானது.

3. செருகப்பட்ட உருகியைத் தேர்ந்தெடுக்கும்போது, ​​மின்மாற்றியின் முழு திறன் மின்னோட்டத்தை 300 களில் 3-4 மடங்கு உருக வேண்டும் என்று கருத வேண்டும், அதே நேரத்தில், 0.1 கள் பயன்படுத்தப்படும்போது மின்மாற்றியின் முழு திறன் மின்னோட்டத்தின் 12 மடங்கு உருகக்கூடாது என்று திருப்தி அடைய வேண்டும்.

4. IEC தரத்தின்படி, உருகி -25 ℃ ~+40 of அரசியல் வரம்பில் செயல்பட முடியும். எண்ணெய் வெப்பநிலை +40 than ஐ விட அதிகமாக இருக்கும்போது, ​​உருகியின் மதிப்பிடப்பட்ட மின்னோட்டத்தை ஒவ்வொரு 1 ℃ அதிகரிப்புக்கும் 1% குறைக்க வேண்டும்.

◆ முழங்கை வகை மற்றும் "டி" வகை கேபிள் தலை

12 கி.வி முன் நிறுவப்பட்ட அமெரிக்க பெட்டி வகை கேபின் அதிக மின்னழுத்த உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகள் கேபிள் உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகளை ஏற்றுக்கொள்கின்றன, மேலும் உயர் மின்னழுத்த மின்சாரம் எண்ணெய் தொட்டியில் இருந்து எபோக்சி-காஸ்ட் இன்சுலேடிங் ஸ்லீவ்ஸ் மூலம் வழிநடத்தப்படுகிறது. தொழிற்சாலையின் சோதனை மற்றும் பயனரின் ஏற்றுக்கொள்ளும் சோதனையை எளிதாக்குவதற்காக, இன்சுலேடிங் ஸ்லீவ்ஸ் 10 கி.வி சக்தி அதிர்வெண்ணைத் தாங்கும் திறனைக் கொண்டுள்ளது, மின்னழுத்தம் மற்றும் மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும். கேபிள் தலையை நிறுவுவதற்கு முன், பயனருக்கு மின்னல் கைது செய்பவர்கள் தேவையா என்பதை அறிந்து கொள்வது அவசியம். தேவைப்பட்டால், வளையத்தின் உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகளில் ஒரு தொகுப்பு இன்சுலேடிங் ஸ்லீவ்ஸ் இரட்டை-பாஸ் வகையை ஏற்றுக்கொள்கிறது, மற்ற தொகுப்பு ஒற்றை-பாஸ் வகையை ஏற்றுக்கொள்கிறது.

கேபிள் பிரிவுடன் பொருந்தக்கூடிய ஒரு முழங்கை அல்லது டி-வடிவ கேபிள் தலையைத் தேர்வுசெய்து, அதன் உள் மற்றும் வெளிப்புற மேற்பரப்புகளையும், இன்சுலேடிங் ஸ்லீவின் மேற்பரப்பையும் அன்ஹைட்ரஸ் எத்தனால் கொண்டு சுத்தம் செய்து, ஸ்லீவ் மேற்பரப்பில் சிறிது 7501 வெற்றிட சிலிகான் கிரீஸைப் பயன்படுத்துங்கள், மேலும் கேபிள் வேலை பகுதியின் சிறப்பு நிறுவல் விவரக்குறிப்புகளின்படி அதை நிறுவவும். இரட்டை-பாஸ் இன்சுலேடிங் ஸ்லீவின் மறுமுனையில், ஒரு சிறப்பு முழுமையாக சீல் செய்யப்பட்ட துத்தநாகம் கைது செய்பவரை அதே வழியில் நிறுவவும். கேபிள் தலையை நிறுவுவதற்கான வழிமுறைகளைப் பார்க்கவும்.

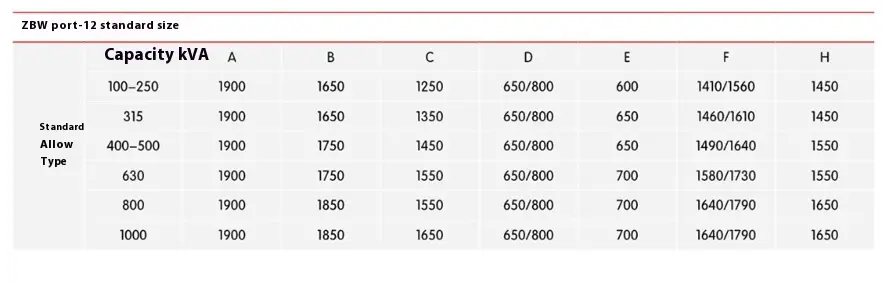

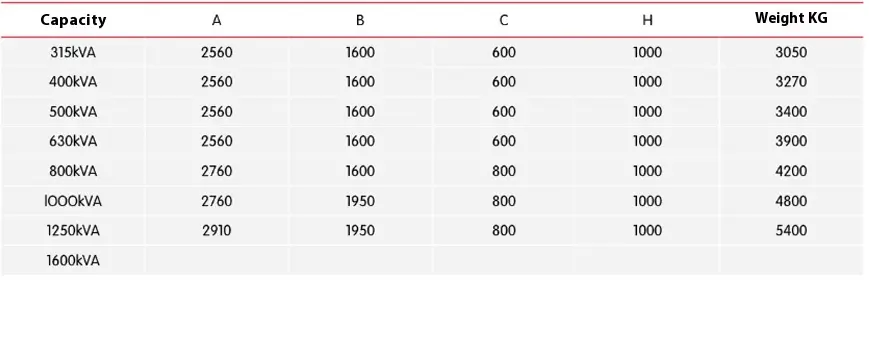

நிறுவப்பட்ட அமெரிக்க பெட்டி வகை அமைச்சரவையின் பரிமாணங்கள்
