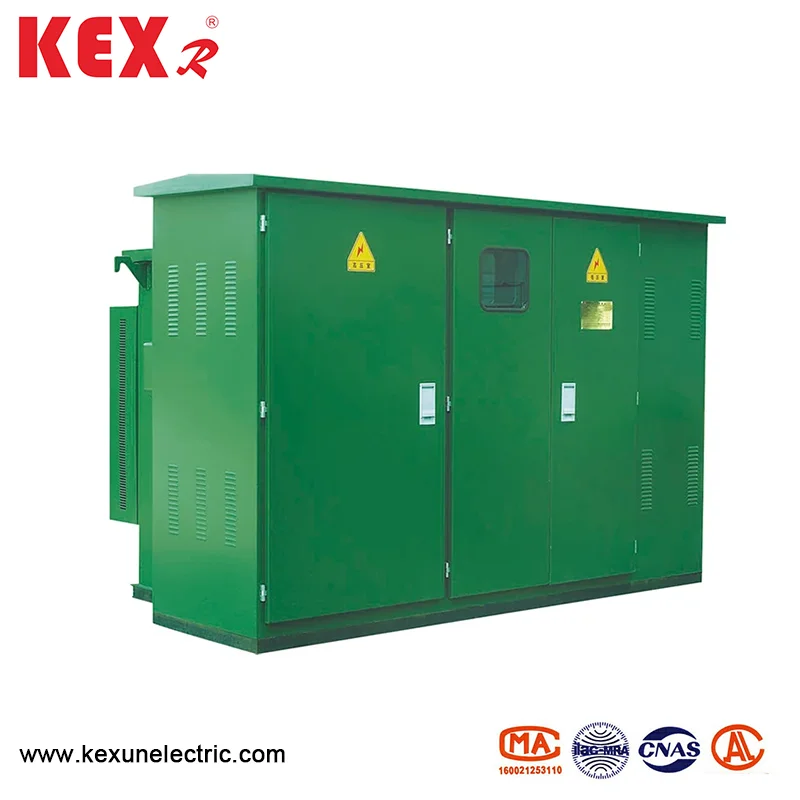

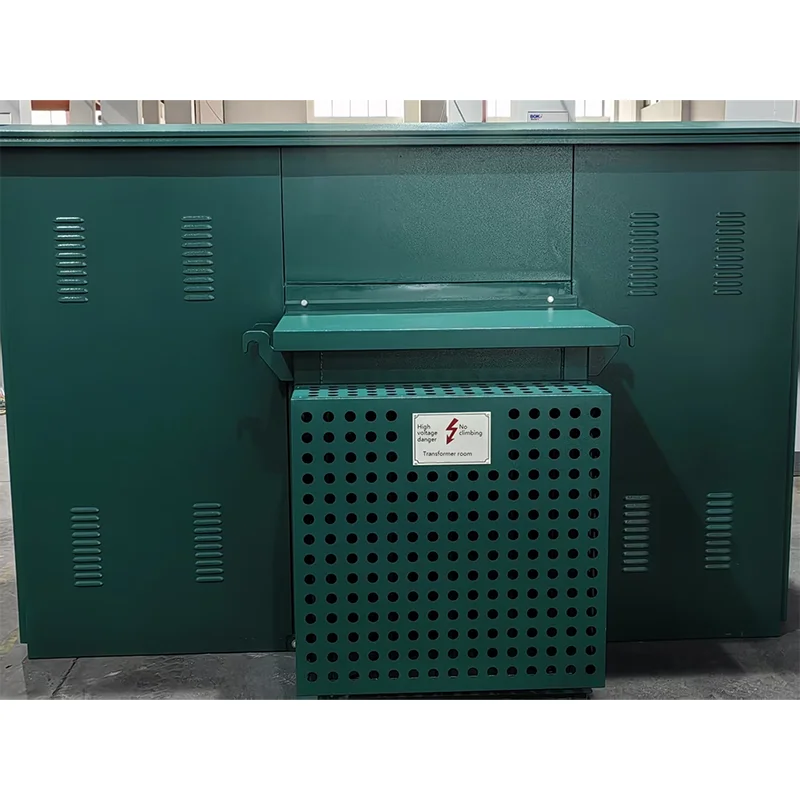

முன்பே நிறுவப்பட்ட அமெரிக்க பெட்டி வகை துணை மின்நிலையம்

கட்டமைப்பு பண்புகள்

Z ZBW-12 முன் நிறுவப்பட்ட அமெரிக்க பெட்டி வகை துணை மின்நிலையம் சிறிய கட்டமைப்பையும் சிறிய அளவையும் கொண்டுள்ளது, இது உள்நாட்டு ஐரோப்பிய பெட்டி மின்மாற்றியின் 1/3 ~ 1.5 மட்டுமே அதே திறனைக் கொண்டுள்ளது, இதனால் தரை இடத்தை வெகுவாகக் குறைக்கிறது.

Infution துணை நிலை இல்லாமல், முழுமையாக சீல் செய்யப்பட்ட மற்றும் முழுமையாக காப்பிடப்பட்ட கட்டமைப்பை ஏற்றுக்கொள்கிறது, மேலும் தனிப்பட்ட பாதுகாப்பை நம்பத்தகுந்த முறையில் பாதுகாக்கிறது.

Nove நெகிழ்வான மின்சாரம் வழங்கல் பயன்முறை மற்றும் அதிக நம்பகத்தன்மையுடன், ரிங் நெட்வொர்க் மற்றும் டெர்மினல் இரண்டிற்கும் உயர்-மின்னழுத்த வயரிங் பயன்படுத்தப்படலாம்.

மின்மாற்றி செயல்திறன்: குறைந்த இழப்பு, குறைந்த சத்தம் மற்றும் குறைந்த வெப்பநிலை உயர்வு; வலுவான ஓவர்லோட் திறன், குறுகிய சுற்று எதிர்ப்பு மற்றும் தாக்க எதிர்ப்பு.

Stlow அனைத்து வகையான குறைந்த மின்னழுத்த தீவனத் தேவைகளையும் பூர்த்தி செய்யுங்கள், அவை திட்டத்தின் படி தேர்ந்தெடுக்கப்படலாம் அல்லது நீங்களே வடிவமைக்கலாம்.

● தொழில்நுட்ப அளவுருக்கள் அட்டவணை

● உருகி

முன்பே நிறுவப்பட்ட அமெரிக்க பெட்டி வகை துணை மின்நிலையத்தின் உயர் மின்னழுத்த பக்கமானது காப்புப்பிரதி பாதுகாப்பு உருகி மற்றும் செருகுநிரல் உருகி ஆகியவற்றின் தொடர் இணைப்பு மூலம் முழு வரம்பு பாதுகாப்புடன் வழங்கப்படுகிறது, இது கொள்கையளவில் எளிமையானது, பொருளாதார மற்றும் நம்பகமானது; காப்புப்பிரதி பாதுகாப்பு உருகி என்பது எண்ணெயைக் கவரும் உயர் மின்னழுத்த மின்னோட்ட-கட்டுப்படுத்தும் உருகி பெரிய உடைக்கும் திறன் கொண்டது. மின்மாற்றி உள்நாட்டில் தோல்வியுற்றால் மட்டுமே, செருகுநிரல் உருகி இரட்டை உணர்திறன் கொண்ட உருகி பொருத்தப்பட்டுள்ளது, இது தற்போதைய மற்றும் வெப்பநிலையின் இரட்டை பாதுகாப்பை வழங்கும். இரட்டை உணர்திறன் உருகி ஊதப்பட்ட பிறகு, உருகி மையத்தை தளத்தில் எளிதாக மாற்ற முடியும்.

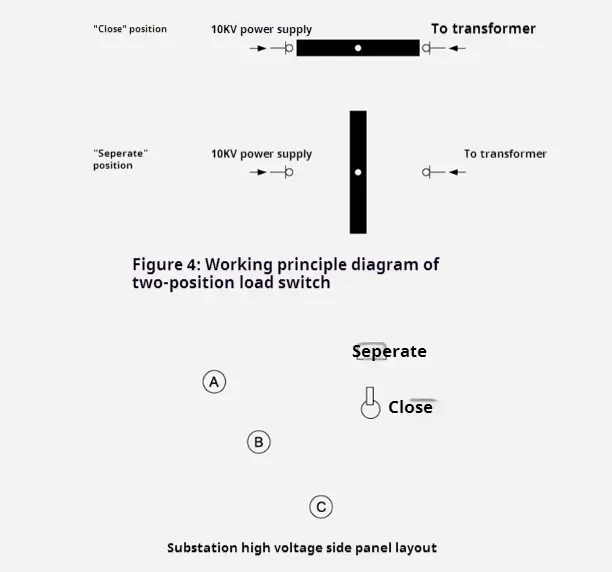

● கட்டமைப்பு மற்றும் செயல்பாட்டு வரிசை

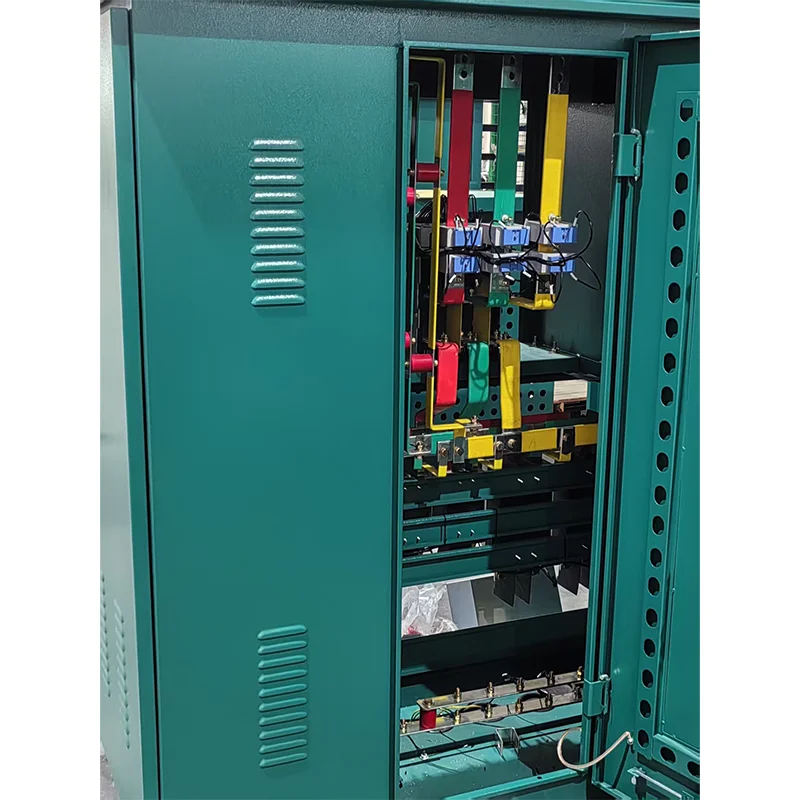

1. தளவமைப்பு

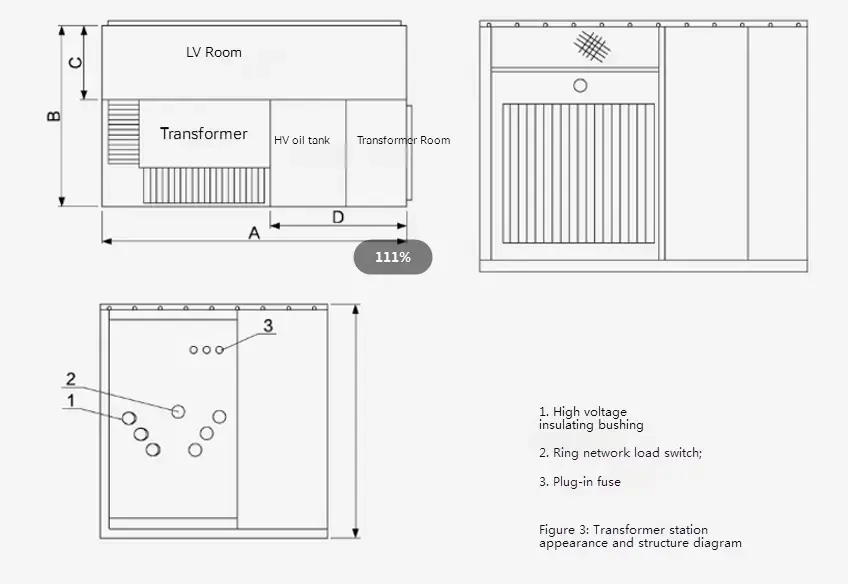

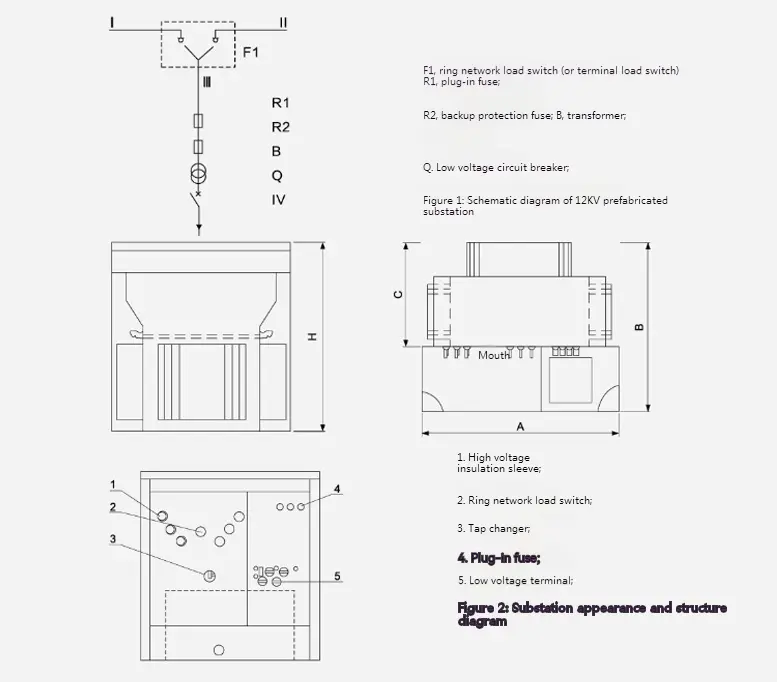

10KV ZBW-12 முன் நிறுவப்பட்ட அமெரிக்க பெட்டி வகை துணை மின்நிலையத்தின் வடிவம் மற்றும் கட்டமைப்பிற்கு, படம் 2 மற்றும் படம் 3 ஐப் பார்க்கவும். எண்ணெய் தொட்டி இரண்டு பகுதிகளாகப் பிரிக்கப்பட்டுள்ளது: மேல் பகுதி உயர் மின்னழுத்த எண்ணெய் தொட்டி மற்றும் கீழ் பகுதி மின்மாற்றி எண்ணெய் தொட்டி ஆகும். இரண்டு பகுதிகளும் மின்சாரம் மட்டுமே இணைக்கப்பட்டுள்ளன, ஆனால் எண்ணெய் தடுக்கப்படுகிறது. திட்ட வரைபடம் படம் 1 இல் காட்டப்பட்டுள்ளது, இதில் "நான்" மற்றும் "நான்" கோடுகள் லூப் நெட்வொர்க் தீவனங்கள், "எல்" கிளைகள் மின்மாற்றி கிளைகள், மற்றும் "வி" குறைந்த மின்னழுத்த வெளியீடு ஆகும். ரிங் நெட்வொர்க் மின்சாரம் வழங்கல் அமைப்பு மற்றும் முனைய அமைப்பு இரண்டிலும் துணை மின்நிலையத்தைப் பயன்படுத்தலாம், மேலும் மாற்றம் மிகவும் வசதியானது. வரியின் ஊட்டம் மற்றும் "Lⅲ" கிளை ஆகியவை வளைய நெட்வொர்க்கின் சுமை சுவிட்சுடன் மாற்றப்படுகின்றன. அதே நேரத்தில், மின்மாற்றியின் உயர் மின்னழுத்த பக்கத்தின் உள்வரும் முனையத்தில் காப்புப்பிரதி பாதுகாப்பு உருகிகள் மற்றும் செருகுநிரல் உருகிகள் பொருத்தப்பட்டுள்ளன, அவை குறுகிய சுற்று தவறு மற்றும் கிளையின் அதிக சுமை மற்றும் அதிக வெப்பநிலை பாதுகாப்பைப் பாதுகாக்கின்றன. அதே நேரத்தில், உயர் மின்னழுத்த காட்சி சாதனங்கள் மற்றும் மின்னல் கைது செய்பவர்களையும் நிறுவலாம். மின்மாற்றியின் குறைந்த மின்னழுத்த முடிவு ஒரு மீட்டர் மற்றும் குறைந்த மின்னழுத்த சர்க்யூட் பிரேக்கர் வழியாகச் சென்றபின் வெளியீடு ஆகும்.

பரிமாணங்கள் மற்றும் எடை

2. மின்மாற்றி

KEXR முன்பே நிறுவப்பட்ட அமெரிக்க பெட்டி வகை துணை மின்நிலையம் புதிய S9 மற்றும் S11 தொடர் மூன்று-கட்ட எண்ணெய் வெள்ளம் கொண்ட மின்மாற்றிகள் குறைந்த சுமை இழப்பு, குறைந்த வெப்பநிலை உயர்வு, குறைந்த சத்தம் மற்றும் குறைந்த உயரம் ஆகியவற்றின் நன்மைகளைக் கொண்டுள்ளன. மின்மாற்றியின் சுமை இழப்பு மற்றும் சுமை இழப்பு அசல் எஸ் 9 மின்மாற்றியை விட குறைவாக உள்ளது, தற்போது உள்நாட்டு மேம்பட்ட நிலையை அடைகிறது. மின்மாற்றி முழுமையாக சீல் செய்யப்பட்ட கட்டமைப்பைக் கொண்டுள்ளது, இது ஈரப்பதத்தால் ஏற்படும் காற்று மாசுபாடு மற்றும் காப்பு சிதைவை திறம்பட தனிமைப்படுத்துகிறது. 40-90 மிமீ ஒரு காற்று மெத்தை எண்ணெய் தொட்டியின் உச்சியில் விடப்படுகிறது, இது எண்ணெய் தொட்டி ஷெல்லின் நெளி ஆகியவற்றுடன் வெப்ப சிதறல் மற்றும் குளிரூட்டல் ஆகியவற்றின் பங்கை வகிக்க முடியும், மேலும் உள் அழுத்தத்தை திறம்பட குறைக்க முடியும்.

பரிமாணங்கள் மற்றும் எடை

3. காப்பு பாதுகாப்பு உருகி

இது மின்மாற்றி கிளையில் உள்ள செருகுநிரல் உருகியுடன் தொடரில் இணைக்கப்பட்டுள்ளது (படம் 2 இல் R1 மற்றும் R2 ஐப் பார்க்கவும்) முழு அளவிலான பாதுகாப்பு உருகியை உருவாக்குகிறது. துணை மின்நிலையத்திற்குள் ஒரு குறுகிய சுற்று தவறு இருக்கும்போது மட்டுமே இது வீசுகிறது, எனவே வீசுவதற்கான நிகழ்தகவு மிகக் குறைவு. இது மேல் எண்ணெய் தொட்டியில் நிறுவப்பட்டுள்ளது, மேலும் புதுப்பிக்கப்பட்டால் எண்ணெய் தொட்டி திறக்கப்பட வேண்டும்.

4. செருகுநிரல் உருகி

◆ அதன் உருகும் கோர் இரட்டை உணர்திறன் (வெப்பநிலை மற்றும் மின்னோட்டம்) கொண்டது, அதாவது, சுமை பக்கத்தில் தோல்வியடையும் போது (அதிக சுமை அல்லது அதிக வெப்பநிலை) இது உருகும். செருகுநிரல் உருகி மற்றும் காப்புப்பிரதி பாதுகாப்பு உருகி தொடரில் பயன்படுத்தப்படுகிறது, இது முழு வரம்பையும் சிறிய மின்னோட்டத்திலிருந்து (பல முறை) பெரிய மின்னோட்டம் (பல பல்லாயிரக்கணக்கான கிலோஅம்பர்ஸ்) வரை பாதுகாக்க முடியும், மேலும் அதிகபட்ச உடைக்கும் மின்னோட்டம் 50KA ஆகும்.

Pack காப்புப்பிரதி உருகி மற்றும் செருகுநிரல் உருகியின் நியாயமான பொருத்தம் முழு துணை மின்நிலையத்தின் செயல்திறனை நேரடியாக பாதிக்கிறது. ஃபியூஸ் தேர்வு வழிகாட்டுதல்களின் ஒரு பகுதிக்கு பின்வரும் அட்டவணையைப் பார்க்கவும் 10 கி.வி முன் நிறுவப்பட்ட அமெரிக்க பெட்டி வகை துணை மின்நிலையத்தில் மட்டுமே. குறிப்பு: இது மற்ற வகை துணை மின்நிலையங்களுக்கு ஏற்றதல்ல.

Stand முன் நிறுவப்பட்ட அமெரிக்க பெட்டி வகை துணை மின்நிலையத்தின் அவுட்லைன் பரிமாணம்
