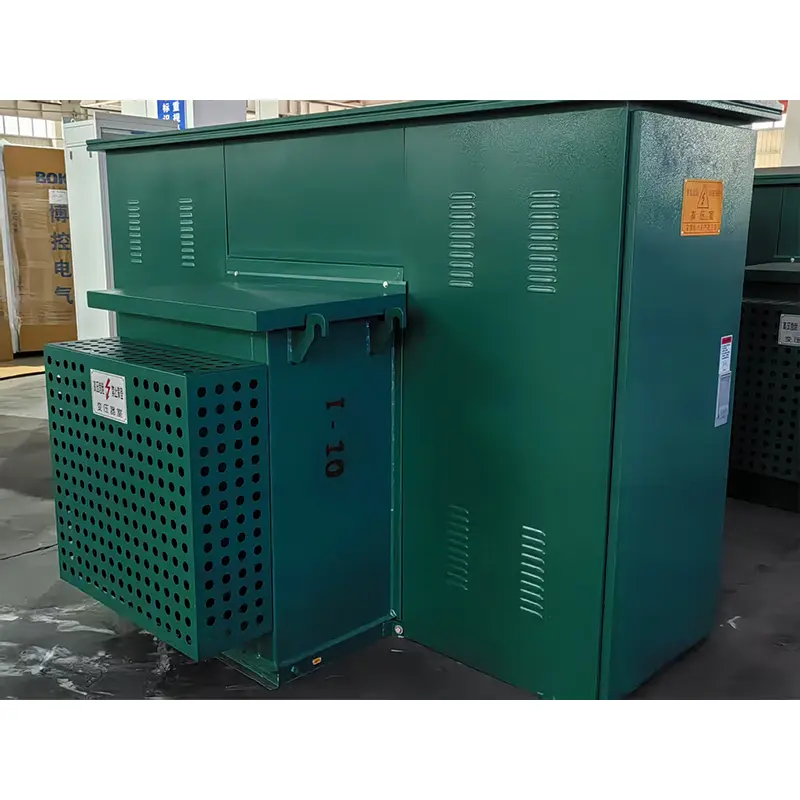

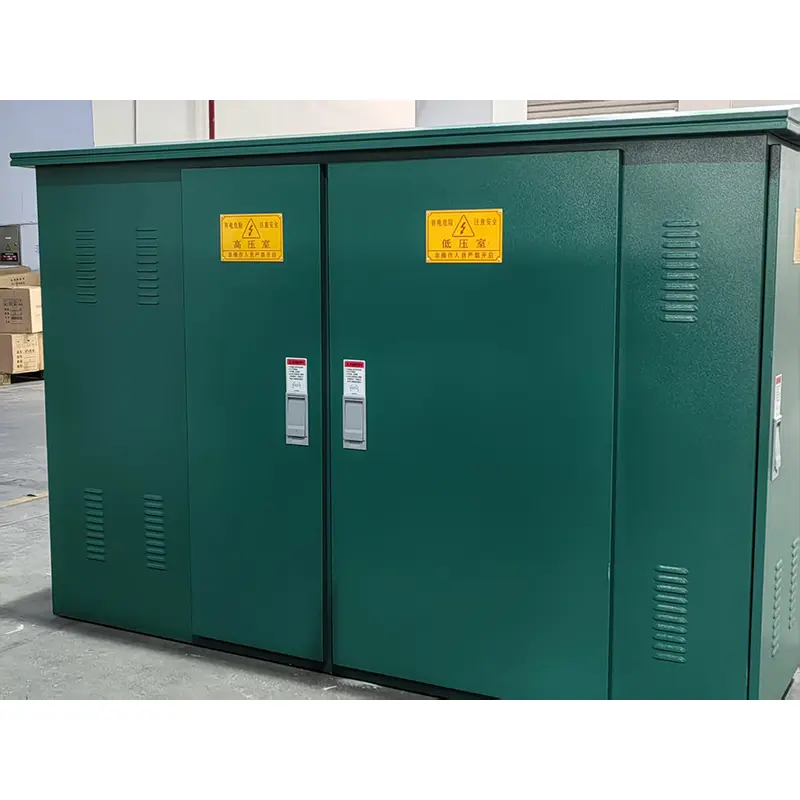

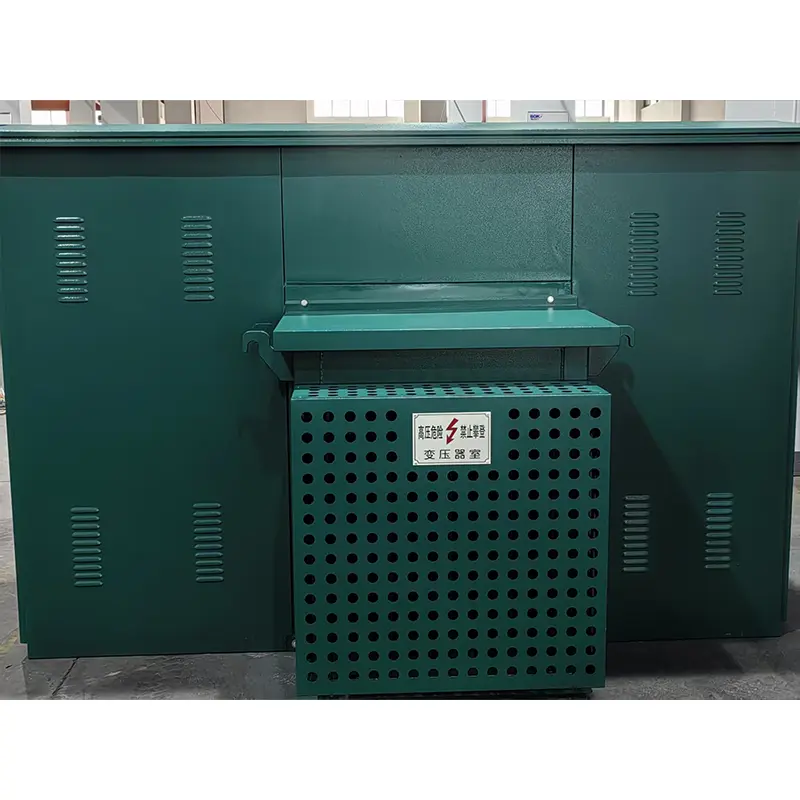

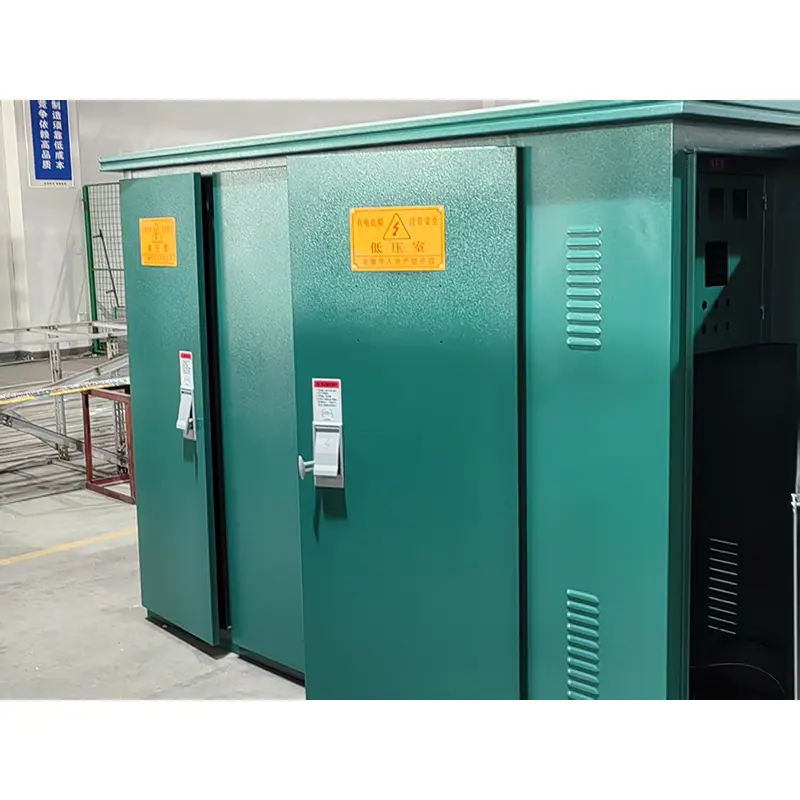

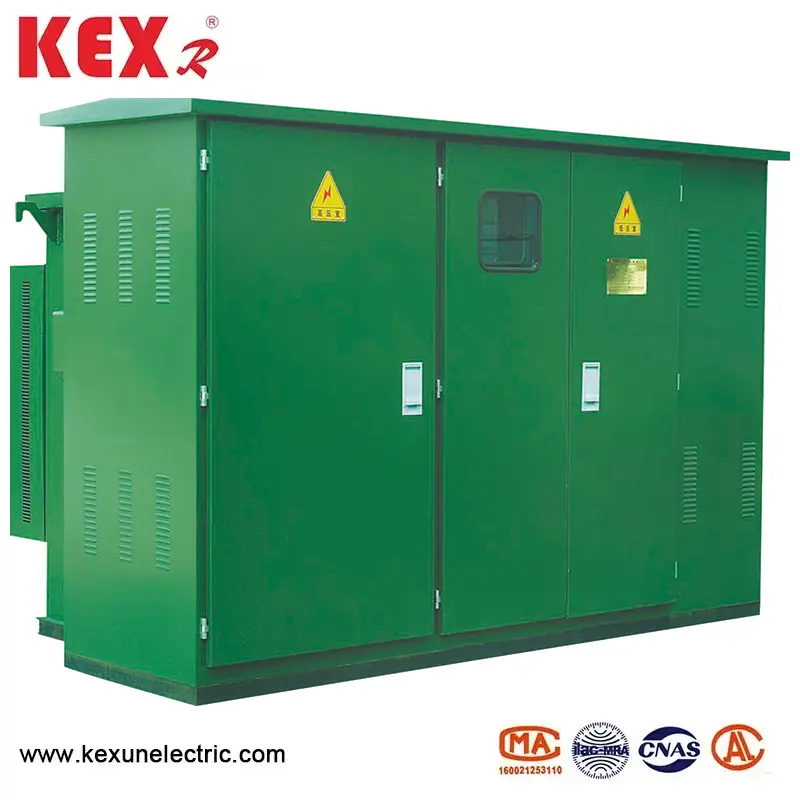

அமெரிக்க வகை மூன்று-கட்ட பேட் பொருத்தப்பட்ட துணை மின்நிலையம்
ZBW-12 வகை அமெரிக்கன் வகை மூன்று-கட்ட பேட்-ஏற்றப்பட்ட துணை மின்நிலையம், சீனா உற்பத்தியாளர் KEXR ஆல் தயாரிக்கப்படுகிறது, இது எளிய கட்டமைப்பு, சிறிய தரை இடம் மற்றும் வலுவான காப்பு ஆகியவற்றைக் கொண்ட ஒரு துணை மின்நிலையமாகும், இது 10kV இன் மதிப்பிடப்பட்ட மின்னழுத்தத்திற்கு ஏற்றது.
மாதிரி: ZBW-12
பிராண்ட் ： கெக்ஸ்ர்
மாதிரி: ZBW-12
பிராண்ட் ： கெக்ஸ்ர்
● அமெரிக்கன் வகை மூன்று-கட்ட பேட்-ஏற்றப்பட்ட துணை மின்நிலையம் நிபந்தனைகளைப் பயன்படுத்துகிறது
◆ சுற்றுப்புற வெப்பநிலை: அமெரிக்க வகை மூன்று-கட்ட பேட்-ஏற்றப்பட்ட துணை மின்நிலையத்தைச் சுற்றியுள்ள சுற்றுப்புற வெப்பநிலை -30 ~ 40 be ஆக இருக்க வேண்டும்.
◆ உயரம்: அமெரிக்க வகை மூன்று-கட்ட பேட்-ஏற்றப்பட்ட துணை மின்நிலையம் 4000 மீட்டர் கீழே நிறுவப்பட வேண்டும்;
Speed காற்றின் வேகம்: 34 மீ/வி க்கு சமம் (700pa க்கு மேல் இல்லை);
◆ ஈரப்பதம்: சராசரி தினசரி உறவினர் ஈரப்பதம் 95%க்கு மேல் இல்லை; மாதாந்திர உறவினர் ஈரப்பதம் மதிப்பு 95%க்கு மேல் இல்லை;
◆ அதிர்ச்சி ப்ரூஃப்: கிடைமட்ட முடுக்கம் 0.4M/s² க்கு மேல் இல்லை
, மற்றும் செங்குத்து முடுக்கம் 0.15m/s² க்கு மேல் இல்லை
Install நிறுவல் தளத்தின் சாய்வு: அமெரிக்க வகை மூன்று-கட்ட பேட்-ஏற்றப்பட்ட துணை மின்நிலையத்தின் நிறுவல் சாய்வு 3 க்கு மேல் இல்லை
◆ நிறுவல் சூழல்: சுற்றியுள்ள காற்று வெளிப்படையாக அரிக்கும் மற்றும் எரியக்கூடிய வாயுக்களால் மாசுபடாது, நிறுவல் தளத்தில் வன்முறை அதிர்வு இல்லை
Product இந்த தயாரிப்பை மேற்கண்ட நிபந்தனைகளுக்கு அப்பால் ஆர்டர் செய்யும் போது, நீங்கள் KEXR உடன் பேச்சுவார்த்தை நடத்தலாம்
Z ZBW-12 இன் தொழில்நுட்ப அளவுருக்கள் அமெரிக்கன் வகை மூன்று-கட்ட பேட்-ஏற்றப்பட்ட துணை மின்நிலையம்
|
வரிசை எண் |
உருப்படி |
அலகு |
தொழில்நுட்ப அளவுருக்கள் |
|
1 |
மதிப்பிடப்பட்ட மின்னழுத்தம் |
கே.வி. |
10/0.4 |
|
2 |
அதிகபட்ச இயக்க மின்னழுத்தம் |
கே.வி. |
12 |
|
3 |
மதிப்பிடப்பட்ட அதிர்வெண் |
Hz |
50 |
|
4 |
மதிப்பிடப்பட்ட திறன் |
கே.வி.ஏ. |
150-1600 |
|
5 |
1 நிமிட சக்தி அதிர்வெண் மின்னழுத்தத்தைத் தாங்குகிறது |
கே.வி. |
35 |
|
6 |
மின்னல் உந்துவிசை மின்னழுத்தம் |
கே.வி. |
75 |
|
7 |
குளிரூட்டும் முறை |
|
ஓனன் |
|
8 |
உயர் மின்னழுத்த காப்புப்பிரதி உருகியின் மின்னோட்டத்தை உடைத்தல் |
தி |
50 |
|
9 |
செருகுநிரல் உருகியின் மின்னோட்டத்தை உடைத்தல் |
தி |
2.5 |
|
10 |
சுற்றுச்சூழல் வெப்பநிலை |
℃ |
-35 ~ 40 |
|
11 |
அனுமதிக்கக்கூடிய சுருள் வெப்பநிலை உயரும் |
℃ |
65 |
|
12 |
சுமை மின்னழுத்த ஒழுங்குமுறை இல்லை |
|
± 5% அல்லது ± 2*2.5% |
|
13 |
இரைச்சல் நிலை |
டி.பி. |
50 |
|
14 |
ஐபி பட்டம் |
|
ஐபி 43 |
மின்மாற்றி
KEXR முன்பே நிறுவப்பட்ட அமெரிக்க பெட்டி வகை துணை மின்நிலையம் புதிய S9 மற்றும் S11 தொடர் மூன்று-கட்ட எண்ணெய் வெள்ளம் கொண்ட மின்மாற்றிகள் குறைந்த சுமை இழப்பு, குறைந்த வெப்பநிலை உயர்வு, குறைந்த சத்தம் மற்றும் குறைந்த உயரம் ஆகியவற்றின் நன்மைகளைக் கொண்டுள்ளன. மின்மாற்றியின் சுமை இழப்பு மற்றும் சுமை இழப்பு அசல் எஸ் 9 மின்மாற்றியை விட குறைவாக உள்ளது, தற்போது உள்நாட்டு மேம்பட்ட நிலையை அடைகிறது. மின்மாற்றி முழுமையாக சீல் செய்யப்பட்ட கட்டமைப்பைக் கொண்டுள்ளது, இது ஈரப்பதத்தால் ஏற்படும் காற்று மாசுபாடு மற்றும் காப்பு சிதைவை திறம்பட தனிமைப்படுத்துகிறது. 40-90 மிமீ ஒரு காற்று மெத்தை எண்ணெய் தொட்டியின் உச்சியில் விடப்படுகிறது, இது எண்ணெய் தொட்டி ஷெல்லின் நெளி ஆகியவற்றுடன் வெப்ப சிதறல் மற்றும் குளிரூட்டல் ஆகியவற்றின் பங்கை வகிக்க முடியும், மேலும் உள் அழுத்தத்தை திறம்பட குறைக்க முடியும்.
பரிமாணங்கள் மற்றும் எடை
|
திறன் |
A |
B |
C |
H |
எடை （கிலோ |
|
315KVA |
2560 |
1600 |
600 |
1000 |
3050 |
|
400KVA |
2560 |
1600 |
600 |
1000 |
3270 |
|
500KVA |
2560 |
1600 |
600 |
1000 |
3400 |
|
630kva |
2560 |
1600 |
600 |
1000 |
3900 |
|
800KVA |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000KVA |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250KVA |
2910 |
1950 |
800 |
1000 |
5400 |
Z ZBW-12 வகை அமெரிக்க வகை மூன்று-கட்ட பேட்-ஏற்றப்பட்ட துணை மின்நிலையத்தின் அவுட்லைன் பரிமாணம்
|
ZBW-12 அமெரிக்க வகை மூன்று-கட்ட பேட்-ஏற்றப்பட்ட துணை மின்நிலைகள் |
|||||||
|
திறன் (கே.வி.ஏ) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
