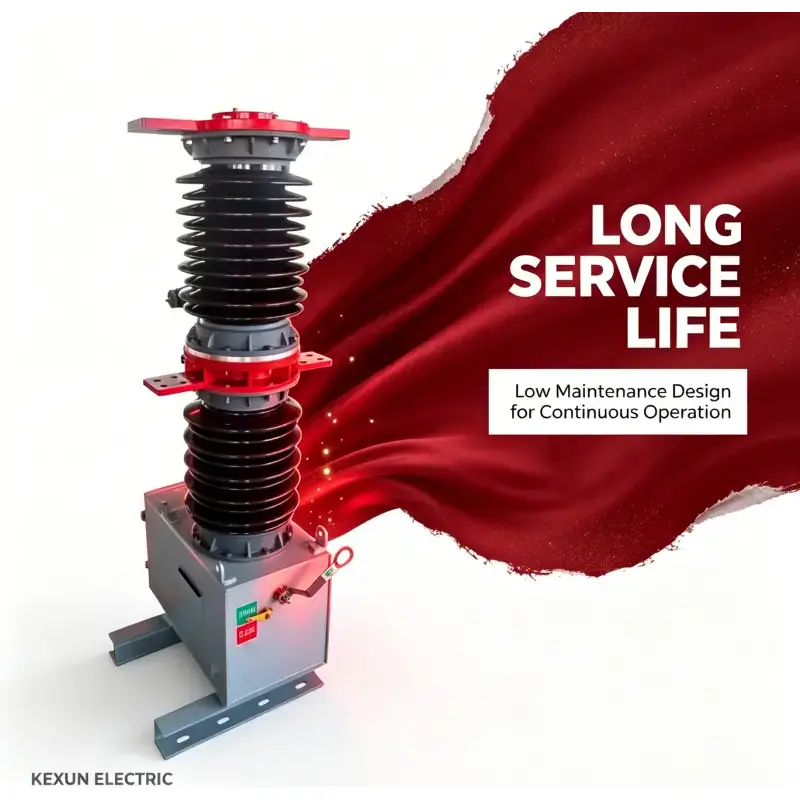

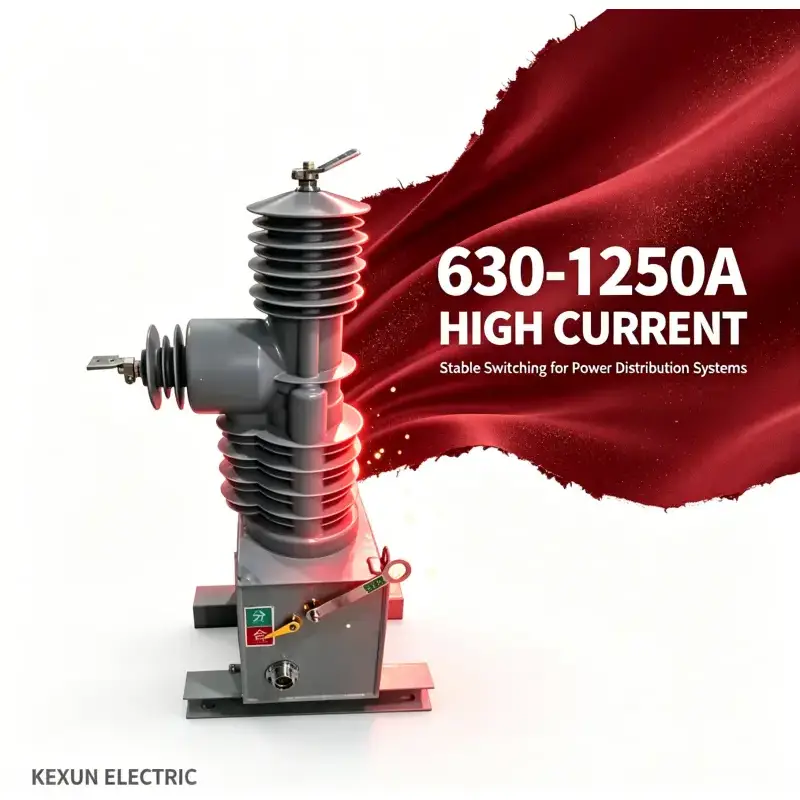

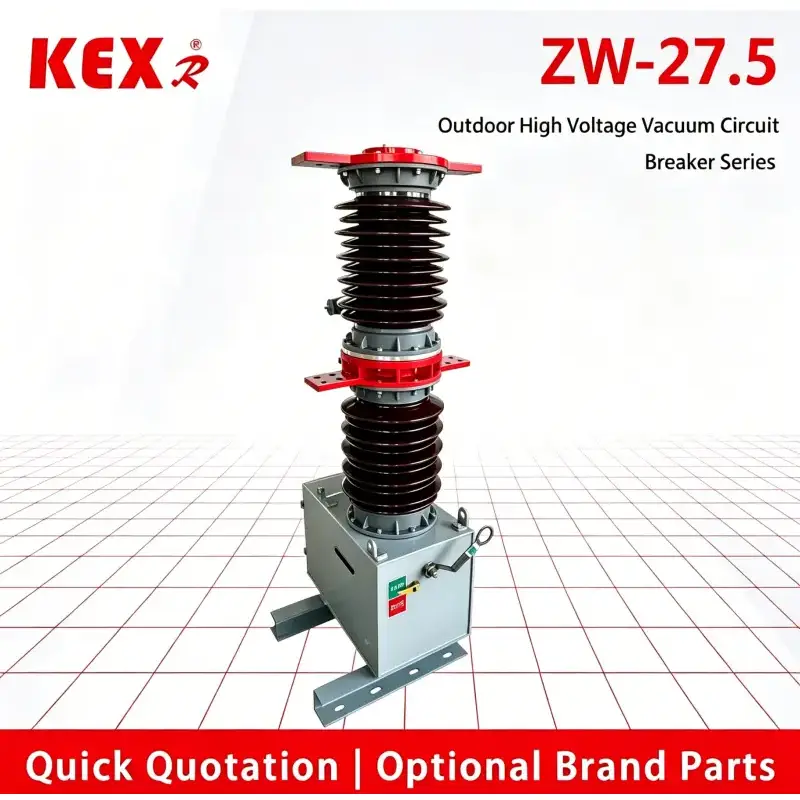

ஒற்றை துருவ வெளிப்புற Hv Vcb

ZW7-27.5 வகை ஒற்றை துருவ வெளிப்புற hv vcb, சீனா சப்ளையர் Kexun Electric Co.Ltd தயாரித்தது, தனித்துவமாக வடிவமைக்கப்பட்ட ஸ்பிரிங் மெக்கானிசம் மற்றும் மிகவும் நம்பகமான அறிவார்ந்த கட்டுப்படுத்தியைக் கொண்டது. சாதனம் முக்கியமாக நடுத்தர மின்னழுத்த மேல்நிலை பவர் கிரிட்டில் பயன்படுத்தப்படுகிறது, இது சுமை மின்னோட்டம், ஓவர்லோட் கரண்ட் மற்றும் ஷார்ட் சர்க்யூட் மின்னோட்டம் ஆகியவற்றைப் பிரித்து இணைக்கப் பயன்படுகிறது, மேலும் 0~3 முறை தானாக மறுகட்டமைப்பைக் கொண்டுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு அம்சங்கள்

ZW7-27.5 வகை Single Pole Outdoor hv vcb என்பது ஒரு தனித்துவமாக வடிவமைக்கப்பட்ட ஸ்பிரிங் மெக்கானிசம் மற்றும் மிகவும் நம்பகமான அறிவார்ந்த கட்டுப்படுத்தியைக் கொண்டது. சாதனம் முக்கியமாக நடுத்தர மின்னழுத்த ஓவர்ஹெட் பவர் கிரிட்டில் பயன்படுத்தப்படுகிறது, இது சுமை மின்னோட்டம், ஓவர்லோட் மின்னோட்டம் மற்றும் குறுகிய-சுற்று மின்னோட்டம் ஆகியவற்றைப் பிரித்து இணைக்கப் பயன்படுகிறது, மேலும் 0~3 முறை தானாக மறுகட்டமைப்பைக் கொண்டுள்ளது.

மிக உயர்ந்த நம்பகத்தன்மை

வாழ்நாள் முழுவதும் முற்றிலும் பராமரிப்பு இல்லாதது.

உயர் இயந்திர வாழ்க்கை மற்றும் மின்சார வாழ்க்கை.

சிறிய அளவு, குறைந்த எடை மற்றும் எளிதான நிறுவல்

நிலையான ரிலே பாதுகாப்பு மற்றும் வேகமான தானியங்கி மறுகட்டமைப்பு செயல்பாடு.

ZW7-27.5 வகை ஒற்றை துருவ வெளிப்புற hv vcb இன் நிபந்தனைகளைப் பயன்படுத்துதல்

¨ வெப்பநிலை:-30℃～60℃;

¨ உயரம்: 2000 மீட்டருக்கும் குறைவானது

¨ காற்றின் வேகம் :≤34m/s；

¨ மாசு தரம்:Ⅳ级；

¨ சேமிப்பு வெப்பநிலை:-40℃～85℃.

vcb இன் முக்கிய தொழில்நுட்ப அளவுரு

இல்லை	பொருள்	அலகு	தரவு
1	மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	27.5
2	மதிப்பிடப்பட்ட மின்னோட்டம்	A	630/1250
3	மதிப்பிடப்பட்ட அதிர்வெண்	ஹெர்ட்ஸ்	50/60
4	மின்னழுத்தத்தைத் தாங்கும் வேலை அதிர்வெண் 1நிமி	கே.வி	80/95
5	மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் (உச்சம்)	கே.வி	185
6	மதிப்பிடப்பட்ட குறுகிய சுற்று முறிவு மின்னோட்டம்	kA	20/25/31.5
7	மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டம் (உச்சம்)	kA	80
8	மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும்	kA	80
9	4S குறுகிய கால தாங்கும் மின்னோட்டம்	kA	31.5
10	மதிப்பிடப்பட்ட செயல்பாட்டு வட்டம்		ஓ-0.3வி
11	மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் கரண்ட் பிரேக்கிங் நேரங்கள்	நேரம்	30
12	இயந்திர வாழ்க்கை	நேரம்	20000
13	கட்டுப்பாட்டு மின்னழுத்தம்	V	DC220
14	இரண்டாம் நிலை சுற்று 1நிமிட வேலை செய்யும் அதிர்வெண் மின்னழுத்தம்	கே.வி	2

பிரேக்கரின் முக்கிய இயந்திர அளவுரு

எண்	பொருள்	அலகு	தரவு
1	தொடர்பு தூரம்	மிமீ	18± 1
2	அதிகப்படியான பயணத்தைத் தொடர்பு கொள்ளுங்கள்	மிமீ	4± 0.5
3	திறப்பு வேகம்	மீ/வி	1.4-1.8
4	மூடும் வேகம்	மீ/வி	0.8-1.2
5	க்ளோசிங் பவுன்ஸ் நேரம் தொடர்பு கொள்ளவும்	ms	≤5
6	கட்டம் கட்ட தூரம்	மிமீ	560±2
7	மூன்று கட்ட திறப்பு மற்றும் மூடுதலின் வெவ்வேறு காலகட்டங்கள்	ms	≤3
8	ஒவ்வொரு கட்ட கடத்தும் வளையத்தின் எதிர்ப்பு	μΩ	120
9	மூடும் நேரம்	ms	25-45
10	திறக்கும் நேரம்	ms	20-45
11	எடை	கி.கி	100

சர்க்யூட் பிரேக்கரின் கட்டமைப்பு மற்றும் செயல்பாட்டுக் கொள்கை

ZW7-27.5Single Pole Outdoor hv vcb முக்கியமாக ஒருங்கிணைக்கப்பட்ட சீல் செய்யப்பட்ட கம்பம், மின்னோட்ட மின்மாற்றி, ஸ்பிரிங் ஆப்பரேட்டிங் மெக்கானிசம் மற்றும் பாக்ஸ் ஆகியவற்றால் ஆனது. இந்த வகை சர்க்யூட் பிரேக்கர் சிறியதாக உள்ளது. அதே நேரத்தில், இது கைமுறையாக அவசரகால பிரேக் வெளியீட்டு சாதனத்துடன் பொருத்தப்பட்டுள்ளது. தற்போதைய மின்மாற்றி பயனரின் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்படலாம்.

ZW7-27.5Single Pole Outdoor hv vcb இன் கட்டுப்பாட்டை அறிவார்ந்த கட்டுப்பாட்டு அலகு நிறைவு செய்கிறது. சுவிட்சின் ஆன்-ஆஃப் செயல்பாட்டை உள்நாட்டில் உணர முடியும், மேலும் இது தகவல் தொடர்பு இடைமுகம் மூலம் தொலைவிலிருந்து இயக்கப்படலாம். சர்க்யூட் பிரேக்கரின் பிற தகவல்களும் கட்டுப்பாட்டு மையத்திற்கு அனுப்பப்படலாம், மேலும் தகவல்தொடர்பு சேனல் கேபிள், ஆப்டிகல் ஃபைபர், GPRS/CDMA, GSM போன்றவையாக இருக்கலாம். ZW7-27.5Single Pole Outdoor hv vcb இன் கட்டுப்பாடு நுண்ணறிவு கட்டுப்பாட்டு அலகு மூலம் முடிக்கப்படுகிறது. சுவிட்சின் ஆன்-ஆஃப் செயல்பாட்டை உள்நாட்டில் உணர முடியும், மேலும் இது தகவல் தொடர்பு இடைமுகம் மூலம் தொலைவிலிருந்து இயக்கப்படலாம். சர்க்யூட் பிரேக்கரின் பிற தகவல்களும் கட்டுப்பாட்டு மையத்திற்கு அனுப்பப்படலாம், மேலும் தகவல்தொடர்பு சேனல் கேபிள், ஆப்டிகல் ஃபைபர், ஜிபிஆர்எஸ்/சிடிஎம்ஏ, ஜிஎஸ்எம் போன்றவையாக இருக்கலாம்.

அறிவார்ந்த கட்டுப்பாட்டு அலகு சர்க்யூட் பிரேக்கருக்கு அருகில் நிறுவப்பட்டுள்ளது மற்றும் ஒரு கட்டுப்பாட்டு கேபிள் மூலம் சர்க்யூட் பிரேக்கருடன் இணைக்கப்பட்டுள்ளது. நுண்ணறிவு கட்டுப்பாட்டு அலகு மின்சாரம் பிரதான மின்சாரம் மற்றும் காத்திருப்பு மின்சாரம் என பிரிக்கப்பட்டுள்ளது. முக்கிய மின்சாரம் AC அல்லது DC 220V ஆகும், இது PT மூலம் உயர் மின்னழுத்த வரி மூலம் பெறப்படுகிறது. காப்பு மின்சாரம் பேட்டரி மூலம் வழங்கப்படுகிறது (அறிவுசார் கட்டுப்பாட்டு அலகு பெட்டியில் நிறுவப்பட்டது). சாதாரணமாக வேலை செய்யும் போது, பிரதான மின்சாரம் காப்பு மின்சக்தியை வசூலிக்கிறது; முக்கிய மின்சாரம் இழக்கப்படும்போது, காப்புப் பிரதி மின்சாரம் இன்னும் சர்க்யூட் பிரேக்கர் மற்றும் கட்டுப்பாட்டு அலகு மற்ற செயல்பாடுகளின் கட்டுப்பாட்டை முடிக்க முடியும். காப்புப் பிரதி மின்சாரம் (முழுமையாக ஏற்றப்படும் போது) முழு இயந்திரத்தையும் 48 மணிநேரத்திற்கு குறையாமல் வேலை செய்யும்.

சர்க்யூட் பிரேக்கரின் இயக்க பொறிமுறையானது கட்டுப்பாட்டு அமைப்பு அல்லது மின்சாரம் தோல்வியடையும் போது அவசர ஸ்விட்ச்-ஆஃப் செயல்பாட்டிற்கான கையேடு அவசர சுவிட்ச்-ஆஃப் கைப்பிடியுடன் பொருத்தப்பட்டுள்ளது.

2.1 சர்க்யூட் பிரேக்கரின் செயல்பாட்டுக் கொள்கை மற்றும் செயல்முறை

2.1.1 ஆர்க் அணைக்கும் கொள்கை:

ZW37-27.5Single Pole Outdoor hv vcb வெற்றிட குறுக்கீட்டை ஏற்றுக்கொள்கிறது. இயக்க பொறிமுறையின் செயல்பாட்டின் கீழ் நகரும் மற்றும் நிலையான தொடர்புகள் மின்சாரம் மூலம் அணைக்கப்படும் போது, தொடர்புகளுக்கு இடையில் ஒரு வெற்றிட வில் உருவாக்கப்படும். அதே நேரத்தில், தொடர்புகளின் சிறப்புக் கட்டமைப்பின் காரணமாக, தொடர்புகளுக்கு இடையிலான இடைவெளியில் பொருத்தமான நீளமான காந்தப்புலம் உருவாக்கப்படும், இது வெற்றிட வில் பரவுவதை ஊக்குவிக்கும், மேலும் குறைந்த வில் மின்னழுத்தத்தை பராமரிக்க, தொடர்பு மேற்பரப்பில் சமமாக விநியோகிக்கப்படும். மின்னோட்டம் இயற்கையாகவே பூஜ்ஜியத்தைக் கடக்கும்போது, எஞ்சியிருக்கும் அயனிகள், எலக்ட்ரான்கள் மற்றும் உலோக நீராவி ஆகியவை மைக்ரோ செகண்ட் வரிசையில் தொடர்பு மேற்பரப்பு மற்றும் கேடயத்தில் ஒன்றிணைக்கப்படலாம் அல்லது ஒடுக்கப்படலாம். வெற்றிட வளைவைக் கட்டுப்படுத்த நீளமான காந்தப்புலம் பயன்படுத்தப்படுவதால், வெற்றிட சர்க்யூட் பிரேக்கர் மின்னோட்டத்தை உடைக்கும் வலுவான மற்றும் நிலையான திறனைக் கொண்டுள்ளது.

2.1.2 சேமிப்பு:

ZW7-27.5Single Pole Outdoor hv vcb இன் திறப்பு மற்றும் மூடும் ஆற்றல் அதிக செயல்திறனில் சேமிக்கப்பட்டு, நுண்ணறிவு கட்டுப்பாட்டு அலகு பெட்டியில் நிறுவப்பட்டுள்ளது. திறந்து மூடும் போது. கட்டுப்பாட்டு அலகு பிரதான மின்சாரம் அல்லது காப்புப் பிரதி மின்சாரம் வழங்கினால், சார்ஜிங் நேரம் 10 வினாடிகளுக்கு மேல் இல்லை, மற்றும் மின்தேக்கி மின்னழுத்த பிழை ≤1V ஆகும்.

2.1.3 மூடுதல்:உள்ளூரில் உள்ள அறிவார்ந்த கண்ட்ரோல் யூனிட்டில் உள்ள ஸ்விட்ச்-ஆன் பட்டனை அழுத்தவும் அல்லது ரிமோட் கண்ட்ரோல் ஸ்விட்ச்-ஆன் ஆபரேஷன் மூலம் ஆப்பரேட்டிங் மெக்கானிசத்தின் ஸ்விட்ச்-ஆன் காயிலை இயக்கவும், இதனால் இரும்பு கோர் சர்க்யூட் பிரேக்கரின் நகரும் தொடர்பை குறிப்பிட்ட வேகத்தில் இயக்குகிறது. சர்க்யூட் பிரேக்கர் மூடும் நிலையில் உள்ளது என்று தீர்மானிக்கப்படும்போது, கட்டுப்பாட்டு வளையமானது மூடும் சுருளின் மின்சாரம் தானாகவே அணைக்கப்படும். இந்த நேரத்தில், நிரந்தர காந்தத்தின் செயல்பாட்டின் காரணமாக இரும்பு கோர் மூடும் பக்கத்தில் வைக்கப்படுகிறது. மூடும் சுருள் அணைக்கப்பட்ட பிறகு, அது சர்க்யூட் பிரேக்கரின் தொடர்பு வசந்தத்தின் எதிர்வினை சக்தியைக் கடப்பது மட்டுமல்லாமல், மூடும் சுய-பிடிப்பு சக்தியையும் கொண்டிருக்க முடியும், இதனால் சர்க்யூட் பிரேக்கரை மூடும் நிலையில் நம்பத்தகுந்த நிலையில் வைத்திருக்க முடியும்.

2.1.4 திறத்தல்: நுண்ணறிவு கட்டுப்பாட்டு அலகு உள்ளூரில் உள்ள ஸ்விட்ச்-ஆஃப் பட்டனை அழுத்தவும் அல்லது ரிமோட் கண்ட்ரோல் சுவிட்ச்-ஆஃப் ஆபரேஷன் மூலம் இயங்கு பொறிமுறையின் ஸ்விட்ச்-ஆஃப் சுருளை இயக்கவும், இதன் மூலம் மூடும் பக்கத்தில் நிரந்தர காந்தத்தின் சுய-தடுப்பு விசையை சமாளிக்கவும். சர்க்யூட் பிரேக்கர் தொடக்க நிலையில் உள்ளது என்று தீர்மானிக்கப்படும்போது, கண்ட்ரோல் லூப் தானாகவே திறப்பு சுருளின் மின்சாரத்தை அணைக்கிறது, மேலும் இந்த நேரத்தில், திறப்பு வசந்தத்தின் இழுக்கும் சக்தியின் காரணமாக இரும்பு கோர் திறப்பு பக்கத்தில் வைக்கப்படுகிறது, இதனால் சர்க்யூட் பிரேக்கர் நம்பகத்தன்மையுடன் தொடக்க நிலையில் வைக்கப்படுகிறது.

2.1.5 மேனுவல் எமர்ஜென்சி பிரேக் ஓப்பனிங் ஆபரேஷன்:

சர்க்யூட் பிரேக்கர் மூடும் நிலையில் இருக்கும்போது, சர்க்யூட் பிரேக்கரின் மேனுவல் ஸ்விட்ச்-ஆஃப் ஆபரேஷன் பட்டனை ஒரு இன்சுலேடிங் ஆப்பரேட்டிங் ராட் மூலம் அழுத்தி கீழே இழுக்கவும், சர்க்யூட் பிரேக்கர் ஒரு குறிப்பிட்ட வேகத்தில் அணைக்க முடியும்.

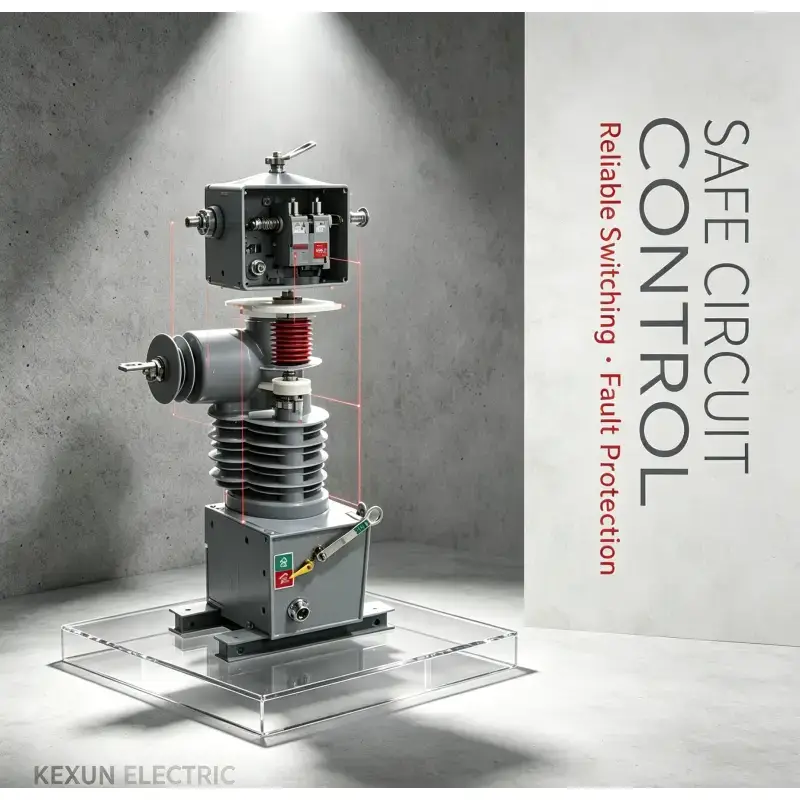

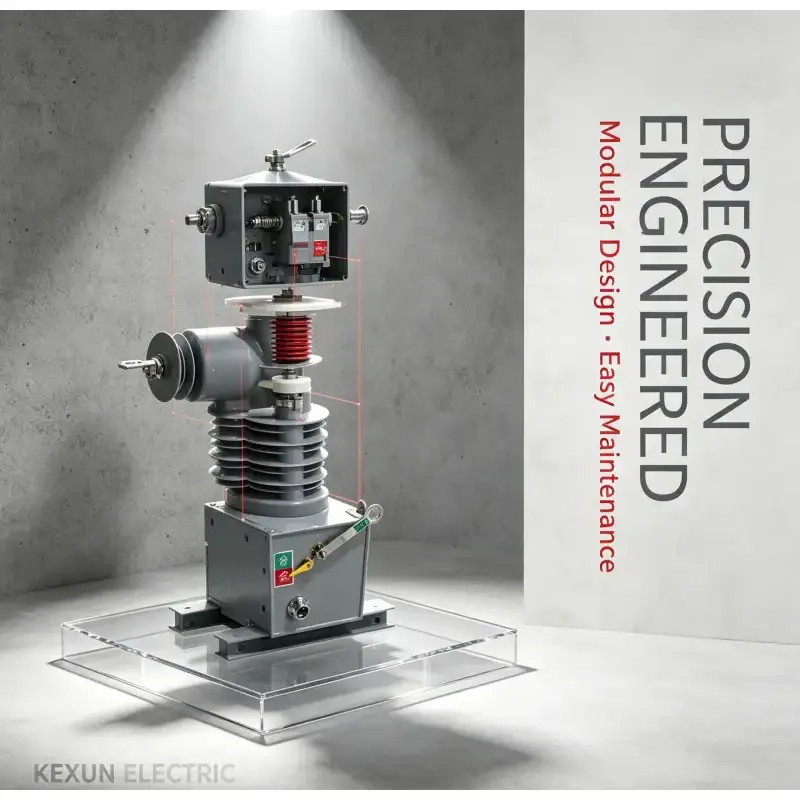

Single Pole Outdoor Hv Vcb
