மூன்று துருவ வெற்றிட சர்க்யூட் பிரேக்கர்

ZW7-40.5 வகை மூன்று துருவ வெற்றிட சர்க்யூட் பிரேக்கர் ஒருங்கிணைந்த காந்த துருவத்தின் தனித்துவமான வடிவமைப்பையும், மிகவும் நம்பகமான இயக்க பொறிமுறையையும் ஏற்றுக்கொள்கிறது. சாதனம் முக்கியமாக நடுத்தர மின்னழுத்த மேல்நிலை பவர் கிரிட்டில் பயன்படுத்தப்படுகிறது, இது சுமை மின்னோட்டம், ஓவர்லோட் மின்னோட்டம் மற்றும் குறுகிய சுற்று மின்னோட்டம் ஆகியவற்றைப் பிரித்து இணைக்கப் பயன்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ZW7-40.5 வகை மூன்று முனை வெற்றிட சர்க்யூட் பிரேக்கர் தயாரிப்பு அம்சங்கள்

மிக உயர்ந்த நம்பகத்தன்மை

வாழ்நாள் முழுவதும் முற்றிலும் பராமரிப்பு இல்லாதது.

அதிக இயந்திர வாழ்க்கை மற்றும் மின்சார வாழ்க்கை உள்ளது.

முழு இயந்திரமும் அளவு சிறியது, எடை குறைவாக உள்ளது மற்றும் நிறுவ எளிதானது.

1.1 ZW7-40.5 வகை மூன்று முனை vcb இன் நிபந்தனைகளைப் பயன்படுத்துதல்

¨ சுற்றுப்புற வெப்பநிலை:-30℃～60℃;

¨ உயரம்: 3000 மீட்டருக்கும் குறைவானது

¨ காற்றின் வேகம் :≤34m/s；

¨ சுவிட்ச் கியர் மற்றும் கட்டுப்பாட்டு உபகரணங்களுக்கு வெளியே இருந்து அதிர்வு அல்லது தரை இயக்கம் புறக்கணிக்கப்படலாம்.

¨ மாசு தரம்:Ⅳ

¨ சேமிப்பு வெப்பநிலை:-40℃～85℃.

1.2 ZW7-40.5 வகை மூன்று முனை vcb இன் தொழில்நுட்ப அளவுரு

சர்க்யூட் பிரேக்கரின் முக்கிய தொழில்நுட்ப அளவுரு

எண்	பொருள்	அலகு	தரவு
1	மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	40.5
2	மதிப்பிடப்பட்ட மின்னோட்டம்	A	1250-2500
3	மதிப்பிடப்பட்ட அதிர்வெண்	ஹெர்ட்ஸ்	50或60
4	வேலை செய்யும் அதிர்வெண் மின்னழுத்தத்தை 1 நிமிடம் (ஈரமான) (உலர்ந்த) தாங்கும் P to P, to earth/break	கே.வி	80 /90/95
5	மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும்	கே.வி	185
6	மதிப்பிடப்பட்ட குறுகிய சுற்று முறிவு மின்னோட்டம்	kA	25/31.5
7	மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டம் (உச்சம்)	kA	63/80
8	மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும்	kA	63/80
9	4S குறுகிய கால தாங்கும் மின்னோட்டம்	kA	25/31.5
10	மதிப்பிடப்பட்ட செயல்பாட்டு வட்டம்		分 -0.1வி -கோ -3எஸ் -கோ-6எஸ்சிஓ-60வி
11	மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் கரண்ட் பிரேக்கிங் நேரங்கள்	நேரம்	30
12	இயந்திர வாழ்க்கை	நேரம்	10000
13	கட்டுப்பாட்டு மின்னழுத்தம்	V	ஏசி/டிசி220
14	இரண்டாம் நிலை சுற்று 1நிமிட வேலை செய்யும் அதிர்வெண் மின்னழுத்தம்	கே.வி	2

சர்க்யூட் பிரேக்கரின் முக்கிய இயந்திர அளவுரு

எண்	பொருள்	அலகு	தரவு
1	தொடர்பு தூரம்	மிமீ	20±2
2	அதிகப்படியான பயணத்தைத் தொடர்பு கொள்ளுங்கள்	மிமீ	4± 0.5
3	திறப்பு வேகம்	மீ/வி	1.4-1.8
4	மூடும் வேகம்	மீ/வி	0.4-0.8
5	க்ளோசிங் பவுன்ஸ் நேரம் தொடர்பு கொள்ளவும்	ms	≤5
6	கட்டம் கட்ட தூரம்	மிமீ	700±2
7	மூன்று கட்ட திறப்பு மற்றும் மூடுதலின் வெவ்வேறு காலகட்டங்கள்	ms	≤2
8	ஒவ்வொரு கட்ட கடத்தும் வளையத்தின் எதிர்ப்பு	μΩ	ஜெ80
9	மூடும் நேரம்	ms	≤100
10	திறக்கும் நேரம்	ms	≤50
11	எடை	கி.கி	600

சர்க்யூட் பிரேக்கரின் கட்டமைப்பு மற்றும் செயல்பாட்டுக் கொள்கை

ZW7-40.5 மூன்று துருவ வெற்றிட சுற்றமைப்பு பிரேக்கரிகள் முக்கியமாக ஒருங்கிணைந்த காந்த துருவம், மின்னோட்ட மின்மாற்றி, இயக்க முறைமை மற்றும் பெட்டி ஆகியவற்றால் ஆனது. இந்த வகை சர்க்யூட் பிரேக்கர் மினியேட்டரைஸ் செய்யப்பட்டு அதன் ஷெல் உயர்தர துருப்பிடிக்காத எஃகு பெட்டியால் ஆனது. தற்போதைய மின்மாற்றி பயனரின் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்படலாம்.

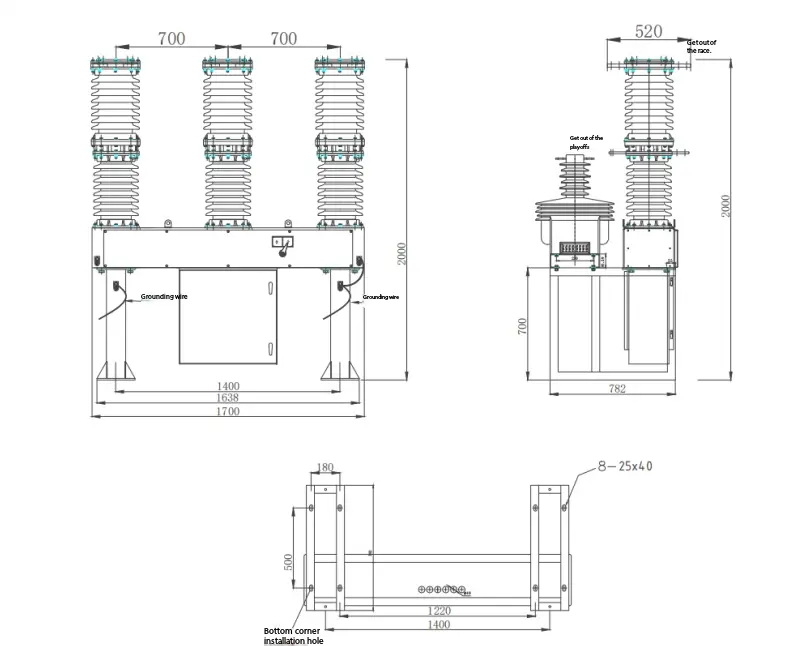

ZW7-40.5/சர்க்யூட் பிரேக்கர் அவுட்லைன் வரைதல்

ZW7-40.5 மூன்று துருவ வெற்றிட சர்க்யூட் பிரேக்கர் மற்றும் அதன் அறிவார்ந்த கட்டுப்பாட்டு கலவை. சுவிட்சின் ஆன்-ஆஃப் செயல்பாட்டை உள்நாட்டில் உணர முடியும், மேலும் இது தகவல் தொடர்பு இடைமுகம் மூலம் தொலைவிலிருந்து இயக்கப்படலாம். சர்க்யூட் பிரேக்கரின் பிற தகவல்களும் கட்டுப்பாட்டு மையத்திற்கு அனுப்பப்படலாம், மேலும் தகவல்தொடர்பு சேனல் கேபிள், ஆப்டிகல் ஃபைபர், ஜிபிஆர்எஸ்/சிடிஎம்ஏ, ஜிஎஸ்எம் போன்றவையாக இருக்கலாம்.

சர்க்யூட் பிரேக்கரின் செயல்பாட்டுக் கொள்கை

3.1 ஆர்க் அணைக்கும் கொள்கை:

ZW7-40.5 மூன்று துருவ வெற்றிட சுற்று பிரேக்கராடாப்ட்கள் வெற்றிட குறுக்கீடு, மற்றும் வெற்றிடமானது வில் அணைக்க மற்றும் மின்காப்பு ஊடகமாக பயன்படுத்தப்படுகிறது, இது மிக அதிக வெற்றிட பட்டம் கொண்டது. இயக்க பொறிமுறையின் செயல்பாட்டின் கீழ் நகரும் மற்றும் நிலையான தொடர்புகள் மின்சாரம் மூலம் அணைக்கப்படும் போது, தொடர்புகளுக்கு இடையில் ஒரு வெற்றிட வில் உருவாக்கப்படும். அதே நேரத்தில், தொடர்புகளின் சிறப்புக் கட்டமைப்பின் காரணமாக, தொடர்புகளுக்கு இடையிலான இடைவெளியில் பொருத்தமான நீளமான காந்தப்புலம் உருவாக்கப்படும், இது வெற்றிட வில் பரவுவதை ஊக்குவிக்கும், மேலும் குறைந்த வில் மின்னழுத்தத்தை பராமரிக்க, தொடர்பு மேற்பரப்பில் சமமாக விநியோகிக்கப்படும். மின்னோட்டம் இயற்கையாகவே பூஜ்ஜியத்தைக் கடக்கும்போது, எஞ்சியிருக்கும் அயனிகள், எலக்ட்ரான்கள் மற்றும் உலோக நீராவி ஆகியவை மைக்ரோ செகண்ட் வரிசையில் தொடர்பு மேற்பரப்பு மற்றும் கேடயத்தில் ஒன்றிணைக்கப்படலாம் அல்லது ஒடுக்கப்படலாம். வெற்றிட வளைவைக் கட்டுப்படுத்த நீளமான காந்தப்புலம் பயன்படுத்தப்படுவதால், வெற்றிட சர்க்யூட் பிரேக்கர் மின்னோட்டத்தை உடைக்கும் வலுவான மற்றும் நிலையான திறனைக் கொண்டுள்ளது.

3.2 எலக்ட்ரிக் எனர்ஜி ஸ்டோரேஜ்: மோட்டார் பொறிமுறையின் பினியனில் அவுட்புட் டார்க்கைச் செய்து, அதை ஸ்பிண்டில் பெரிய ஸ்ப்ராக்கெட்டுக்கு அனுப்புகிறது, இதனால் கிராங்க் கையை சுழற்றச் செய்து மூடும் ஸ்பிரிங் ஸ்டோர் ஆற்றலை உருவாக்குகிறது. கிராங்க் ஆர்மில் உள்ள திருகு பயண சுவிட்சை அழுத்தும் போது, மோட்டாரின் மின்சாரம் துண்டிக்கப்பட்டு, ஸ்பிரிங் எனர்ஜி ஸ்டோரேஜ் முடிந்தது.

3.3 மேனுவல் ஆற்றல் சேமிப்பு: அந்த சுழலும் பொறிமுறையின் வெளியீட்டுத் தண்டு, அவுட்புட் ஷாஃப்டில் உள்ள பினியன் வழியாக சிறிய கியருடன் முழுமையாக இணைக்கப்பட்ட பெரிய கியருக்கு சுழலும் முறுக்குவிசையை அனுப்புகிறது, இதன் மூலம் கிராங்க் கையை சுழற்றச் செய்கிறது, இதனால் க்ளோசிங் ஸ்ப்ர் ஆற்றலைச் சேமிக்க முடியும்.

மூடும் மின்காந்தத்தின் 3.4O பரேஷன்: பொறிமுறையானது மூடும் சிக்னலைப் பெற்ற பிறகு, மூடும் மின்காந்தத்தின் நகரும் இரும்புக் கோர் மேல்நோக்கி நகர்கிறது, மூடும் ட்ரிப் லீவரை மேல்நோக்கி நகர்த்துவதற்குத் தள்ளுகிறது, இதனால் மூடும் அரைத் தண்டு எதிரெதிர் திசையில் சுழலும். மூடும் தாழ்ப்பாள் மீதான தடையை விடுவிக்கவும். அதே நேரத்தில், மூடும் தாழ்ப்பாளை ரோலரின் அழுத்தத்தின் கீழ் எதிரெதிர் திசையில் சுழலும், ஆற்றல் சேமிப்பு பராமரிப்பை வெளியிடுகிறது. மெயின் ஷாஃப்ட்டில் உள்ள கேம், க்ளோசிங் ஸ்பிரிங் சுருங்க விசையின் காரணமாக தாக்க விசையை உருவாக்குகிறது, மேலும் கையேடு ஆற்றல் சேமிப்பு தண்டு (அதாவது, வெளியீடு தண்டு) மீது ராக்கர் கையைத் தாக்குகிறது, இது இணைக்கும் கம்பி வழியாக சுவிட்சுக்கு அனுப்பப்படுகிறது, இதனால் மூடும் செயல்பாட்டை முடிக்கிறது.

3.5 கைமுறைச் செயல்பாடு: மூடும் அரைத் தண்டில் நிறுவப்பட்ட ஷிஃப்ட் ஃபோர்க் எதிரெதிர் திசையில் சுழலும் போது, மூடும் அரைத் தண்டை எதிரெதிர் திசையில் சுழற்றச் செய்கிறது. எனவே மூடும் மின்காந்தத்தின் செயல்பாட்டின் அதே விளைவை உருவாக்கும்.

3.6 மீட்புச் செயல்பாடு: ஆற்றல் சேமிப்பு வசந்தத்தின் ஆற்றலை பொறிமுறை வெளியிட்ட பிறகு, அது மூடும் செயல்பாட்டை நிறைவு செய்கிறது. நிறைவு நிலையில், பொறிமுறையானது ஆற்றல் சேமிப்பு செயல்பாட்டை மீண்டும் செய்கிறது. ஆற்றல் சேமிப்பு செயல்பாடு முடிந்ததும், பொறிமுறையானது மூடிய ஆற்றல் சேமிப்பு நிலையில் உள்ளது, மேலும் சரியான சமிக்ஞை கிடைத்தவுடன், பொறிமுறையானது ஒரு தானியங்கி மறுமூடுதல் செயல்பாட்டை உணர முடியும்.

3.7 பிரேக் வெளியீடு மின்காந்தத்தின் செயல்பாடு: பொறிமுறையானது பிரேக் வெளியீட்டு சமிக்ஞையைப் பெற்ற பிறகு, பிரேக் வெளியீட்டு மின்காந்தத்தின் நகரும் மையமானது மேல்நோக்கி நகர்கிறது, பிரேக் வெளியீட்டு லீவரை மேல்நோக்கி நகர்த்துவதற்குத் தள்ளுகிறது, இதனால் பிரேக் வெளியீட்டு அச்சு எதிரெதிர் திசையில் சுழலும். பிரேக் வெளியீட்டு தாழ்ப்பாள் மீதான தடையை விடுவிக்கவும். அதே நேரத்தில், பிரேக் வெளியீட்டு தாழ்ப்பாளை ரோலரின் அழுத்தத்தின் கீழ் எதிரெதிர் திசையில் சுழல்கிறது, மேலும் சுவிட்சில் உள்ள சில பிரேக் ஸ்பிரிங்ஸின் உந்துதல் காரணமாக ராக்கர் கை எதிரெதிர் திசையில் சுழல்கிறது, இதனால் பிரேக் வெளியீட்டு செயல்பாட்டை நிறைவு செய்கிறது.

3.8 கைமுறைச் செயல்பாடு: பிரேக் ஹாஃப் ஷாஃப்ட்டில் பொருத்தப்பட்ட ஃபோர்க் எதிரெதிர் திசையில் சுழலும் போது, அது பிரேக் அரை ஷாஃப்ட்டை எதிரெதிர் திசையில் சுழற்றச் செய்கிறது, இதனால் பிரேக் மின்காந்தத்தின் செயல்பாட்டின் அதே விளைவை உருவாக்குகிறது. பிரேக் மின்காந்தத்தின் செயல்பாட்டின் அதே விளைவு.

3.9 ஓவர்-கரண்ட் ட்ரிப் ஆபரேஷன்: ஓவர்-கரண்ட் ட்ரிப்பில் உள்ள ஓவர்-கரண்ட் சுருள் குறிப்பிட்ட ட்ரிப் மின்னோட்டத்தின் வழியாக செல்லும் போது, மின்காந்தம் செயல்படுகிறது மற்றும் புஷ் ராட் ட்ரிப் லீவரைத் தள்ளும். அரை-தண்டு எதிரெதிர் திசையில் சுழலவும், பிரேக் தாழ்ப்பாள் மீதான தடையை விடுவிக்கவும், இதனால் பிரேக் மின்காந்தத்தின் செயல்பாட்டின் அதே விளைவை உருவாக்கவும், மேலும் சர்க்யூட் பிரேக்கரின் அதிகப்படியான ட்ரிப்பிங் செயல்பாட்டை முடிக்கவும்.

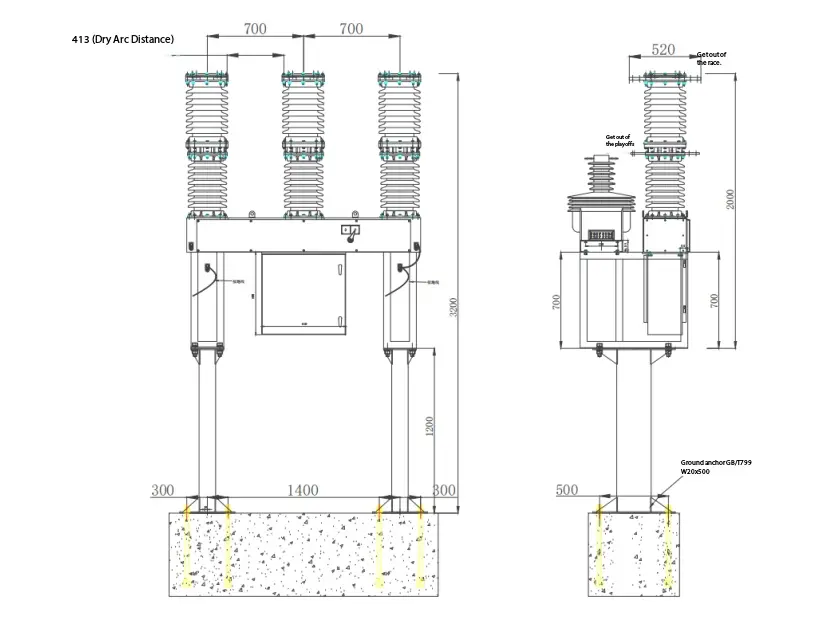

மூன்று துருவ வெற்றிட சர்க்யூட் பிரேக்கர் நிறுவல் வரைபடம்
