நகர்ப்புற விநியோக துணை மின்நிலையம்

Model மாதிரி பொருள்

Y YB-12 வகை நகர்ப்புற விநியோக துணை மின்நிலையத்தின் தயாரிப்பு அறிமுகம்

◆ ஒருங்கிணைந்த கட்டமைப்பு

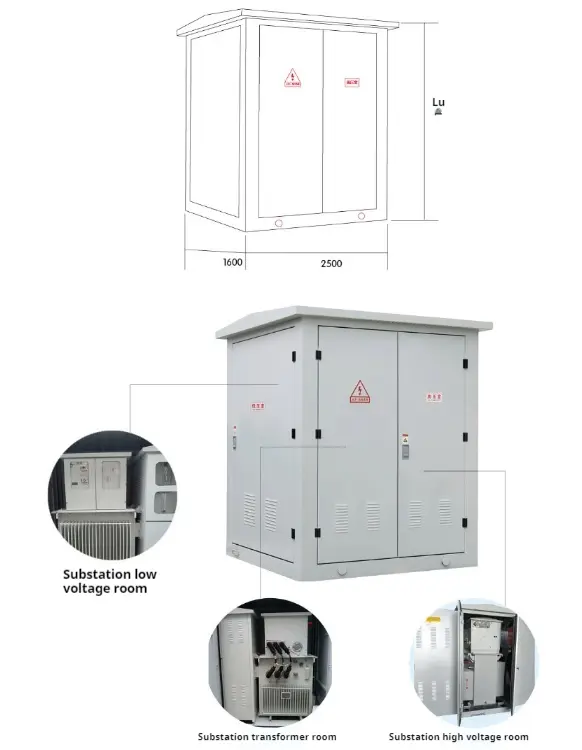

நகர்ப்புற விநியோக துணை மின்நிலையம் முக்கியமாக மூன்று பகுதிகளாகப் பிரிக்கப்பட்டுள்ளது: உயர் மின்னழுத்த சுவிட்ச் அறை, மின்மாற்றி அறை மற்றும் குறைந்த மின்னழுத்த சுவிட்ச் அறை, அவை தனித்தனியாக கொண்டு செல்லப்படலாம்.

உற்பத்தியின் வெப்பநிலை உயர்வு அளவை உறுதிப்படுத்த ஒரு தனித்துவமான பெரிய-சுழற்சி வெப்பச் சிதறல் வடிவமைப்பை துணை மின்நிலையம் ஏற்றுக்கொள்கிறது, மேலும் அறைகளுக்கு இடையில் தனித்தனி சீல் அறைகளுக்கு இடையில் வெப்ப பரிமாற்றத்தை உருவாக்காது.

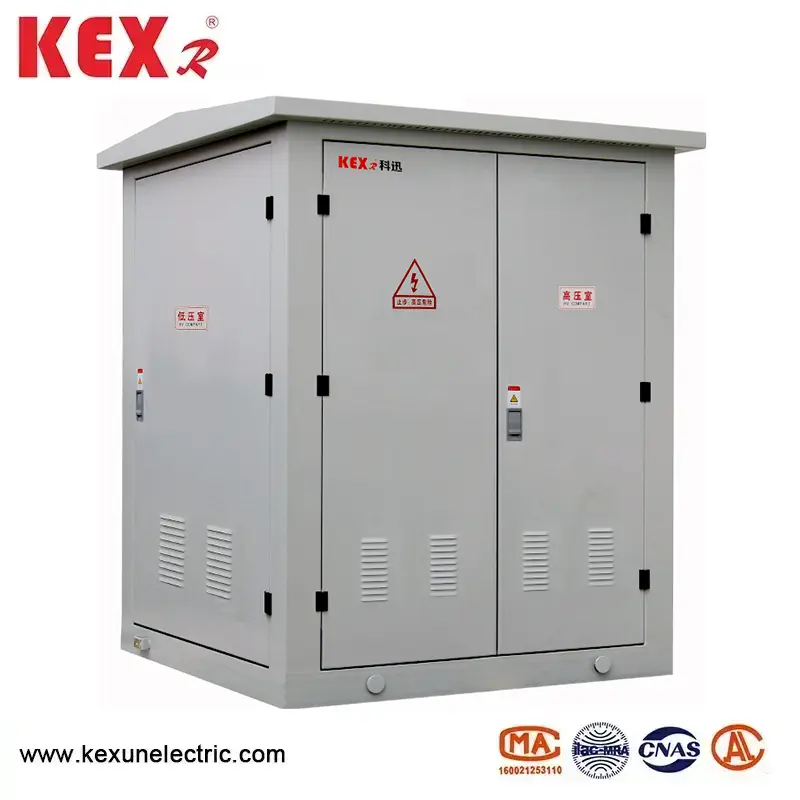

நகர்ப்புற விநியோக துணை மின்நிலையத்தின் ஷெல் உயர்தர எஃகு தட்டால் ஆனது.

எஃகு தட்டு கட்டமைப்பின் அனைத்து பகுதிகளும் சிறப்பு அரிப்பு எதிர்ப்பு சிகிச்சைக்கு உட்பட்டுள்ளன, மேலும் துருப்பிடிக்காத எஃகு தட்டு அமைப்பு வலுவான அரிப்பு எதிர்ப்பு மற்றும் நல்ல இயந்திர வலிமையைக் கொண்டுள்ளது.

கூடுதல் கட்டிட அடித்தளம் இல்லாமல் THS துணை மின்நிலையத்தை வீட்டிற்குள் நேரடியாக நிறுவ முடியும், இது செலவு மற்றும் இடத்தை மிச்சப்படுத்துகிறது மற்றும் நிறுவ வசதியானது.

Samen உயர் அழுத்த அறை SF6 எரிவாயு நிரப்பப்பட்ட சுவிட்ச் கியர் எங்கள் நிறுவனத்தால் சுயாதீனமாக உருவாக்கப்பட்டது உயர் மின்னழுத்தத்திற்காக ஏற்றுக்கொள்ளப்படுகிறது, மேலும் அனைத்து சுவிட்ச் கியர் மற்றும் பஸ்பார்கள் ஒரு மூடிய எஃகு பெட்டியில் சீல் வைக்கப்பட்டுள்ளன. பாதுகாப்பான செயல்பாடு மற்றும் அதிக நம்பகத்தன்மை; முழு மட்டு வடிவமைப்பு, அனைத்து தொகுதிகளும் மின் நுகர்வு தேவைகளுக்கு ஏற்ப பக்க கடையின் இணைப்பு முறை மற்றும் மேல் விரிவாக்கத்தை உணர முடியும், மேலும் மின்சாரம் வழங்கும் திட்டத்தின் தேவைகளை அதிகபட்ச அளவிற்கு பூர்த்தி செய்ய முடியும்.

◆ குறைந்த அழுத்த அறை குறைந்த மின்னழுத்த பக்க நுழைவாயில் மற்றும் கடையின் கோடுகள் அனைத்தும் புதிய வடிவமைக்கப்பட்ட வழக்கு சர்க்யூட் பிரேக்கர்களால் ஆனவை, அவை அளவு சிறியவை, வளைவிலிருந்து இலவசம் மற்றும் மாற்ற எளிதானவை. மல்டிஃபங்க்ஸ்னல் அறிவார்ந்த விரிவான பாதுகாப்பு கட்டுப்பாட்டாளர் மற்றும் புதிய ஒருங்கிணைந்த எதிர்வினை மின் இழப்பீட்டு சாதனம்.

◆ டிரான்ஸ்ஃபார்மர் அறை மின்மாற்றி எபோக்சி பிசினுடன் முழுமையாக காப்பிடப்பட்டுள்ளது, மேலும் காப்பு மற்றும் வெப்ப எதிர்ப்பு நிலை எஃப் ஆகும், மேலும் மின்மாற்றிக்கு எரிப்பு-ஆதரவு பொருட்களும் இல்லை, மேலும் செயல்பாட்டின் போது சூழலுக்கு உகந்ததாக இல்லாத எந்தவொரு எரிவாயு அல்லது பிற இடைநிலை தயாரிப்புகளையும் உற்பத்தி செய்யாது, எனவே இது நல்ல சுடர் மந்தநிலை, சுற்றுச்சூழல் பாதுகாப்பு மற்றும் ஆற்றல் சேமிப்பு ஆகியவற்றின் பண்புகளைக் கொண்டுள்ளது.

Connection உள் இணைப்பு மின்னழுத்த மின்மாற்றி மற்றும் சீன திட சுவிட்ச் நிறுவனத்தின் திட காப்பிடப்பட்ட கேபிள் பாகங்கள் மூலம் இணைக்கப்பட்டுள்ளன, அவை பாதுகாப்பான, நம்பகமான மற்றும் முழுமையாக காப்பிடப்பட்டவை.

● உயர் அழுத்த பக்க

அறிவார்ந்த ஒருங்கிணைந்த துணை மின்நிலையத்தின் உயர் மின்னழுத்தம் பொதுவாக சுமை சுவிட்ச்-ஃபியூஸ் சேர்க்கை மின் சாதனத்தால் பாதுகாக்கப்படுகிறது. ஒரு கட்டத்தில் உருகி ஊதப்பட்ட பிறகு, மூன்று கட்ட இணைப்பு பயணங்கள். சுருக்கப்பட்ட காற்று, வெற்றிடம், சல்பர் ஹெக்ஸாஃப்ளூரைடு போன்றவற்றிலிருந்து சுமை சுவிட்சைத் தேர்ந்தெடுக்கலாம், மேலும் தானியங்கி மேம்படுத்தலை உணர இயக்க பொறிமுறையை விநியோகிக்க முடியும். உருகி ஒரு ஸ்ட்ரைக்கருடன் அதிக மின்னழுத்த மின்னோட்ட-கட்டுப்படுத்தும் உருகி ஆகும், இது நம்பகமான நடவடிக்கை மற்றும் பெரிய உடைக்கும் திறன் கொண்டது. முக்கிய தொழில்நுட்ப அளவுருக்களுக்கு கீழே உள்ள அட்டவணையைப் பார்க்கவும். 800KVA க்கு மேலே உள்ள மின்மாற்றிகளுக்கு, Zn12, Zn28 மற்றும் VS1 போன்ற வெற்றிட சர்க்யூட் பிரேக்கர்கள் பாதுகாப்பிற்காக தேர்ந்தெடுக்கப்படலாம்.

Press குறைந்த அழுத்த பக்க

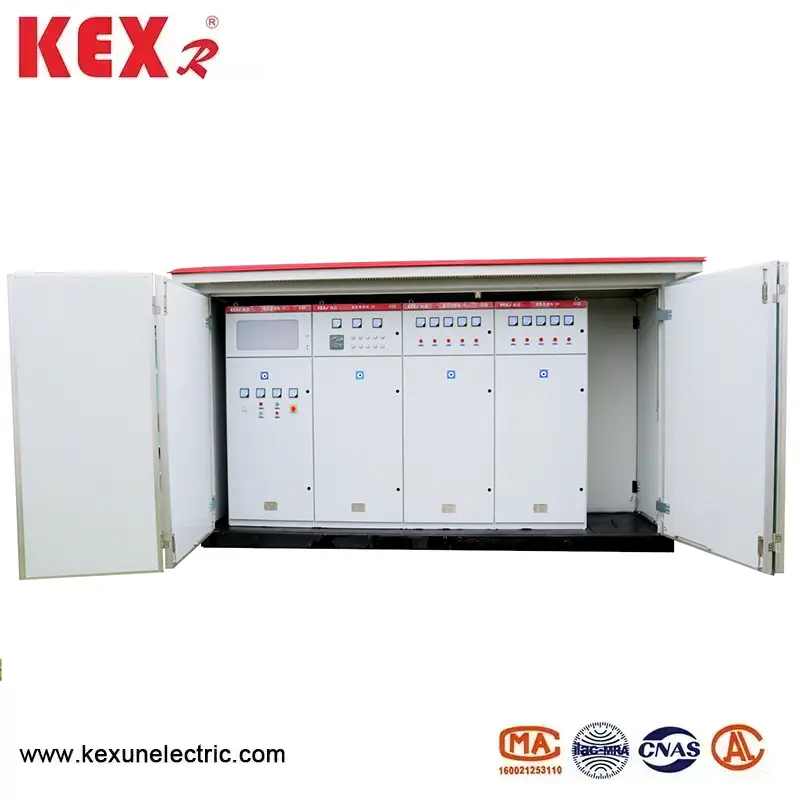

குறைந்த மின்னழுத்த பக்கத்தின் முக்கிய சுவிட்ச் தேர்ந்தெடுக்கப்பட்ட பாதுகாப்பிற்காக உலகளாவிய அல்லது புத்திசாலித்தனமான சர்க்யூட் பிரேக்கரை ஏற்றுக்கொள்கிறது; கடையின் சுவிட்ச் ஒரு புதிய வகை பிளாஸ்டிக் ஷெல் சுவிட்சை சிறிய அளவு மற்றும் குறுகிய வளைவுடன் 30 சுற்றுகள் வரை ஏற்றுக்கொள்கிறது; நுண்ணறிவு தானியங்கி கண்காணிப்பு எதிர்வினை சக்தி இழப்பீட்டு சாதனத்தில் பயனர்கள் தேர்வு செய்ய தொடர்பு மற்றும் தொடர்பு இல்லாத மாறுதல் முறைகள் உள்ளன.

Curparity நகர்ப்புற விநியோக துணை மின்நிலையத்தின் மின்மாற்றி

புத்திசாலித்தனமான ஒருங்கிணைந்த துணை மின்நிலையமானது குறைந்த இழப்பு, எண்ணெய்-அசெட், முழுமையாக சீல் செய்யப்பட்ட எஸ் 10 மற்றும் எஸ் 11 தொடர் மின்மாற்றிகளை ஏற்றுக்கொள்கிறது, மேலும் பிசின்-தீவிர-சிறிய அல்லது நோமெக்ஸ் பேப்பர்-இன்சுலேஷன் சுற்றுச்சூழல் நட்பு உலர் வகை மின்மாற்றிகளையும் தேர்வு செய்யலாம். கீழே ஒரு தள்ளுவண்டி பொருத்தப்பட்டுள்ளது, மேலும் மின்மாற்றிகள் எளிதில் நுழைந்து வெளியேறலாம்.

Suschat சுமை சுவிட்சின் தொழில்நுட்ப அளவுருக்கள்

Volture உயர் மின்னழுத்த உருகியின் தொழில்நுட்ப அளவுருக்கள்

Volture குறைந்த மின்னழுத்த சர்க்யூட் பிரேக்கரின் தொழில்நுட்ப அளவுருக்கள்

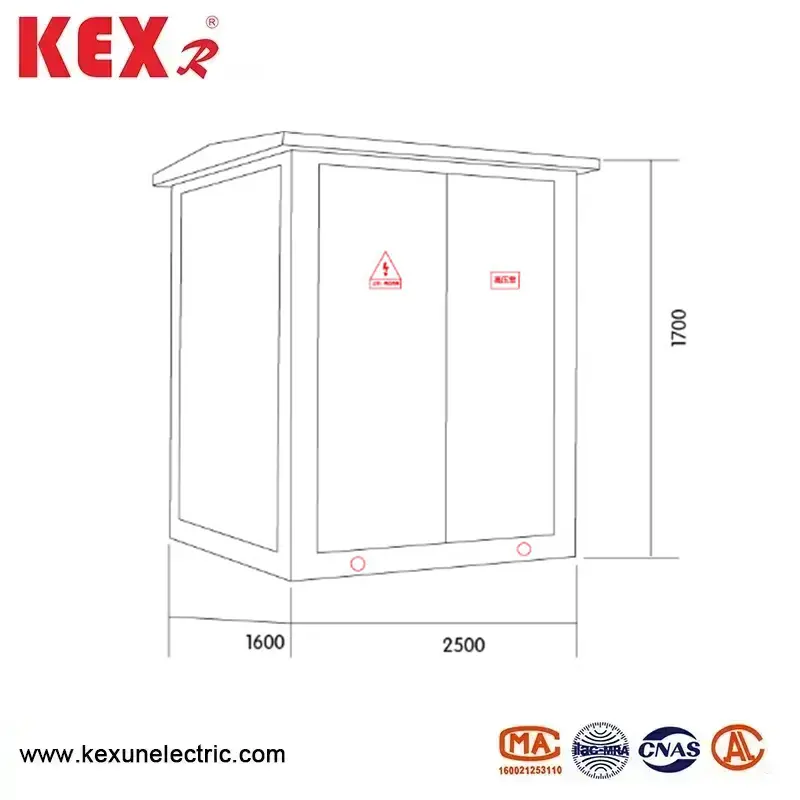

● தளவமைப்பு பரிமாண வரைபடம்
