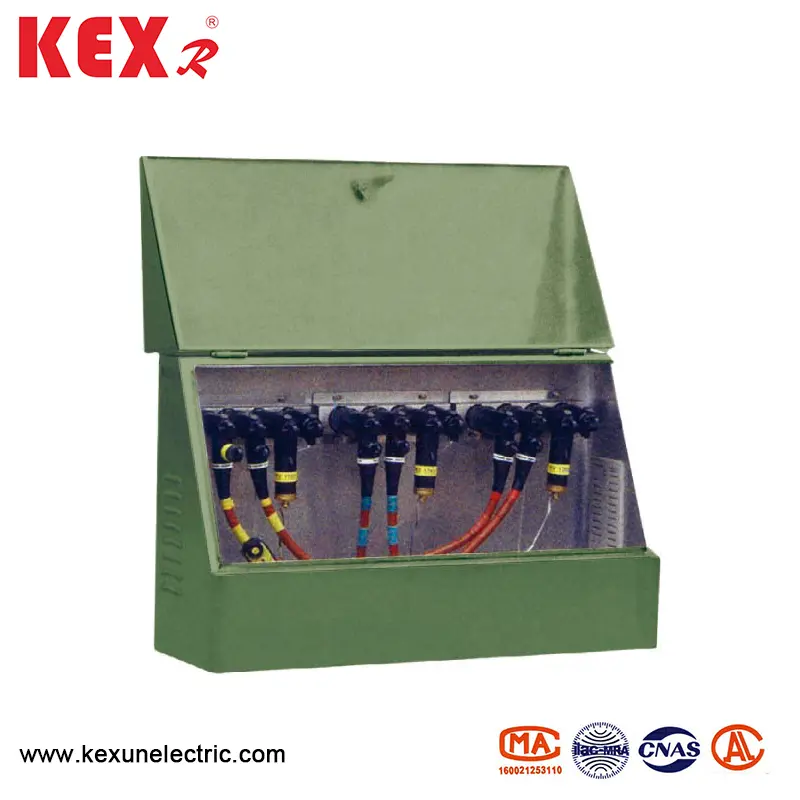

25 கி.வி அமெரிக்க கேபிள் கிளை பெட்டி

Use பயன்பாட்டின் நிபந்தனைகள்

25 கி.வி அமெரிக்க கேபிள் கிளை பெட்டி பின்வரும் நிபந்தனைகளின் கீழ் பயன்படுத்த ஏற்றது.

▶ சுற்றுச்சூழல் வெப்பநிலை: -30 முதல் 40 வரை

Speed ​​காற்றின் வேகம்: 34 மீ/வி கீழே (700pa க்கும் குறைவானது)

▶ ஈரப்பதம்: தினசரி சராசரி ஈரப்பதம் 95%க்கும் குறைவானது; மாதாந்திர சராசரி ஈரப்பதம் 90%க்கும் குறைவாக

▶ அதிர்ச்சி ப்ரூஃப்: கிடைமட்ட முடுக்கம் 0.4M/s க்கு மேல் இல்லை மற்றும் செங்குத்து முடுக்கம் 0.15m/s க்கு மேல் இல்லை.

Install நிறுவல் தளத்தின் சாய்வு: 3 with க்கும் குறைவாக

▶ நிறுவல் சூழல்: டி.எஃப்.டபிள்யூ வகை 25 கி.வி அமெரிக்க கேபிள் கிளை பெட்டியின் சுற்றியுள்ள காற்று அரிக்கும், எரியக்கூடிய வாயு, நீராவி போன்றவற்றால் வெளிப்படையாக மாசுபடக்கூடாது, மேலும் நிறுவல் தளத்தில் வன்முறை அதிர்வு இல்லை.

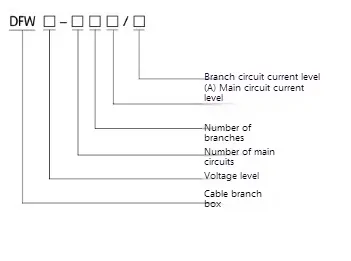

Model மாதிரி பொருள்

● தொழில்நுட்ப அளவுரு

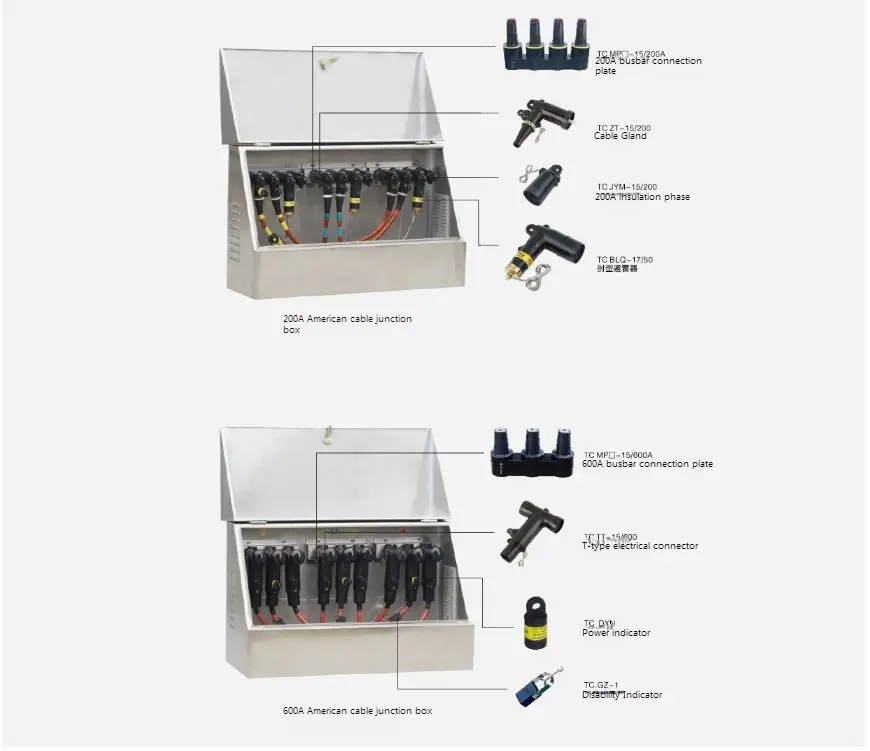

K 25 கி.வி அமெரிக்க கேபிள் கிளை பெட்டியின் எடுத்துக்காட்டு வரைபடம்

தளத்தின் வரம்பு காரணமாக 25 கி.வி அமெரிக்க கேபிள் கிளை பெட்டியை வைக்க முடியாவிட்டால், பல கேபிள் கிளைகளை உருவாக்க கேபிள் மூட்டுகளால் நேரடியாக இணைக்க முடியும் (பஸ் பார்கள் தேவையில்லை, மற்றும் இணைப்பு முறை பின்வரும் எடுத்துக்காட்டில் காட்டப்பட்டுள்ளது) மற்றும் கேபிள் அகழி அல்லது பிற இடங்களில் வைக்கப்படுகிறது. எடுத்துக்காட்டு 1 உள்வரும் மற்றும் வெளிச்செல்லும் நான்கு (2 × 600 அ+2 × 200 அ) ஒவ்வொரு குழுவும் இரண்டு டி-II கேபிள் இணைப்பிகள், இரண்டு முழங்கை இணைப்பிகள் மற்றும் ஒரு இடைநிலை இணைப்பியைக் கொண்டுள்ளது. டி-ⅱ கேபிள் இணைப்பான் 200 ஏ முழங்கை கேபிள் இணைப்போடு இணைக்கப்பட்டுள்ளது (மறுபுறம் அனைத்து இன்சுலேட்டட் ஆக்சைடு கைது செய்பவருடன் இணைக்கப்பட்டுள்ளது).

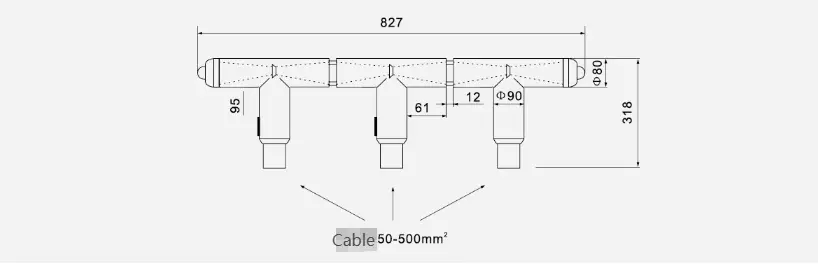

அளவு எடுத்துக்காட்டுகளுக்கு கீழே உள்ள படத்தைக் காண்க

எடுத்துக்காட்டு 2 மூன்று அணுகல் கோடுகள் (3x600A) ஒவ்வொரு கட்டமும் மூன்று டி வடிவ கேபிள் இணைப்பிகள் மற்றும் இரண்டு இடைநிலை இணைக்கும் இணைப்பிகளைக் கொண்டுள்ளது. பரிமாணங்கள் மற்றும் எடுத்துக்காட்டுகளுக்கு கீழே உள்ள படத்தைக் காண்க:

● எடுத்துக்காட்டு வரைபடம்
