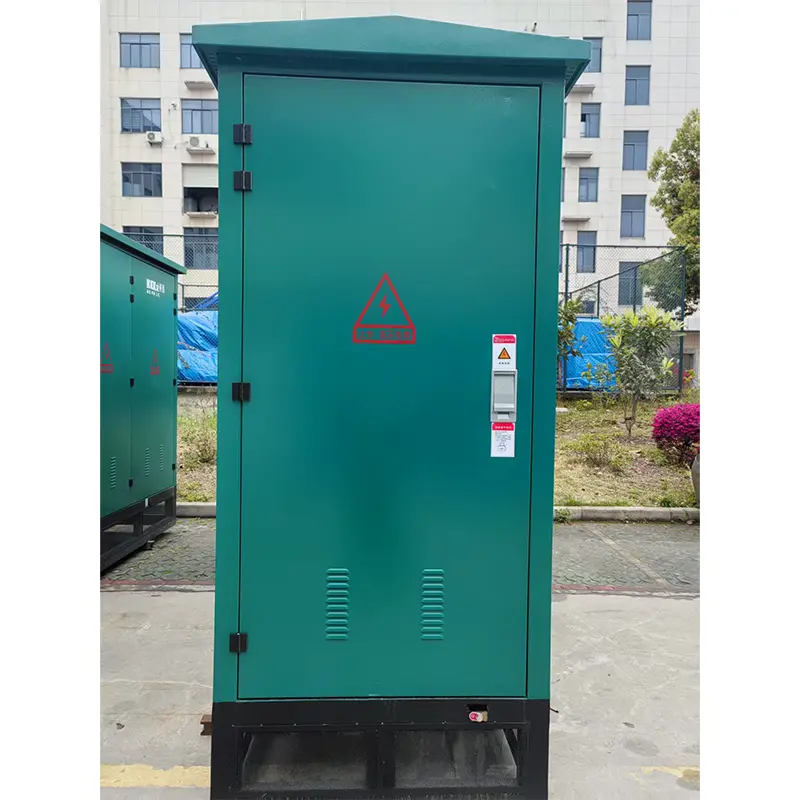

சுவிட்ச் கேபிள் கிளை பெட்டியை ஏற்றவும்

● தயாரிப்பு கண்ணோட்டம்

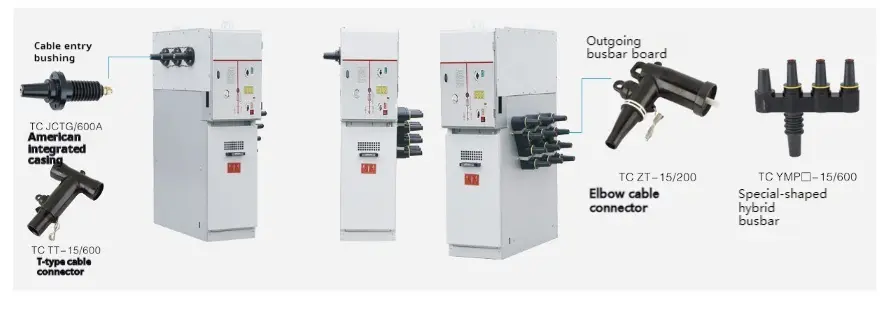

டி.எஃப்.டபிள்யூ சுமை சுவிட்ச் கேபிள் கிளை பெட்டி மூன்று-நிலைய எஸ்.எஃப் 6 சுமை சுவிட்சுடன் கூடியது, இடது மற்றும் வலது உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகளின் தனித்துவமான பிரிப்பு, குறைந்தபட்ச கட்டமைப்பு வடிவமைப்பு மற்றும் வலுவான கேபிள் உள்ளமைவு செயல்பாடு, 8 உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகளுடன். கிளை பெட்டி பாரம்பரிய குழாய் பெட்டியின் நன்மைகளைத் தக்கவைத்துக்கொள்வது மட்டுமல்லாமல், ரிங் நெட்வொர்க் அமைச்சரவையின் சில நன்மைகளையும் கொண்டுள்ளது, எனவே இது நகர்ப்புற நெட்வொர்க் புனரமைப்புக்கு ஏற்ற உபகரணமாகும். சிறிய அளவு, பராமரிப்பு இல்லாத, நல்ல தொழில்நுட்ப பொருளாதாரம், அதிக நம்பகத்தன்மை, எளிய நிறுவல் மற்றும் வசதியான பயன்பாடு. SF6 சுமை சுவிட்சுடன் கூடிய கேபிள் கிளை பெட்டி வகைப்படுத்தப்பட்டுள்ளது, இதில் பெட்டியில் மூன்று பெட்டிகள் உள்ளன, அவற்றில் ஒன்று சீல் வைக்கப்பட்டுள்ளது, மேலும் சீல் செய்யப்பட்ட பெட்டியில் மைக்ரோ-அழுத்தப்பட்ட சல்பர் ஹெக்ஸாஃப்ளோரைடு வாயுவால் நிரப்பப்படுகிறது, இதில் ஒன்றுக்கு மேற்பட்ட குழுக்கள் ஒரே நேரத்தில் அணைக்கப்படுகின்றன. சுமை சுவிட்சின் இயக்க வழிமுறை இயக்க இயக்கி பெட்டியில் அமைந்துள்ளது, மேலும் கேபிள் பெட்டியில் கேபிள் இடுகைகள் மற்றும் கேபிள் டெர்மினல்கள் உள்ளன, மேலும் கேபிள் டெர்மினல்கள் சுமை சுவிட்சுடன் இணைக்கப்பட்டுள்ளன. சுமை சுவிட்சின் மூடப்பட்ட பெட்டியில் சுமை சுவிட்சுகள் ரோட்டரி டேபிள் டைனமிக் மற்றும் நிலையான தொடர்பு வகை சுமை சுவிட்சுகள் ஆகும், மேலும் ஒவ்வொரு சுமை சுவிட்சின் சுழலும் தண்டு மூன்று அடுக்குகளுடன் தண்டு சுற்றி ஒரு சமச்சீர் துறையில் சரி செய்யப்படுகிறது. கேபிள் பெட்டியில் உள்ள கேபிள்கள் மூன்று கட்டங்களாக தொகுக்கப்பட்டுள்ளன, மேலும் ஒவ்வொரு குழுவிலும் உள்ள மூன்று கேபிள் டெர்மினல்கள் இணையாகவும், சாய்வாக கீழ்நோக்கி விநியோகிக்கப்படுகின்றன. ஒவ்வொரு கேபிள் முனையமும் செங்குத்தாக கேபிள் குவியல் வரியுடன் இணைக்கப்பட்டுள்ளது, மேலும் மூன்று கேபிள் குவியல் கோடுகள் ஒருவருக்கொருவர் இணையாக இருக்கும். மூடிய பெட்டியில் அழுத்தம் நிவாரணக் குழாய் உள்ளது.

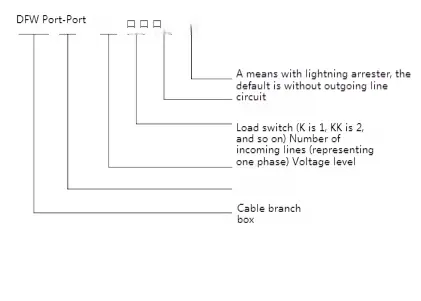

Model மாதிரி பொருள்

● தொழில்நுட்ப அளவுரு

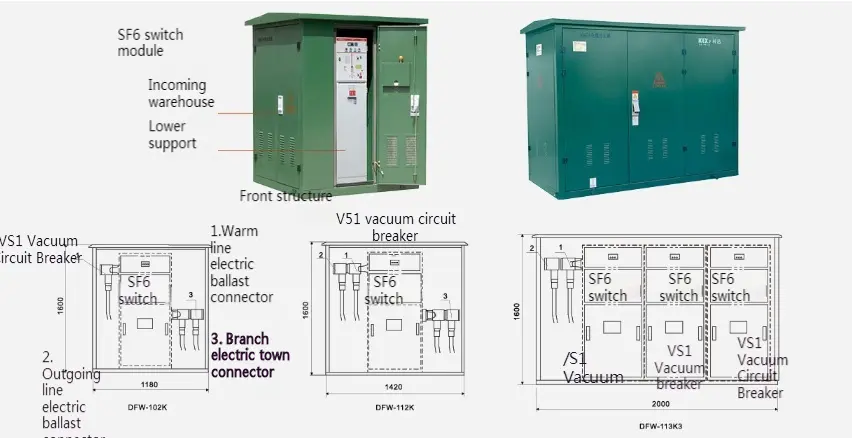

● அவுட்லைன் வரைபடம்

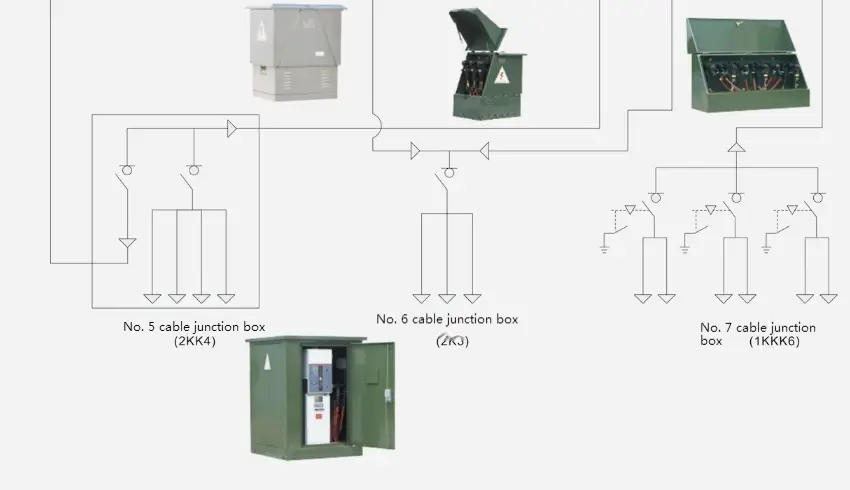

● வழக்கமான வயரிங் திட்ட வரைபடம்

6 SF6 சுமை சுவிட்சுடன் கேபிள் கிளை பெட்டியின் திட்ட வரைபடம்

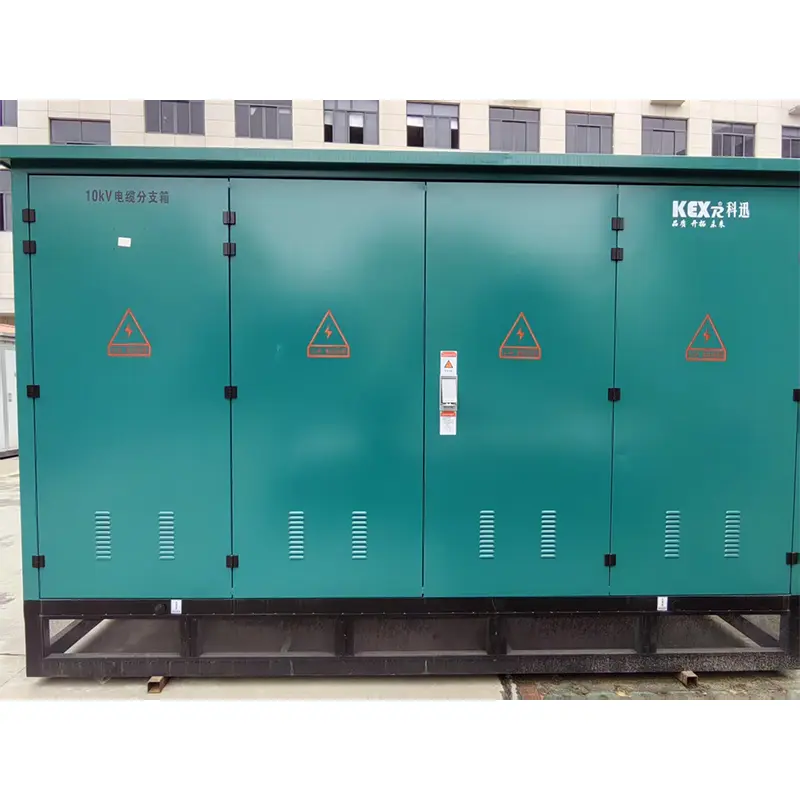

Swick வெற்றிட சுமை சுவிட்சுடன் (வெற்றிட சர்க்யூட் பிரேக்கர்) சுவிட்ச் கேபிள் கிளை பெட்டியை ஏற்றவும்

உள்நாட்டு உயர்தர வெற்றிட சுமை சுவிட்ச் சட்டசபையை ஏற்றுக்கொள்ளுங்கள், இடது மற்றும் வலது உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகளை புத்திசாலித்தனமாக பிரிக்கவும், மிகச்சிறிய கட்டமைப்பு வடிவமைப்பு, வலுவான கேபிள் உள்ளமைவு செயல்பாடு மற்றும் உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகள் 8 சேனல்களை எட்டலாம். கிளை பெட்டி பாரம்பரிய குழாய் பெட்டியின் நன்மைகளைத் தக்கவைத்துக்கொள்வது மட்டுமல்லாமல், ரிங் நெட்வொர்க் அமைச்சரவையின் சில நன்மைகளையும் கொண்டுள்ளது, எனவே இது நகர்ப்புற நெட்வொர்க் புனரமைப்புக்கு ஏற்ற உபகரணமாகும். சிறிய அளவு, பராமரிப்பு இல்லாத, நல்ல தொழில்நுட்ப பொருளாதாரம், அதிக நம்பகத்தன்மை, எளிய நிறுவல் மற்றும் வசதியான பயன்பாடு. வெற்றிட சுமை சுவிட்ச் (வெற்றிட சர்க்யூட் பிரேக்கர்) கொண்ட கேபிள் கிளை பெட்டி பெட்டியில் மூன்று பெட்டிகள் உள்ளன, அவற்றில் ஒன்று சீல் வைக்கப்பட்டுள்ளது, மேலும் சுமை சுவிட்சின் இயக்க வழிமுறை கிளை பெட்டியின் முன்னால் அமைந்துள்ளது, இது கையேடு அல்லது மின்சார செயல்பாட்டை உணர முடியும். கேபிள் பெட்டியில் கேபிள் பங்குகள் மற்றும் கேபிள் டெர்மினல்கள் உள்ளன, மேலும் கேபிள் டெர்மினல்கள் சுமை சுவிட்சுடன் இணைக்கப்பட்டுள்ளன. வடிவமைப்பு திட்டத்தால் தேவைப்பட்டால் கேபிள் பெட்டிகளை உருகிகளுடன் பாதுகாக்க முடியும், மேலும் வடிவமைப்புத் திட்டம் பன்முகப்படுத்தப்படுகிறது, இது டெலிமெட்ரி, ரிமோட் கண்ட்ரோல் மற்றும் ரிமோட் கம்யூனிகேஷன் ஆகியவற்றின் செயல்பாடுகளை உணர முடியும்.

◆ தொழில்நுட்ப அளவுரு

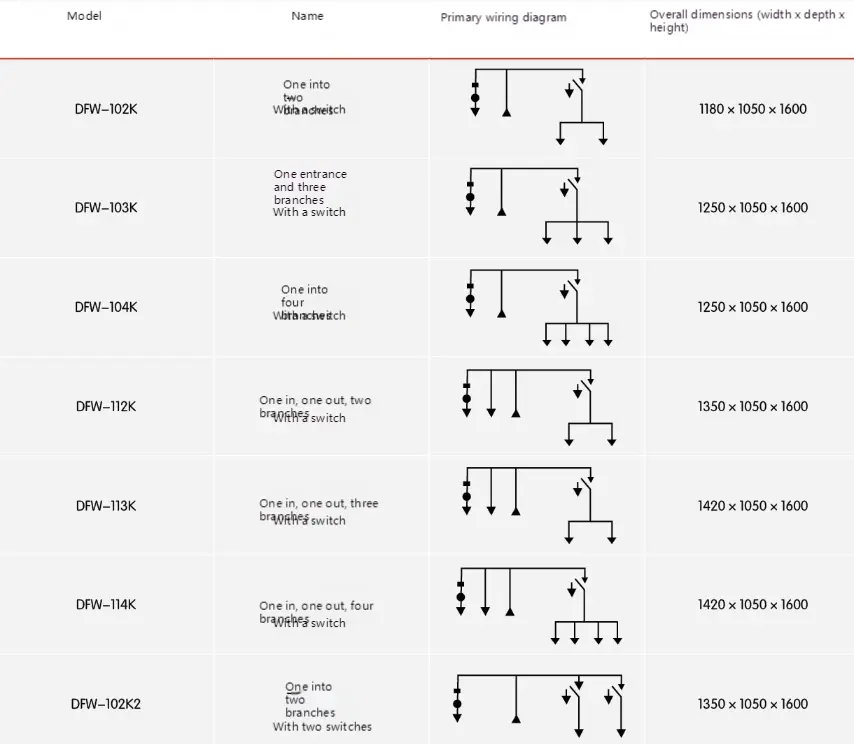

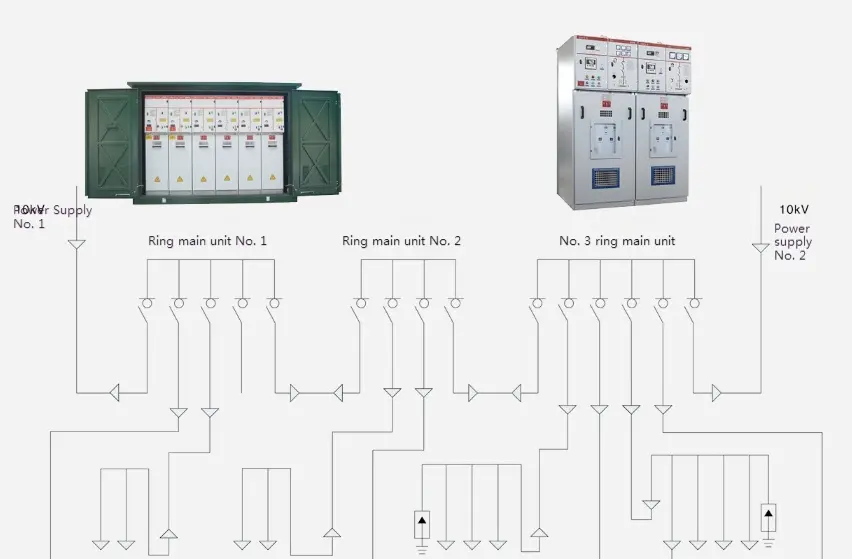

முதன்மை முதன்மை அமைப்பு வரைபடம்
