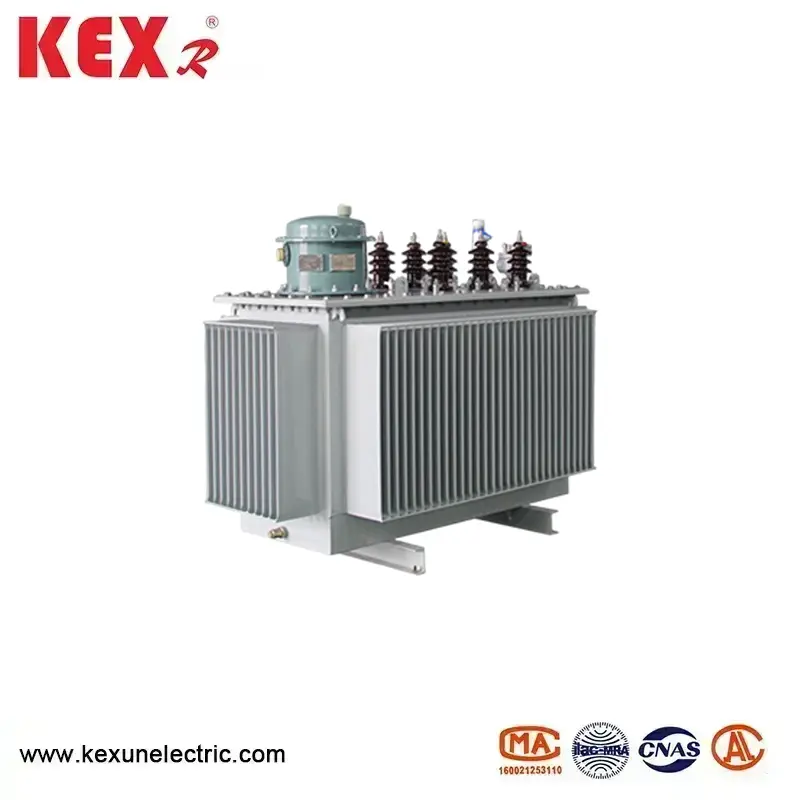

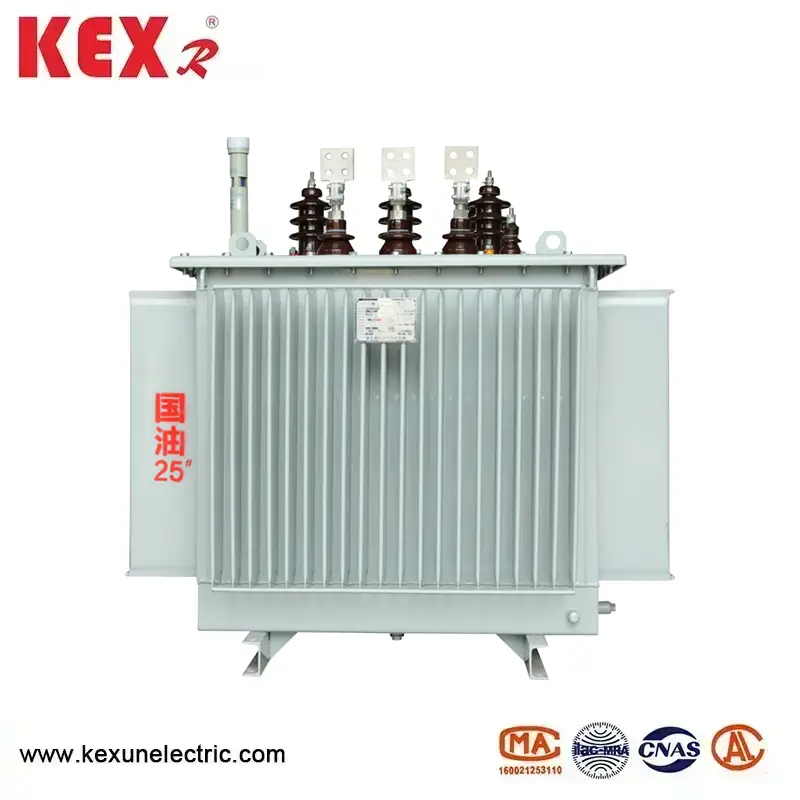

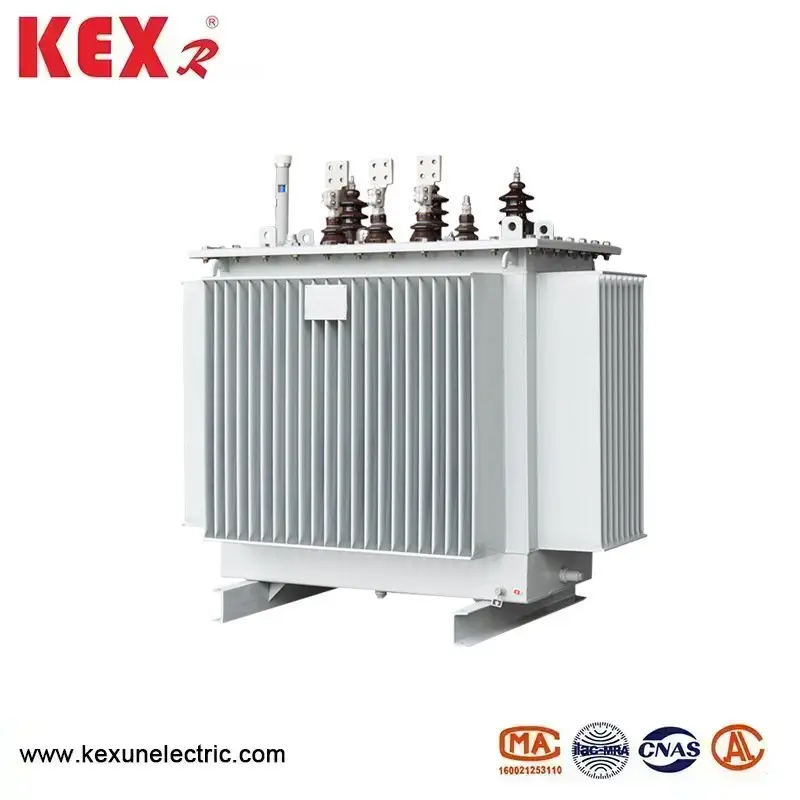

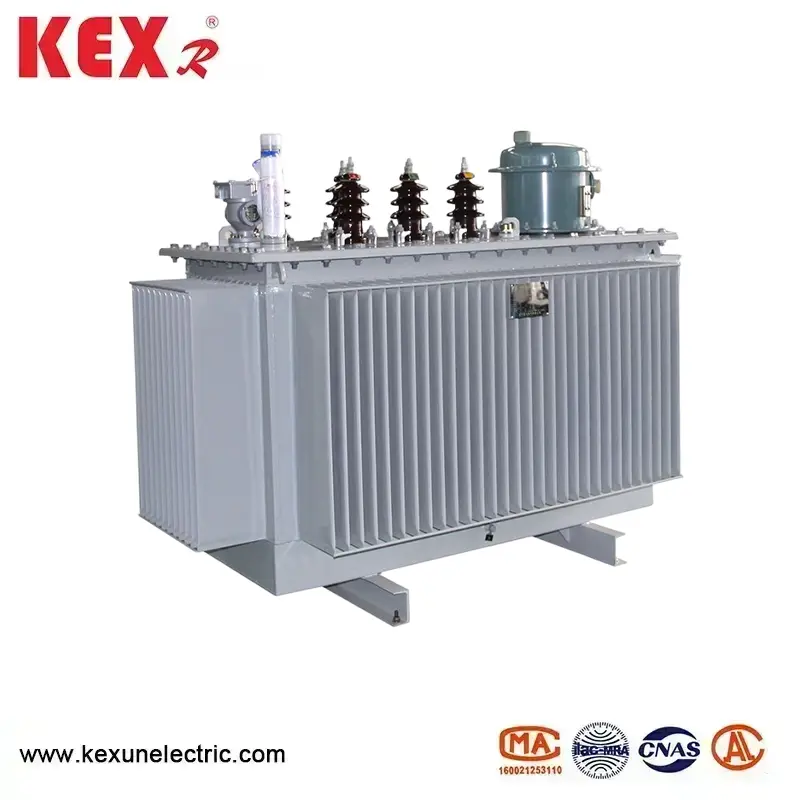

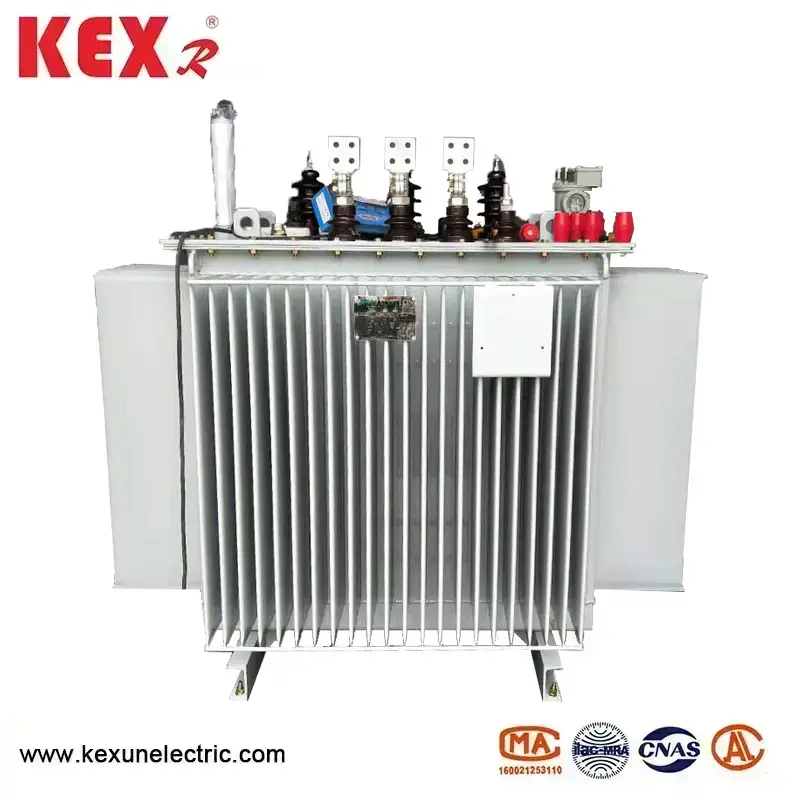

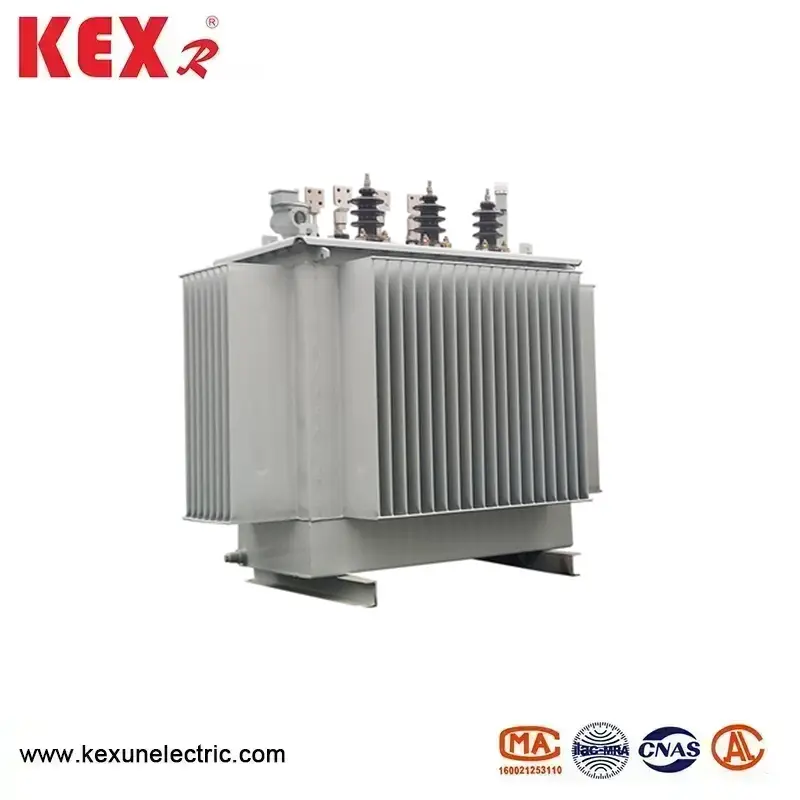

எண்ணெய் மூழ்கிய மின்மாற்றி

●ஆயிலில் மூழ்கிய மின்மாற்றியின் நிபந்தனைகளைப் பயன்படுத்துதல்

▶1000m க்கு மிகாமல் உயரம்;

▶ சுற்றுப்புற வெப்பநிலை:

▶அதிகபட்ச வெப்பநிலை+40 'C;

▶வெப்பமான மாதத்தின் சராசரி வெப்பநிலை + 30 "Co அதிகபட்ச வருடாந்திர சராசரி வெப்பநிலை+20°▶குறைந்தபட்ச வெளிப்புற வெப்பநிலை -25C

● எண்ணெயில் மூழ்கிய மின்மாற்றி தரநிலைகளைப் பூர்த்தி செய்கிறது

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

ஜிபி/டி3837-2010

◆ உயர்தர பொருள் தேர்வு

▶எங்கள் ஆயில் மூழ்கிய மின்மாற்றி ஆக்சிஜன் ட்ரீ செப்புக் கம்பியை குறைந்த  எதிர்ப்புத் திறன் கொண்டதைத் தேர்வுசெய்து, பர்ர்கள் அல்லது கூர்மையான மூலைகள் இல்லாமல் மிருதுவாக செய்ய கூடுதல் மேற்பரப்பு சிகிச்சைகளை மேற்கொள்கிறது. மின்மாற்றிகளின் சுமை இல்லாத இழப்பைக் குறைக்க குறைந்த அலகு இழப்பு.

▶ஷார்ட்-சர்க்யூட் மின்னோட்டத்தின் செயல்பாட்டின் கீழ் கூட விரிசல் ஏற்படாத உயர்தர லேமினேட் மர இன்சுலேஷன் கூறுகளைத் தேர்ந்தெடுக்கவும்.

அப்படியே இருக்கும்.

▶டிரான்ஸ்பார்மர் ஆயிலைத் தேர்ந்தெடுங்கள், ஆழமாக வடிகட்டப்பட்ட, குறைந்த அளவு நீர், வாயு மற்றும் அசுத்தங்கள், டிரான்ஸ்பார்மர் செயல்பாட்டை மேலும் நம்பகமானதாக்கும்.

▶முதுமையைத் தடுக்கவும், கசிவைத் தடுக்கவும் உயர்தர ரப்பர் சீல் செய்யும் பொருட்களைத் தேர்ந்தெடுக்கவும்.* அனைத்து மூலப்பொருட்களும் தர ஆய்வுக்கு உட்படுத்தப்படுகின்றன, மேலும் அனைத்து மூலப்பொருள் உற்பத்தியாளர்களும் தேசிய தரநிலையான IS09000 இன் படி கடுமையான மதிப்பாய்வுக்கு உட்படுத்தப்படுகிறார்கள்.

◆ செலவு குறைந்த

S7 தொடருடன் ஒப்பிடும்போது, ​​s9 சீரிஸ் Oil immersed Transformer ஆனது, சுமை இல்லாத இழப்புகள், சுமை இழப்புகள் மற்றும் சுமை இல்லா மின்னோட்டங்களை முறையே 10%, 24% மற்றும் 46% குறைத்துள்ளது, இதன் விளைவாக இயக்கச் செலவுகள் 19% குறைக்கப்பட்டுள்ளது. s9 தொடரின் அடிப்படையில், S13-வரிசை தயாரிப்புகள் சராசரியாக நஷ்டத்தைக் குறைக்கவில்லை; S9 உடன் ஒப்பிடும்போது சுமை இல்லாத மின்னோட்டம் 70-85% குறைகிறது; சராசரி வெப்பநிலை உயர்வு 10K ஆல் குறைக்கப்படுகிறது, மேலும் தயாரிப்பு சேவை வாழ்க்கை இரட்டிப்பாகும். 20% அதிக சுமை நிலைமைகளின் கீழ் கூட, அது இன்னும் நீண்ட காலத்திற்கு செயல்பட முடியும்; தயாரிப்பு செயல்பாட்டின் போது சராசரி இரைச்சல் குறைப்பு 2-4 டெசிபல்கள் ஆகும்.

◆ முழு சீல்

S11 (M) R இல் உள்ள “M” ஆயில் டேங்க் முழுவதுமாக சீல் செய்யப்பட்ட அமைப்பைக் குறிக்கிறது, சாதாரண எண்ணெயில் மூழ்கிய மின்மாற்றிகளுடன் ஒப்பிடும்போது முழுமையாக மூடப்பட்ட விநியோக மின்மாற்றிகள் எண்ணெய் சேமிப்புத் தொட்டிகளை அகற்றி, எண்ணெய் குழாய்களுக்குப் பதிலாக நெளி துடுப்புகளைக் குளிர்விக்கும் மற்றும் வெப்பச் சிதறல் கூறுகளாக மாற்றும். நெளி எண்ணெய் தொட்டியானது பிரத்யேக உற்பத்தி வரிசையில் உயர்தர குளிர்-உருட்டப்பட்ட மெல்லிய தகடுகளால் ஆனது  மேலும் நெளி துடுப்புகள் மின்மாற்றி ஓய்யின் அளவோடு விரிவடைந்து சுருங்கலாம், இதன் மூலம் மின்மாற்றியை வளிமண்டலத்தில் இருந்து தனிமைப்படுத்தி, எண்ணெய் சிதைவு மற்றும் காப்பு ஈரப்பதத்தைத் தடுக்கிறது மற்றும் மெதுவாக்குகிறது, செயல்பாட்டின் நம்பகத்தன்மையை மேம்படுத்துகிறது மற்றும் சாதாரண பராமரிப்பு இல்லாதது.

உலோகவியல், பெட்ரோகெமிக்கல், சுரங்கம் மற்றும் பிற சூழல்களில் பயன்படுத்துவதற்கு ஏற்றதாக இருக்கும் மூன்று புரூஃப் பெயிண்ட் மூலம் பூசப்படுவதற்கு முன், நெளி எண்ணெய் தொட்டியின் மேற்பரப்பு டீக்ரீசிங், துரு அகற்றுதல் மற்றும் பாஸ்பேட் மூலம் சிகிச்சையளிக்கப்படுகிறது.

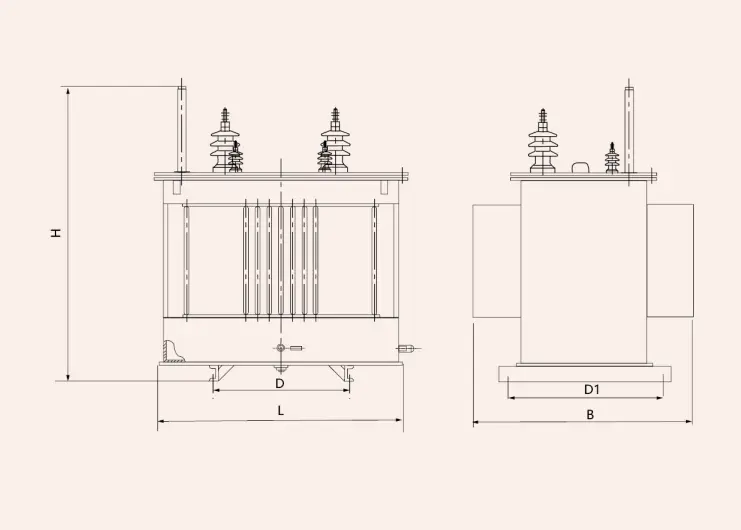

◆ ஆயிலில் மூழ்கிய மின்மாற்றியின் தோற்றம் மற்றும் நிறுவல் பரிமாணங்கள்

◆10kV D11 தொடர் எண்ணெய் மூழ்கிய விநியோக மின்மாற்றியின் தொழில்நுட்ப அளவுருக்கள்
