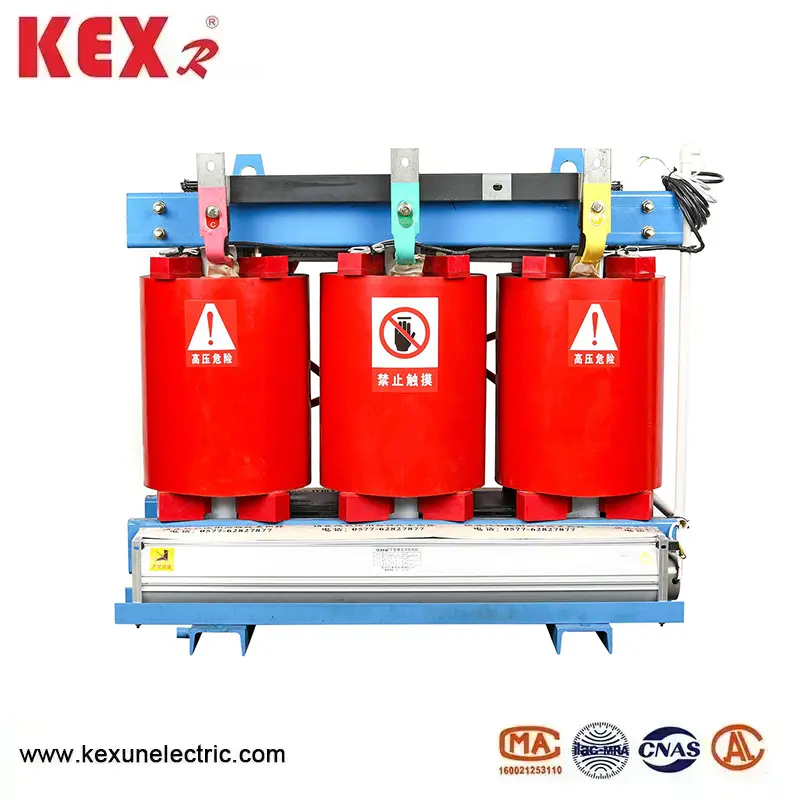

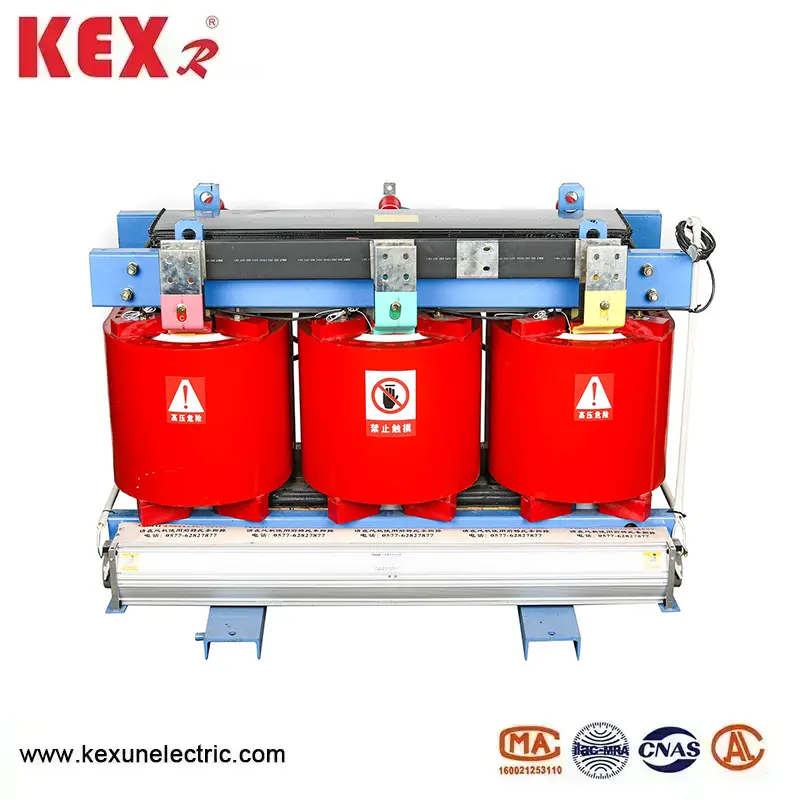

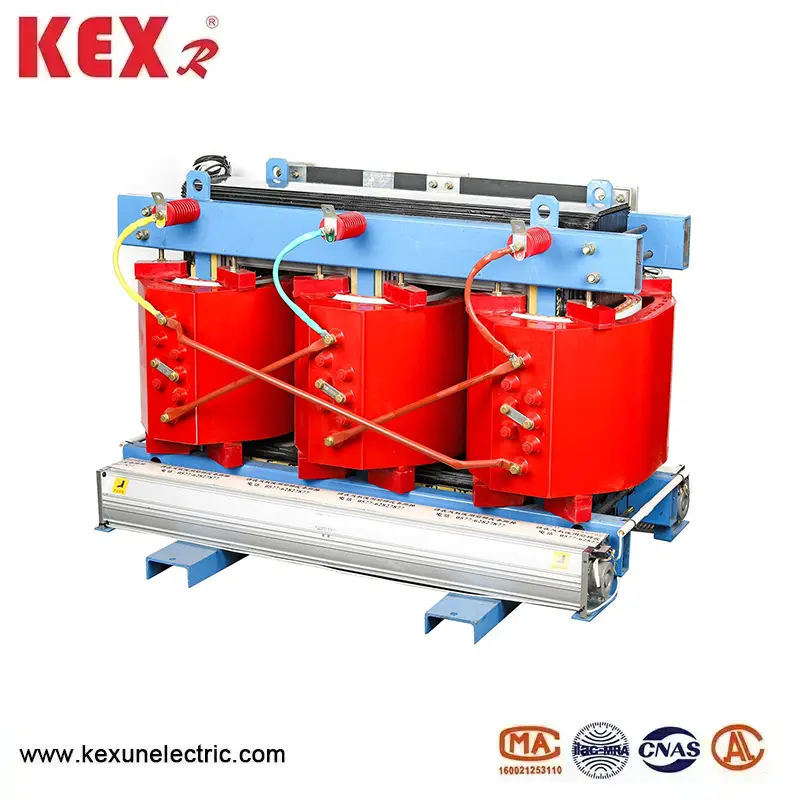

பிசின் இன்சுலேட்டட் உலர் வகை மின்மாற்றி

SC SCB10 வகை பிசின் இன்சுலேட்டட் உலர் வகை மின்மாற்றியின் கூறுகள்

The பிசின் இன்சுலேட்டட் உலர் வகை மின்மாற்றியின் கோர்

இரும்பு கோர் இறக்குமதி செய்யப்பட்ட உயர்தர குளிர்-உருட்டப்பட்ட சிலிக்கான் எஃகு தாள்களால் ஆனது, முழுமையாக சாய்ந்த கூட்டு கட்டமைப்பைக் கொண்டுள்ளது. கோர் நெடுவரிசை எஃப்-தர அல்லாத நெய்த பிசின் நாடாவுடன் பிணைக்கப்பட்டுள்ளது, மேலும் இரும்பு மையத்தின் மேற்பரப்பு எபோக்சி பிசினுடன் இணைக்கப்பட்டுள்ளது, சுமை இல்லாத இழப்பு, சுமை இல்லாத மின்னோட்டம் மற்றும் இரும்பு கோர் சத்தம், கவ்விகளும் ஃபெட்டனர்களும் சிறப்பு மேற்பரப்பு சிகிச்சையை மேற்கொண்டுள்ளன.

Volt குறைந்த மின்னழுத்த முறுக்கு

பிசின் இன்சுலேட்டட் உலர்-வகை மின்மாற்றியின் குறைந்த மின்னழுத்த முறுக்கு ஒரு படலம் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இது கம்பி முறுக்கு பயன்படுத்தும் போது அச்சு ஹெலிக்ஸ் கோணத்தின் சிக்கலை தீர்க்கிறது, இதனால் திருப்பங்கள் மிகவும் சீரானவை. அதே நேரத்தில், சுருள் ஒரு அச்சு குளிரூட்டும் காற்று குழாயை ஏற்றுக்கொள்கிறது, இது வெப்ப சிதறல் திறனை மேம்படுத்துகிறது. டி.டி.எம்.டி எபோக்சி பிசின் ப்ரெப்ரெக் முறுக்கு அடுக்குகளுக்கு இடையில் பயன்படுத்தப்படுகிறது, மேலும் முழுதும் குணப்படுத்தப்பட்டு உருவாகிறது.

◆ உயர் மின்னழுத்த முறுக்கு SCB10 தொடர் பிசின் இன்சுலேட்டட் உலர் வகை மின்மாற்றி

உயர் மின்னழுத்த முறுக்கு என்பது கலப்படங்களுடன் எபோக்சி பிசினுடன் வெற்றிட வார்ப்பு, உள்ளூர் வெளியேற்றத்தை வெகுவாகக் குறைக்கிறது மற்றும் சுருளின் மின் வலிமையை மேம்படுத்துகிறது. முறுக்கு உள் மற்றும் வெளிப்புற சுவர்கள் கண்ணாடி இழை கண்ணி தகடுகளுடன் தாக்கல் செய்யப்படுகின்றன, சுருளின் இயந்திர வலிமையை மேம்படுத்துகின்றன மற்றும் திடீர் குறுகிய சுற்றுகளை எதிர்க்கும் உற்பத்தியின் திறனை மேம்படுத்துகின்றன, கோல் ஒருபோதும் விரிசல் ஏற்படாது.

Process உற்பத்தி செயல்முறை

SCB10 வகை பிசின் இன்சுலேட்டட் உலர் வகை மின்மாற்றியின் சுருள் அதிக துல்லியமான முறுக்கு இயந்திரத்தில் காயமடைகிறது, மேலும் குறைந்த மின்னழுத்த முறுக்கு ஒரு படலம் முறுக்கு கட்டமைப்பை ஏற்றுக்கொள்கிறது. மின்மாற்றி திறன் பெரியதாக இருக்கும்போது, ​​காற்றோட்டம் குழாய் உள்ளது. முறுக்கு முடிந்ததும், வெற்றிட உலர்த்தல் மேற்கொள்ளப்படுகிறது, மேலும் முழு ஊற்றுதல் மற்றும் குணப்படுத்தும் செயல்முறை செயல்முறை தேவைகளுக்கு ஏற்ப முழுமையாக இயக்கப்படுகிறது, அனைத்து செயல்முறைகளும் கண்டிப்பாக கண்காணிக்கப்பட்டு நிலைமைக்கு ஏற்ப சரிசெய்யப்பட வேண்டும். ஊற்றுவதற்கான துல்லியமான உற்பத்தி செயல்முறை சுருளுக்கு குமிழ்கள் அல்லது வெற்றிடங்கள் இல்லை என்பதை உறுதி செய்கிறது, இதன் விளைவாக மின்மாற்றியின் உயர் தரமான செயல்பாடு ஏற்படுகிறது.

Colth வெப்பநிலை கட்டுப்பாட்டு அமைப்பு மற்றும் காற்று குளிரூட்டும் முறை

குறுக்கு ஓட்டம் மேல் வீசும் குளிரூட்டும் விசிறி ஏற்றுக்கொள்ளப்படுகிறது, இது குறைந்த சத்தம், அதிக காற்று அழுத்தம் மற்றும் அழகான தோற்றத்தின் சிறப்பியல்புகளைக் கொண்டுள்ளது, இது SCB10 வகை பிசின் இன்சுலேட்டட் உலர் வகை மின்மாற்றியின் அதிக சுமை திறனை மேம்படுத்துகிறது., வெப்பநிலை கட்டுப்பாடு ஒரு புத்திசாலித்தனமான வெப்பநிலை கட்டுப்படுத்தியை ஏற்றுக்கொள்கிறது, இது மின்மாற்றி செயல்பாட்டின் பாதுகாப்பு மற்றும் நம்பகத்தன்மையை மேம்படுத்துகிறது.

The உறை மற்றும் வெளியீட்டு பஸ்பரைப் பாதுகாக்கவும்

ஐபி 20, எல்பி 23 போன்றவற்றின் பாதுகாப்பு நிலைகளுடன், மின்மாற்றிக்கு பாதுகாப்பு ஷெல் மேலும் பாதுகாப்பு பாதுகாப்பை வழங்குகிறது, ஷெல் பொருள் குளிர்-உருட்டப்பட்ட எஃகு தட்டு, எஃகு தட்டு போன்றவற்றை உள்ளடக்கியது, பயனர்கள் தேர்வு செய்ய, குறைந்த மின்னழுத்த வெளிச்செல்லும் கோடுகள் நிலையான பஸ்பர்களைப் பயன்படுத்துகின்றன, இரு பக்க மற்றும் சிறந்த வெளிச்செல்லும் கோடுகளும் பயனர்களுக்காக வடிவமைக்கப்படலாம்.

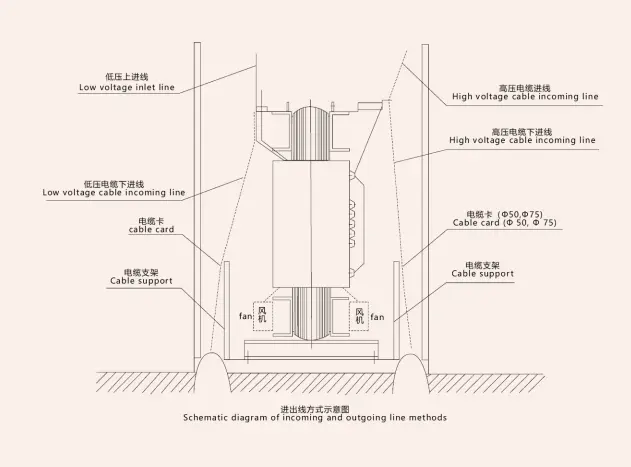

◆ டிரான்ஸ்ஃபார்மர் வெளிச்செல்லும் வரி முறை

வழக்கமான வெளிச்செல்லும் கோடுகள், நிலையான மூடப்பட்ட பஸ்பார் மற்றும் நிலையான பக்க வெளிச்செல்லும் கோடுகள் வெவ்வேறு இடைமுக படிவங்களின்படி தயாரிக்கப்படலாம், மேலும் சிறப்பு வெளிச்செல்லும் முறைகளையும் பயனர் தேவைகளுக்கு ஏற்ப வடிவமைக்க முடியும்.

◆ தொடர்புடைய தரநிலைகள் மற்றும் அளவுருக்கள்

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

மதிப்பிடப்பட்ட உயர் மின்னழுத்தம்: 10 (11,10.5,6.6,6.3,6) கே.வி.

மதிப்பிடப்பட்ட குறைந்த மின்னழுத்தம்: 0.4 கி.வி.

இணைப்புக் குழு: DYN11 அல்லது YYNO

உயர் மின்னழுத்த குழாய் வரம்பு: + 5 அல்லது + 2x2.5%

காப்பு நிலை: LL75AC35/LI0AC5

அதிர்வெண்: 50 ஹெர்ட்ஸ்

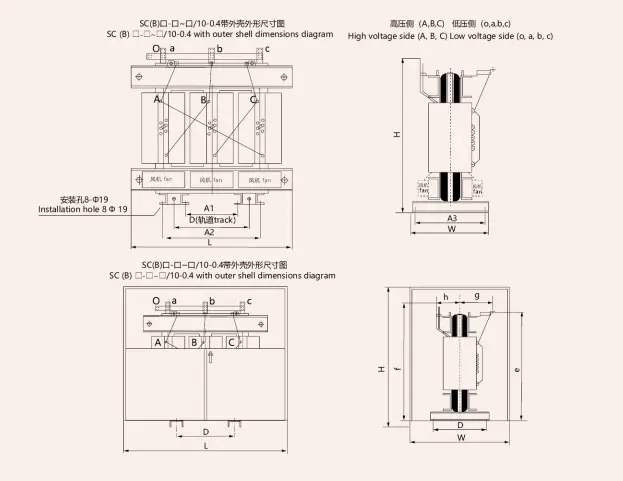

SC SCB10 வகை பிசின் இன்சுலேட்டட் உலர் வகை மின்மாற்றியின் தோற்றம் மற்றும் நிறுவல் பரிமாணம்

K 10KV SCB10 வகை பிசின் இன்சுலேட்டட் உலர் வகை மின்மாற்றியின் தொழில்நுட்ப அளவுருக்கள்
