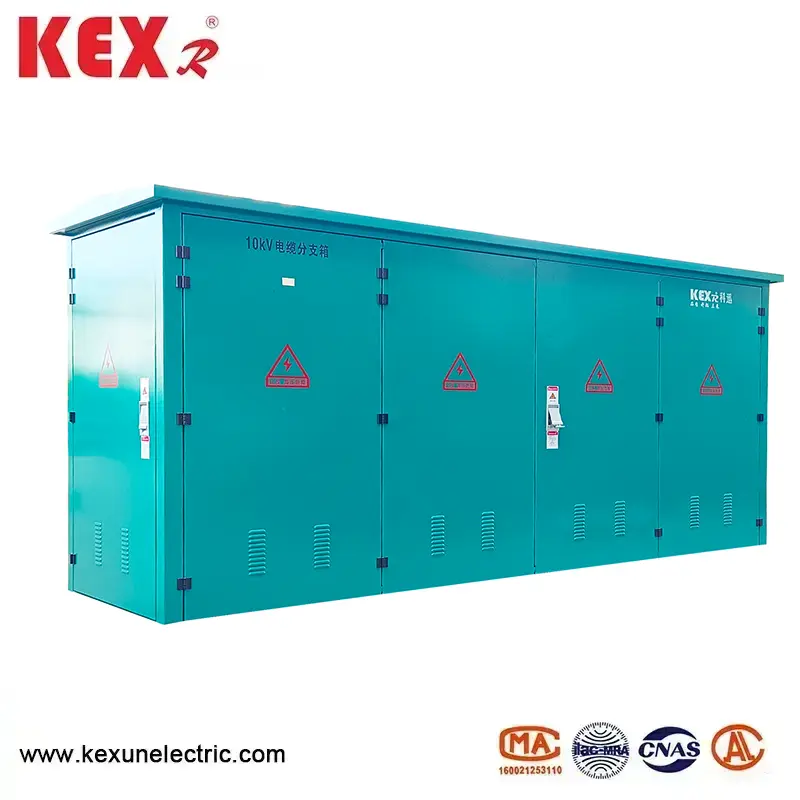

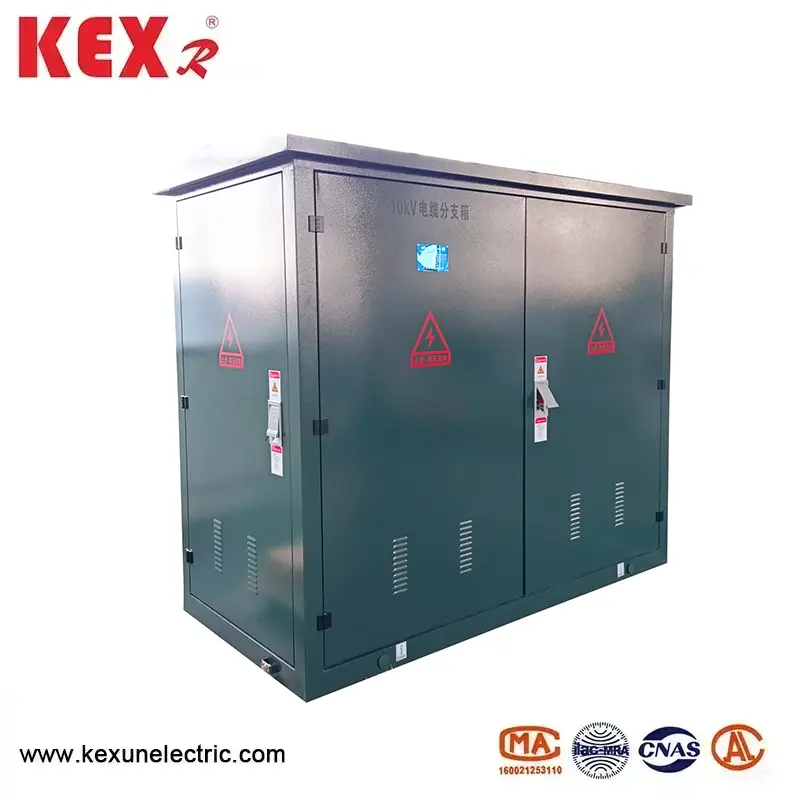

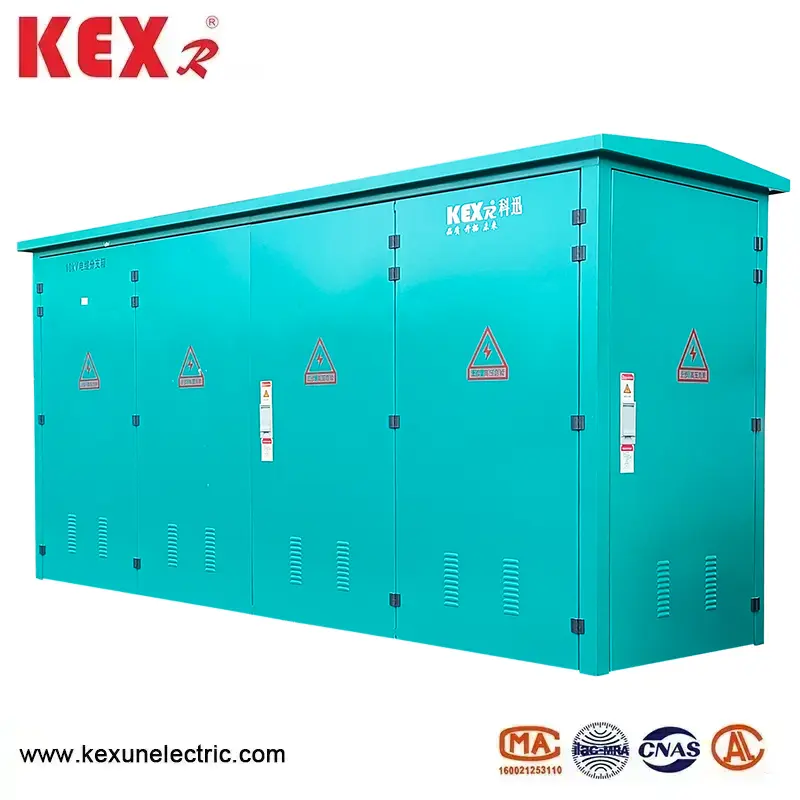

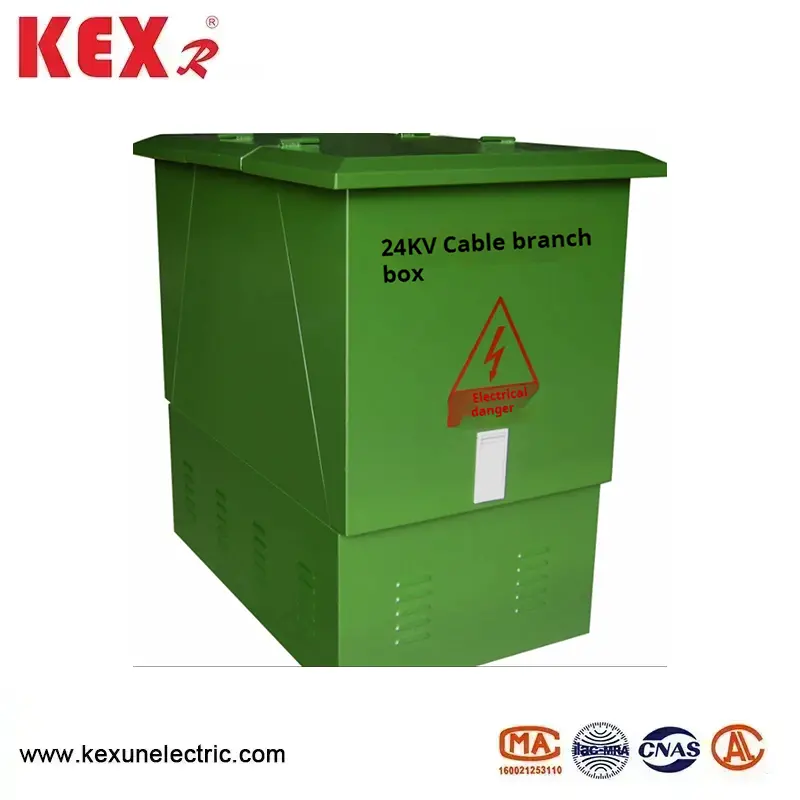

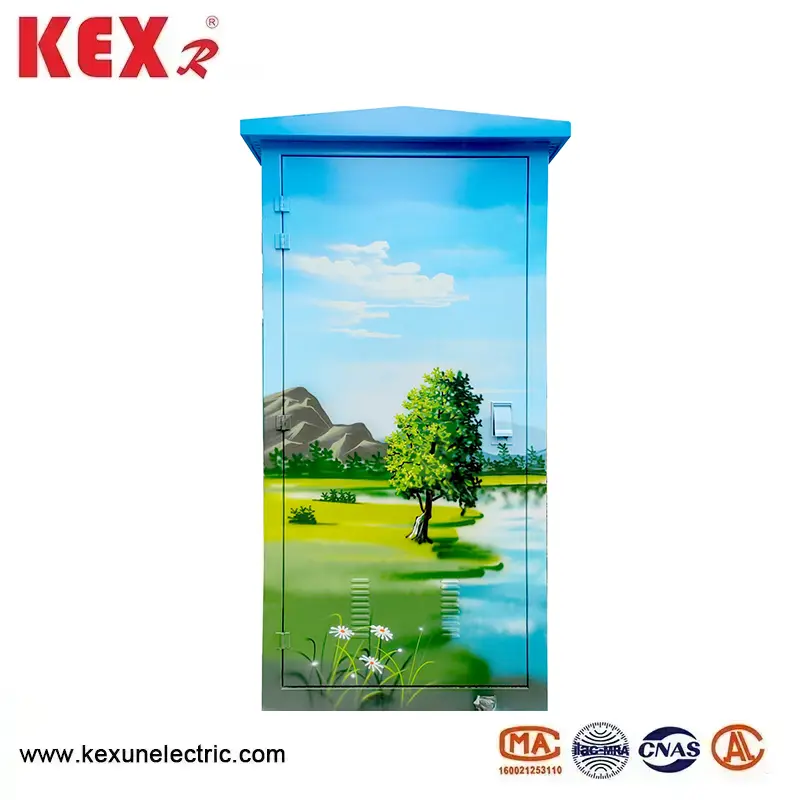

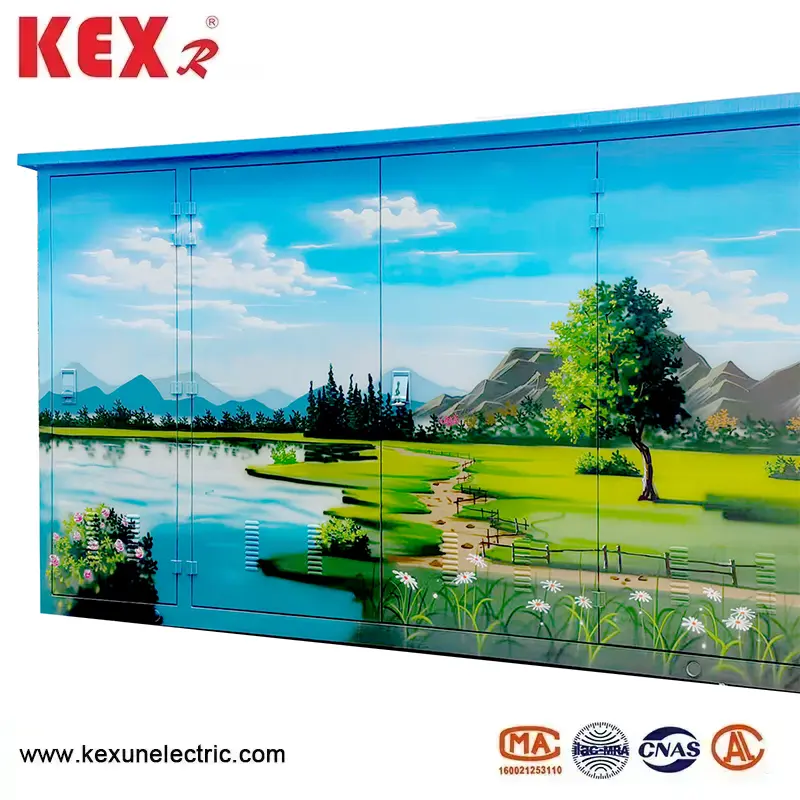

24 கே.வி கேபிள் பிரிக்கும் பெட்டி

K 24KV கேபிள் பிரிக்கும் பெட்டியின் முக்கிய பண்புகள்

▶ மின்னழுத்த தரம்: 24 கே.வி கேபிள் பிரித்தல் பெட்டி மதிப்பிடப்பட்ட மின்னழுத்தம் 24 கி.வி (ஐ.இ.சி 62271-200 அல்லது ஜிபி/டி 11022 தரத்திற்கு இணங்க).

Can முழுமையாக காப்பிடப்பட்ட முத்திரை: நேரடி பாகங்கள் திடமான காப்பு அல்லது SF6 வாயுவால் காப்பிடப்படுகின்றன, வெளிப்படும் கடத்தி, தூசி-ஆதாரம் மற்றும் நீர்ப்புகா (IP65/IP67) இல்லாமல்.

▶ ஐரோப்பிய பாணி செருகுநிரல் தொழில்நுட்பம்: டி-வகை அல்லது முழங்கை வகை கவச கேபிள் இணைப்பிகள் தரமானவை, மற்றும் நேரடி செருகுநிரல் ஆதரிக்கப்படுகிறது (சிறப்பு கருவிகள் தேவை).

▶ மட்டு விரிவாக்கம்: பிற்கால திறன் விரிவாக்கத்தை ஆதரிக்க நிலையான அலகுகள் (1 இன், 4 அவுட், 2 இன் மற்றும் 6 அவுட் போன்றவை) நெகிழ்வாக இணைக்கப்படலாம்.

K 24 கே.வி கேபிள் பிரிக்கும் பெட்டி வழக்கமான கட்டமைப்பு

Pox பெட்டி எஃகு /எஸ்.எம்.சி.யால் ஆனது, இது அரிப்பு-எதிர்ப்பு மற்றும் வெளிப்புற வடிவமைப்பு (-40 ℃ ~+70 ℃).

▶ இன்சுலேட்டட் பஸ் தாமிரம் அல்லது அலுமினியத்தால் ஆனது, சிலிகான் ரப்பர் /ஈபிடிஎம் காப்பு அடுக்குடன் மூடப்பட்டிருக்கும், மற்றும் காப்பு நிலை ≥50KV (சக்தி அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்).

▶ கேபிள் இணைப்பு

சோதனை புள்ளியுடன் (விரும்பினால்) 24 கே.வி கேடய செருகுநிரல் இணைப்பு (ஆர்ஐபி வகை மற்றும் ஈபிடிஎம் காப்பு போன்றவை).

Sevice பாதுகாப்பு சாதனத்தில் குறுகிய சுற்று தவறு தவறு காட்டி, நேரடி காட்சி மற்றும் மின்னல் கைது செய்பவர்.

கிரவுண்டிங் சிஸ்டம் பாக்ஸ் கிரவுண்டிங் டெர்மினல்+கேபிள் ஷீல்ட் கிரவுண்டிங், கிரவுண்டிங் எதிர்ப்பு ≤4Ω.

K 24KV கேபிள் பிரிக்கும் பெட்டியின் வழக்கமான பயன்பாட்டு காட்சிகள் வழக்கமான கட்டமைப்பு

Energy புதிய எரிசக்தி மின் நிலையம்: ஆஃப்ஷோர் காற்றாலை சக்தி 24 கே.வி கலெக்டர் வரி தட்டுதல்.

▶ தொழில்துறை பூங்கா: உயர் மின்னழுத்த மோட்டார் அல்லது மின்மாற்றியின் கேபிள் கிளை.

▶ சுரங்க/எண்ணெய் புலம்: வெடிப்பு-ஆதாரம் 24 கே.வி கிளை பெட்டி (முன்னாள் டி ஐ.ஐ.சி டி 4).

High நகர்ப்புற உயர் மின்னழுத்த விநியோக நெட்வொர்க்: கேபிள் ரிங் நெட்வொர்க் அமைச்சரவைக்கான மாற்றுத் திட்டம் (இடத்தைச் சேமிக்கும்)

K 24KV ஐரோப்பிய வகை கேபிள் பிரிக்கும் பெட்டியின் நிபந்தனைகளைப் பயன்படுத்துதல்

10KV ஐரோப்பிய வகை கேபிள் விநியோக பெட்டியின் சுற்றுப்புற வெப்பநிலை: -30 ~ 40

காற்றின் வேகம்: 34 மீ/எஸ்.எல். க்கு சமம் மற்றும் 700 பேலுக்கு மேல் இல்லை

ஈரப்பதம்: சராசரி தினசரி உறவினர் ஈரப்பதம் 95% க்கு மேல் இல்லை

சராசரி மாத உறவினர் ஈரப்பதம் 95% க்கு மேல் இல்லை

 அதிர்ச்சி எதிர்ப்பு: கிடைமட்ட முடுக்கம் 0.4 மீ/s² க்கு மேல் இல்லை, மற்றும் செங்குத்து முடுக்கம் 0.15m/s² க்கு மேல் இல்லை

ஐரோப்பிய வகை கேபிள் விநியோக பெட்டி நிறுவல் தளத்தின் சாய்வு: 3 க்கும் குறைவானது

நிறுவல் சூழல்: சுற்றியுள்ள காற்று வெளிப்படையாக அரிக்கும், எரியக்கூடிய வாயு, நீர் நீராவி போன்றவற்றால் மாசுபடக்கூடாது, மேலும் நிறுவல் தளத்தை வன்முறையில் அதிர்வுறக்கூடாது.

K 24KV ஐரோப்பிய வகை கேபிள் பிரிக்கும் பெட்டியின் தொழில்நுட்ப அளவுரு

K 24KV ஐரோப்பிய வகை கேபிள் பிரித்தல் பெட்டி ஒழுங்கு எண் விளக்கம்
