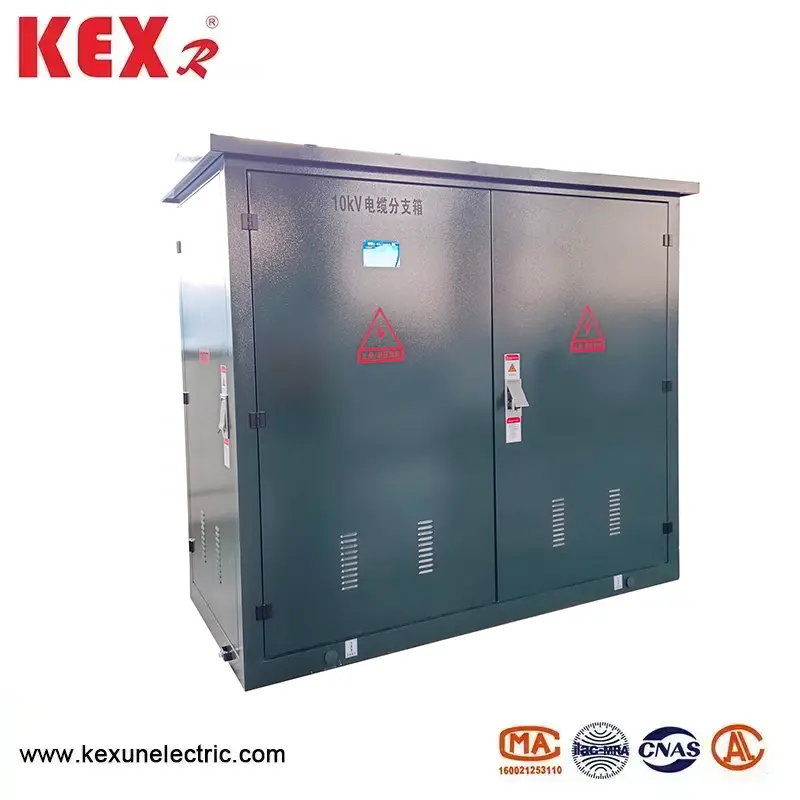

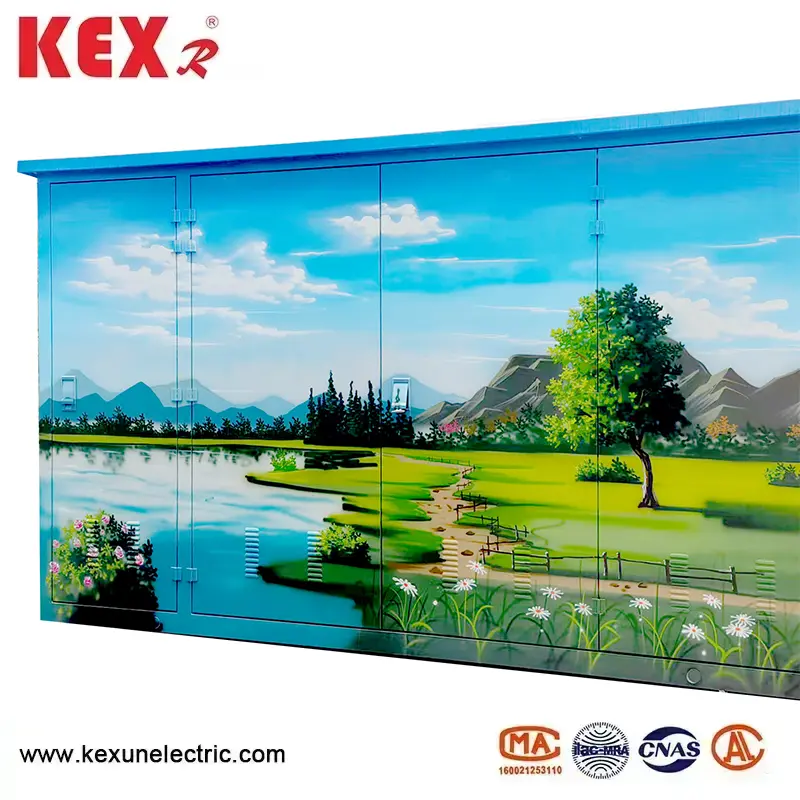

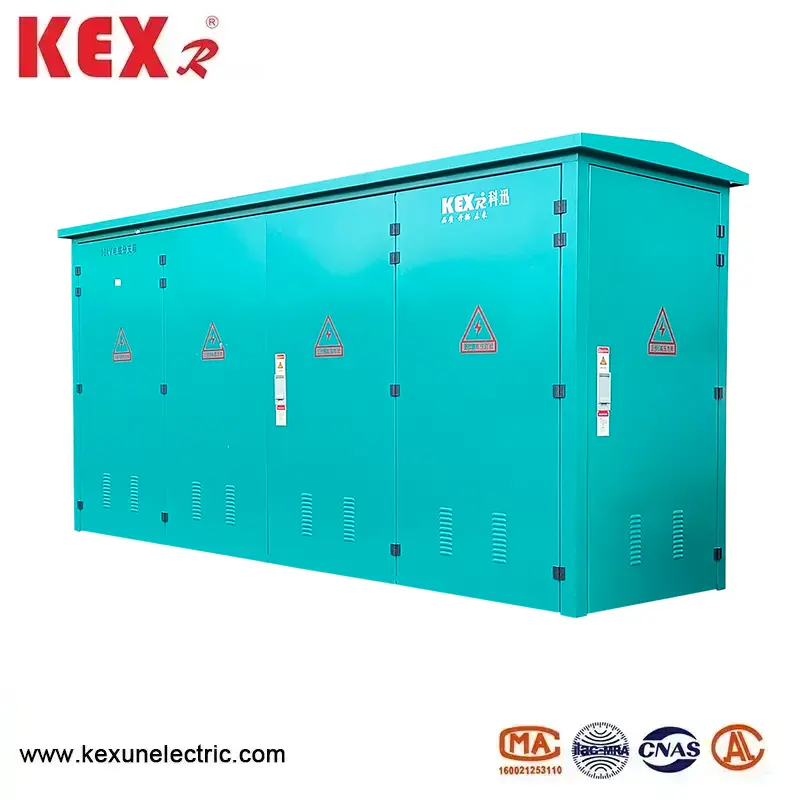

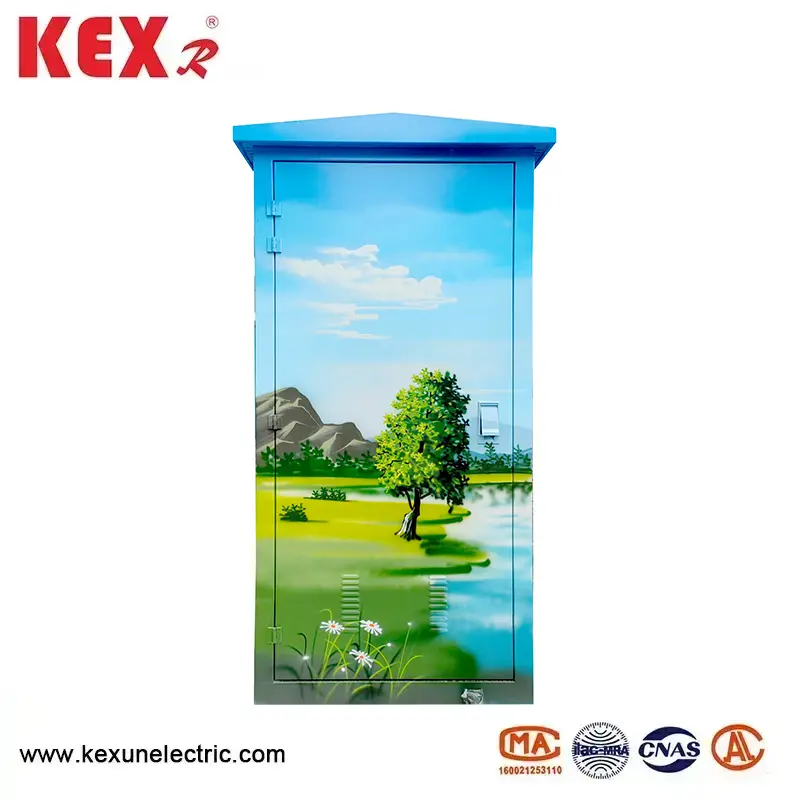

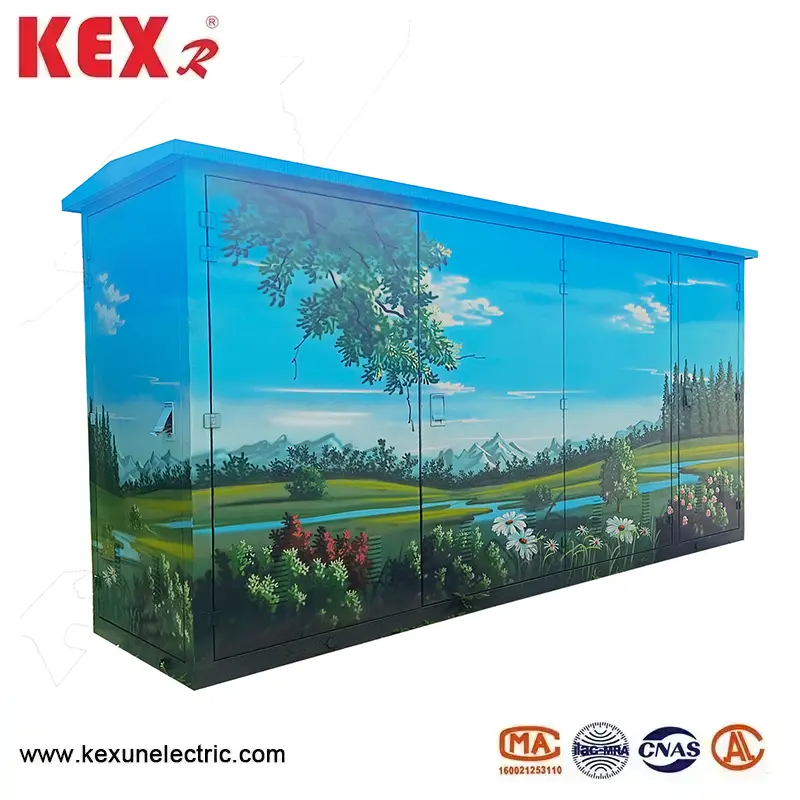

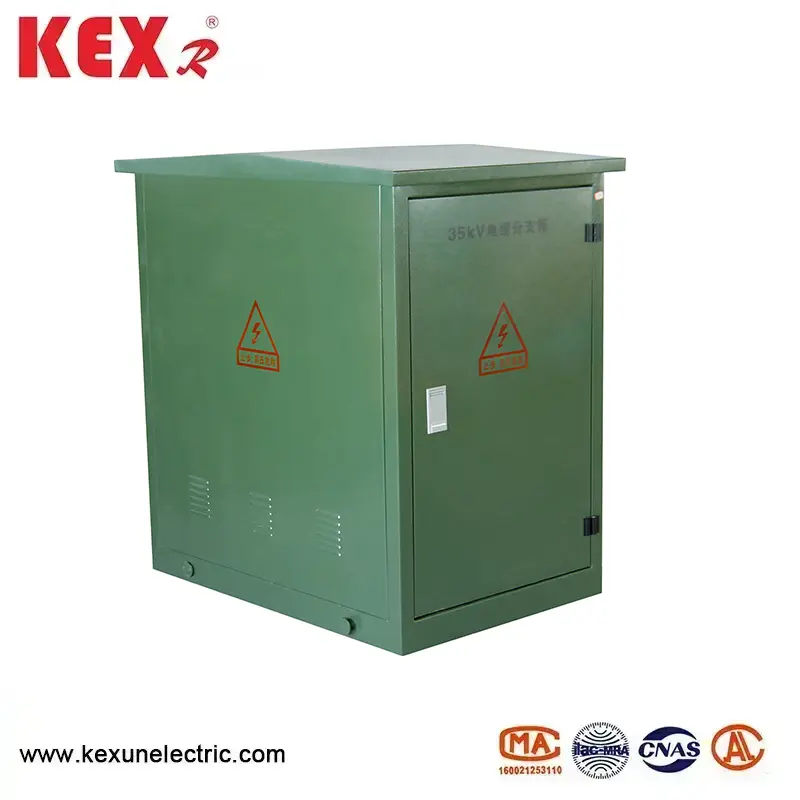

35 கி.வி கேபிள் சந்தி பெட்டி

35 35 கி.வி கேபிள் சந்தி பெட்டியின் முக்கிய அம்சம்

▶ மதிப்பிடப்பட்ட மின்னழுத்தம்: 35 கி.வி (IEC 62271-200 மற்றும் GB/T 11022 தரநிலைகளுக்கு இணங்க).

Cante முழு காப்பு மற்றும் முழு சீல்: திடமான காப்பு (எபோக்சி பிசின் மற்றும் சிலிகான் ரப்பர் போன்றவை) அல்லது எஸ்.எஃப் 6 வாயு காப்பு ஏற்றுக்கொள்ளப்படுகிறது, மேலும் ஐபி 65/ஐபி 67 இன் பாதுகாப்பு தரத்துடன் வெற்று கடத்தி இல்லை.

Imp ஐரோப்பிய செருகுநிரல் தொழில்நுட்பம்: நிலையான கவசம் செருகுநிரல் கேபிள் இணைப்பிகள் (ஆதரவு நேரடி செயல்பாடு (சிறப்பு கருவிகள் தேவை).

▶ மட்டு வடிவமைப்பு: உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகளை நெகிழ்வாக விரிவுபடுத்தலாம் (1 இன், 3 அவுட், 2 இன் மற்றும் 4 அவுட் போன்றவை).

▶ நுண்ணறிவு தேர்வு: தவறு காட்டி, வெப்பநிலை சென்சார், டி.டி.யு (விநியோக முனையம்) ஒருங்கிணைக்கப்படலாம்.

35 35 கி.வி கேபிள் சந்தி பெட்டியின் வழக்கமான கட்டமைப்பு கலவை

▶ பெட்டி

துருப்பிடிக்காத எஃகு /எஸ்.எம்.சி கலப்பு பொருள் அரிப்பு-எதிர்ப்பு மற்றும் வெளிப்புற பயன்பாட்டிற்கு ஏற்றது (-40 ℃ ~+70 ℃).

▶ இன்சுலேட்டட் பஸ்

தாமிரம் அல்லது அலுமினிய கடத்தி, சிலிகான் ரப்பர் /ஈபிடிஎம் காப்பு, சக்தி அதிர்வெண் மின்னழுத்தம் ≥70 கே.வி, மின்னல் தூண்டுதல் 170 கி.வி.

▶ கேபிள் இணைப்பு

சோதனை புள்ளிகளுடன் (விரும்பினால்) 35 கி.வி கவசம் செருகுநிரல் இணைப்பிகள் (டி-வகை மற்றும் முழங்கை வகை போன்றவை).

▶ பாதுகாப்பு சாதனம்

மின்னல் கைது செய்பவர், குறுகிய சுற்று தவறு காட்டி மற்றும் நேரடி காட்சி தேர்ந்தெடுக்கப்படலாம்.

▶ கிரவுண்டிங் சிஸ்டம்

பெட்டி மற்றும் கேபிள் கவசம் அடுக்கு நம்பகத்தன்மையுடன் தரையிறக்கப்பட்டுள்ளது (தரையிறக்கும் எதிர்ப்பு ≤4Ω).

○ 35 கி.வி கேபிள் சந்தி பெட்டி நிறுவல் மற்றும் செயல்பாடு மற்றும் பராமரிப்பு

 ◆ நிறுவல் தேவைகள்

கேபிள் அகற்றுதல் மற்றும் வெட்டுதல்: காப்பு அடுக்கை சேதப்படுத்துவதைத் தவிர்க்க கூட்டு விவரக்குறிப்புகளை (பிழை 1 மிமீ) துல்லியமாக பொருத்துங்கள்.

Install இணைப்பு நிறுவல்: தொடர்பு மேற்பரப்பை சுத்தம் செய்து ஆக்ஸிஜனேற்றத்தைத் தடுக்க சிலிகான் கிரீஸைப் பயன்படுத்துங்கள். ஒரு முறுக்கு குறடு மூலம் இறுக்குங்கள் (எடுத்துக்காட்டாக, டி-மூட்டுக்கு 35 ~ 40n மீ தேவை).

▶ கிரவுண்டிங்: பெட்டி மற்றும் கேபிள் கவசம் நம்பத்தகுந்த வகையில் தரையிறக்கப்பட வேண்டும் (தரையில் எதிர்ப்பு ≤4Ω).

Action பாதுகாப்பான செயல்பாடு

Effeen மின்சாரம் செயலிழந்த பிறகு மின்சாரத்தை சரிபார்த்து, செயல்படும் போது இன்சுலேடிங் கையுறைகள் மற்றும் கண்ணாடிகளை அணியுங்கள்.

The இணைப்பியை செருகுவதற்கும் அவிழ்ப்பதற்கும் முன், கிரவுண்டிங் சுவிட்ச் மூடப்பட்டிருப்பதை உறுதிப்படுத்தவும் (ஏதேனும் இருந்தால்).

◆ பராமரிப்பு பரிந்துரை

Inspection வருடாந்திர ஆய்வு: அகச்சிவப்பு வெப்பநிலை அளவீட்டு (மூட்டுகளின் வெப்பநிலை உயர்வைக் கண்காணிப்பதில் கவனம் செலுத்துகிறது).

Seppect முத்திரை ஆய்வு: சீல் வளையத்தை ஐந்து ஆண்டுகளுக்கு ஒரு முறை மாற்றவும் (ஈரப்பதம் மற்றும் தூசி ஆதாரம்).

▶ காப்பு சோதனை: ஒவ்வொரு 3 வருடங்களுக்கும் ஒரு தாங்கி மின்னழுத்த சோதனையை நடத்துங்கள்.

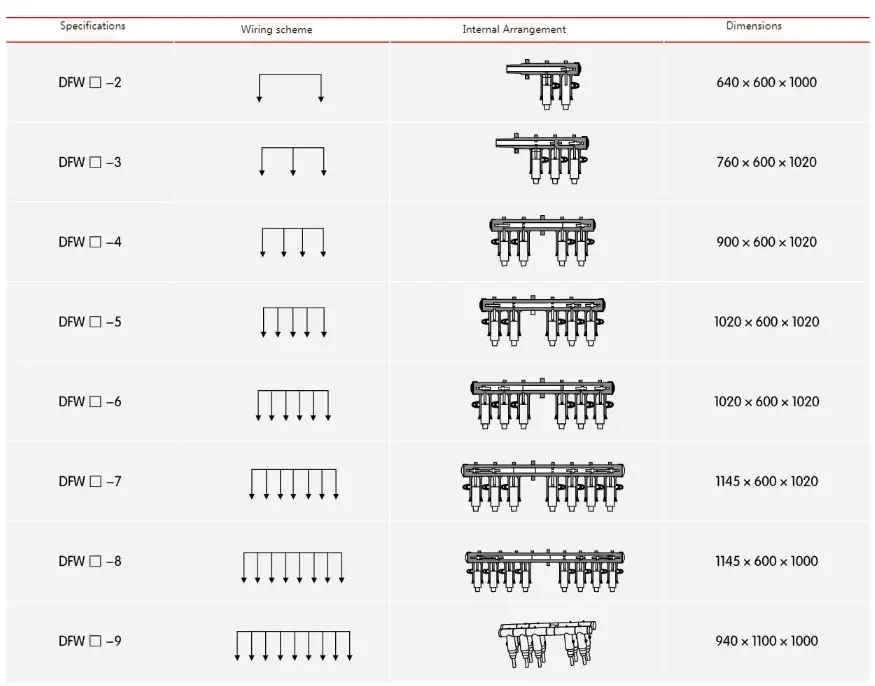

35 35 கி.வி ஐரோப்பிய வகை கேபிள் சந்தி பெட்டியின் தொழில்நுட்ப அளவுரு

K 35 கி.வி ஐரோப்பிய வகை கேபிள் சந்தி பெட்டி ஒழுங்கு எண் விளக்கம்
