அனைத்து மூடப்பட்ட காப்பிடப்பட்ட எரிவாயு அமைச்சரவை

Use பயன்பாட்டின் நிபந்தனைகள்

KXMR6-12 வகை அனைத்து மூடப்பட்ட இன்சுலேட்டட் எரிவாயு அமைச்சரவை உயர் மற்றும் குறைந்த வெப்பநிலை (+40 ℃ ~ -40 ℃), ஈரப்பதம், தூசி, உப்பு மாசுபாடு, சுரங்கங்கள் மற்றும் அதிக உயரம் (1000 மீ) போன்ற பல்வேறு சூழல்களுக்கு ஏற்றது, 24 மணி நேரத்திற்குள் தண்ணீரில் குறுகிய காலமாக மூழ்குவது பயன்பாட்டை பாதிக்காது.

குறிப்பு: உயரம் அதிகமாக இருந்தால், தயவுசெய்து குறிப்பிட்ட உயரத்தைக் குறிக்கவும்.

Pations தயாரிப்பு அம்சங்கள்

▶ KXRM6-12 அனைத்து மூடப்பட்ட இன்சுலேட்டட் எரிவாயு அமைச்சரவை SF6 வாயுவை ARC ஐ அணைக்கும் மற்றும் இன்சுலேடிங் நடுத்தரமாகப் பயன்படுத்துகிறது.

Count அமைச்சரவை முழுமையாக சீல் வைக்கப்பட்டு காப்பிடப்பட்டுள்ளது; பஸ்பர்கள், சுவிட்சுகள் மற்றும் நேரடி பாகங்கள் முழுமையாக எஃகு ஷெல்லில் இணைக்கப்பட்டுள்ளன.

The குழி 1.4bar SF6 வாயுவால் நிரப்பப்படுகிறது, மேலும் பாதுகாப்பு நிலை IP67 ஐ அடைகிறது: முழு சுவிட்ச் சாதனமும் வெளிப்புற சுற்றுச்சூழல் நிலைமைகளால் முற்றிலும் பாதிக்கப்படாது, இது குறுகிய கால நீர் மூழ்குவது போன்ற தீவிர நிகழ்வுகளில் கூட சுவிட்சின் இயல்பான செயல்பாட்டை உறுதி செய்ய முடியும், மேலும் தயாரிப்பு வாழ்க்கைக்கு பராமரிப்பு இல்லாதது.

The அமைச்சரவை ஒரு சரியான "ஐந்து-தடுப்பு" இன்டர்லாக் சாதனத்தைக் கொண்டுள்ளது, இது மனித தவறான செயல்களால் ஏற்படும் பணியாளர்கள் மற்றும் உபகரணங்களின் செயல்பாட்டு தோல்விகளை முற்றிலுமாக நீக்குகிறது.

Cab அனைத்து பெட்டிகளும் நம்பகமான பாதுகாப்பான அழுத்த நிவாரண சேனல்களைக் கொண்டுள்ளன, இது தீவிர நிகழ்வுகளில் கூட ஆபரேட்டர்களின் தனிப்பட்ட பாதுகாப்பை உறுதி செய்ய முடியும்.

Cop அமைச்சரவை இரண்டு வகைகளாக பிரிக்கப்பட்டுள்ளது: நிலையான அலகு சேர்க்கை மற்றும் விரிவாக்கக்கூடிய அலகு சேர்க்கை.

K KXRM6-12 இன் அளவு அனைத்து மூடப்பட்ட இன்சுலேட்டட் எரிவாயு அமைச்சரவையும் நிறுவ வசதியானது, மேலும் இது குறுகிய இடம் மற்றும் மோசமான சுற்றுச்சூழல் நிலைமைகளைக் கொண்ட இடங்களுக்கு ஏற்றதாக இருக்கும்.

Moperation பயனர்களின் வெவ்வேறு தேவைகளுக்கு ஏற்ப அமைச்சரவையில் மின்சார, ரிமோட் கண்ட்ரோல் மற்றும் கண்காணிப்பு சாதனங்கள் பொருத்தப்படலாம்.

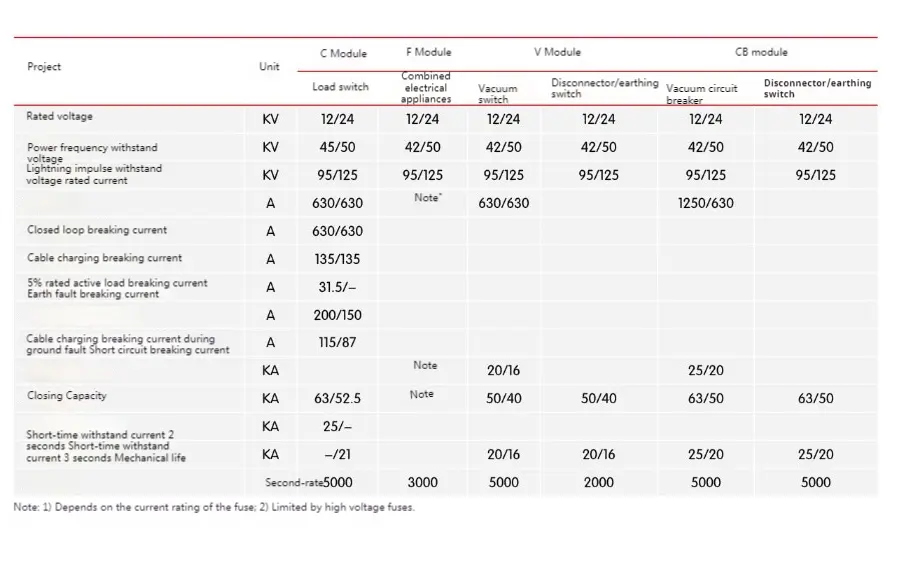

● தொழில்நுட்ப அளவுரு

● மின்மாற்றி மற்றும் வரி பாதுகாப்பு

KXRM6-12 அனைத்து மூடப்பட்ட இன்சுலேட்டட் எரிவாயு அமைச்சரவை அலகு ஒருங்கிணைந்த வகை இரண்டு மின்மாற்றி பாதுகாப்பு முறைகளை வழங்குகிறது, அதாவது, சுமை சுவிட்ச் உருகி சேர்க்கை கருவி மற்றும் ரிலே பாதுகாப்புடன் சர்க்யூட் பிரேக்கர்.

1. டிரான்ஸ்ஃபார்மர் பாதுகாப்பு என்பது தற்போதைய-கட்டுப்படுத்தும் உயர் மின்னழுத்த உருகி மற்றும் சுமை சுவிட்சின் கலவையாகும். உருகி அறை அலகு முன்புறத்தில் அமைந்துள்ள ஒரு தனி பூட்டப்பட்ட அடைப்புக்கு பின்னால் நிறுவப்படும். சுமை சுவிட்ச் ஒரு வசந்த ஆற்றல் சேமிப்பு பொறிமுறையைப் பயன்படுத்துகிறது, இது ஃபியூஸ் ஸ்ட்ரைக்கரால் தூண்டப்படலாம்.

2. உருகியை மாற்றுவதை எளிதாக்குவதற்காக, உருகி அறையின் இறுதி அட்டையை அகற்ற இயக்க கைப்பிடி பயன்படுத்தப்படலாம். உருகியின் ட்ரிப்பிங் பொறிமுறையானது முன் நிலைநிறுத்தப்பட்டுள்ளது, இது முழு அமைப்பின் நீர்ப்புகா செயல்திறனை உறுதி செய்கிறது.

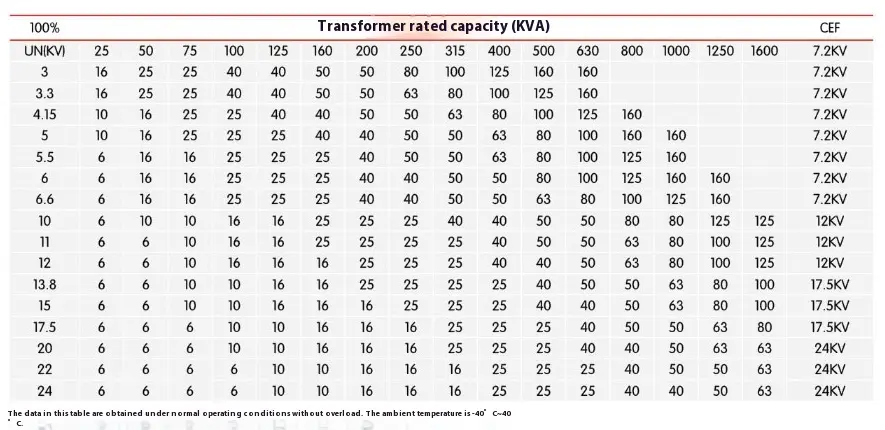

● உருகி மற்றும் மின்மாற்றி ஒப்பீட்டு அட்டவணை

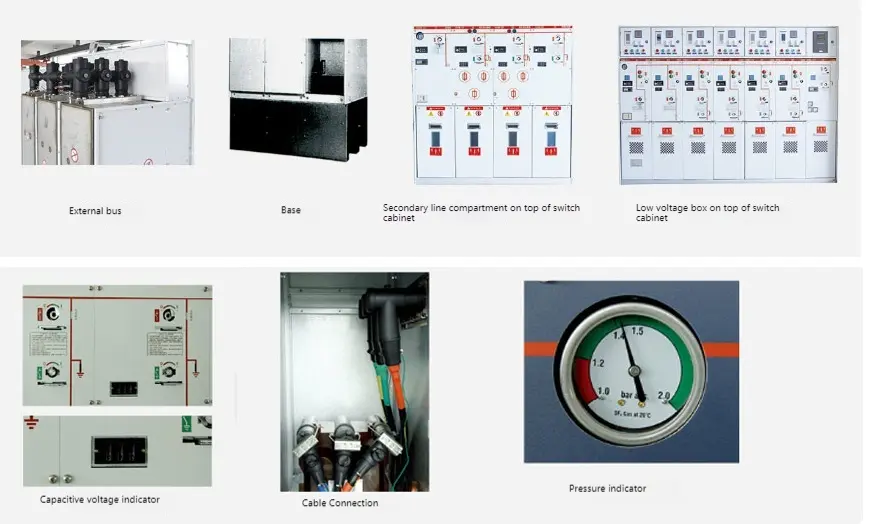

Opets விருப்ப பாகங்கள்

◆ துணை தொடர்பு

அனைத்து சுமை சுவிட்சுகள் மற்றும் சர்க்யூட் பிரேக்கர்கள் சுவிட்ச் நிலையைக் குறிக்கும் 2NO+2NC உடன் பொருத்தப்படலாம். மின்மாற்றி சுவிட்ச் மற்றும் சர்க்யூட் பிரேக்கரில் ஒரு இணையான பயண சுருள் (ஏசி அல்லது டிசி) நிறுவப்படலாம், மேலும் குறைந்த மின்னழுத்த கட்டுப்பாட்டு கூறு முன் பேனலின் பின்னால் அமைந்துள்ளது.

◆ மின்னழுத்த அறிகுறி

கொள்ளளவு மின்னழுத்த காட்டி புஷிங் சார்ஜ் செய்யப்பட்டதா இல்லையா என்பதைக் காட்டுகிறது, மேலும் அதில் உள்ள சாக்கெட் அணு கட்டத்திற்கு பயன்படுத்தப்படலாம்.

Curct குறுகிய சுற்று மற்றும் தரை தவறு காட்டி

தவறான இருப்பிடத்தை எளிதாக்குவதற்காக, கேபிள் சுவிட்ச் தொகுதிக்கு எளிய தவறு கண்டறிதலுக்கான குறுகிய சுற்று மற்றும் கிரவுண்டிங் தவறு குறிகாட்டிகள் பொருத்தப்படலாம்.

Operace மின்சார செயல்பாடு

கேபிள் சுவிட்ச் அலகு மற்றும் மின்மாற்றி அலகு ஆகியவற்றின் கையேடு செயல்பாட்டு பொறிமுறைக்கான நிலையான திட்டமாகும். மின்சார இயக்க பொறிமுறையை நிறுவவும் நீங்கள் தேர்வு செய்யலாம். கேபிள் சுவிட்சுகள், வெற்றிட சர்க்யூட் பிரேக்கர்கள் மற்றும் கிரவுண்டிங் சுவிட்சுகள் அனைத்தும் முன் பேனலின் பின்னால் அமைந்துள்ள வழிமுறைகளால் இயக்கப்படுகின்றன. அனைத்து சுவிட்சுகள் மற்றும் சர்க்யூட் பிரேக்கர்களை இயக்க கைப்பிடி (நிலையான உள்ளமைவு) மூலம் இயக்க முடியும், அல்லது மோட்டார் இயக்க பொறிமுறையை (பாகங்கள்) பொருத்தலாம். இருப்பினும், கிரவுண்டிங் சுவிட்சை கைமுறையாக மட்டுமே இயக்க முடியும், மேலும் தவறு மின்னோட்டத்தை மூடும் திறனைக் கொண்ட ஒரு வழிமுறை கட்டமைக்கப்படுகிறது.

◆ கேபிளிங்

DIN47636 க்கு இணங்க நிலையான புஷிங்ஸ் நிறுவப்பட்டுள்ளன. அனைத்து புஷிங்ஸும் தரையில் இருந்து ஒரே உயரத்தைக் கொண்டுள்ளன, மேலும் அவை கேபிள் அறை கவர் தட்டு மூலம் பாதுகாக்கப்படுகின்றன. சில கவர் தகடுகளை கிரவுண்டிங் சுவிட்சுடன் இணைக்க முடியும், மேலும் சிறப்பு இரட்டை கேபிள் அறை கவர் தகடுகளையும் இரட்டை கேபிள் உள்வரும் கோடுகளுக்கும் பயன்படுத்தலாம்.

◆ அழுத்தம் காட்டி

வழக்கமாக ஒரு அழுத்தம் காட்டி பொருத்தப்பட்டிருக்கும், இது ஒரு அழுத்த அளவால் உருவாகிறது. கூடுதலாக, அழுத்தம் குறைப்பைக் குறிக்க மின் தொடர்புகள் வழங்கப்படலாம்.

Lock விசை பூட்டு

சர்க்யூட் பிரேக்கர்கள், சுமை சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகளுக்கான முக்கிய பூட்டுகள் நிறுவப்படலாம். இது லாக் இன்டர்லாக் அரை-ஷெல்டருடன் பொருத்தப்படலாம், இது சர்க்யூட் பிரேக்கர்கள், சுமை சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகளுக்கு ஏற்றது.

◆ தணிக்கும்

அனைத்து ரிங் நெட்வொர்க் அலகுகளும் வில் கைது செய்பவர்களைக் கொண்டிருக்கலாம். டி, டி மற்றும் வி தொகுதிகள் உள்ளிட்ட உள்வரும் புஷிங்கில் ஆர்க் கைது செய்பவர்கள் தானாகவே மூடப்படுவார்கள், மேலும் அனைத்து கேபிள் தொகுதிகளும் ஒரு வில் கைதுசெய்யப்பட்டவருடன் பொருத்தப்படலாம். அவர்கள் அலகுடன் ஆர்டர் செய்ய வேண்டும், அதை மாற்ற முடியாது. இந்த முறையால் வில் அணைக்கும் கருவியின் செயலைக் குறிக்கலாம், மேலும் SF6 அமைச்சரவையில் உள்ள மின் தொடர்புகள் முன் பேனலின் பின்னால் உள்ள முனையத்துடன் இணைக்கப்பட்டுள்ளன.

Program நிரல் விளக்கம்

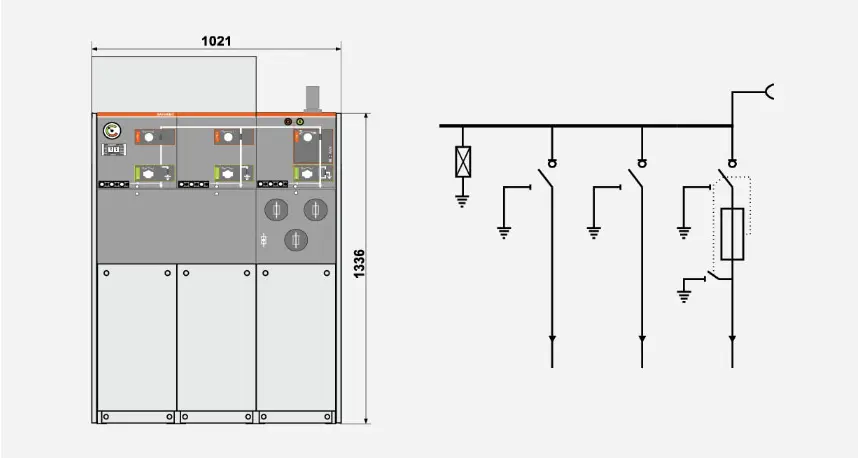

◆ திட்டம் 1 SA+CCF+

பஸ்ஸில் மின்னல் கைது செய்பவரை நிறுவி விரிவாக்கத்திற்கு விடுங்கள்.

குறிப்பு: சுவிட்ச் அலகுகளின் எண்ணிக்கை 3 க்கும் குறைவாக இருக்காது.

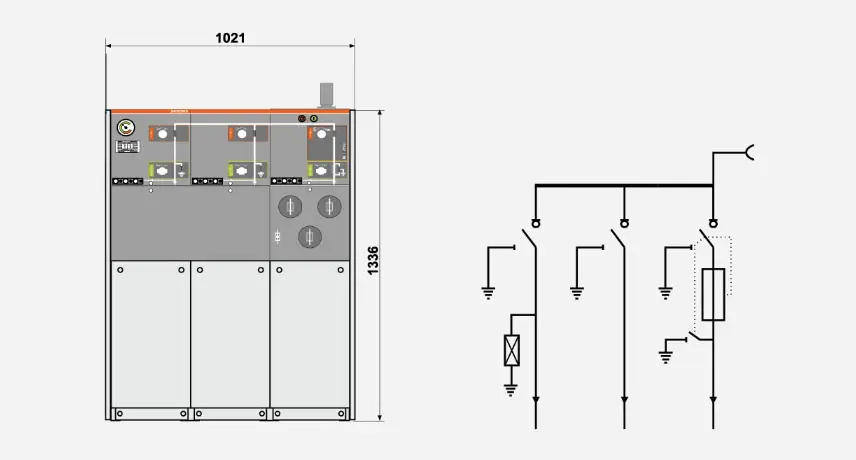

◆ திட்டம் 2 CCF+

உள்வரும் வரிசையில் மின்னல் கைது செய்பவரை நிறுவி இருப்பு விரிவாக்கத்தை நிறுவவும்.

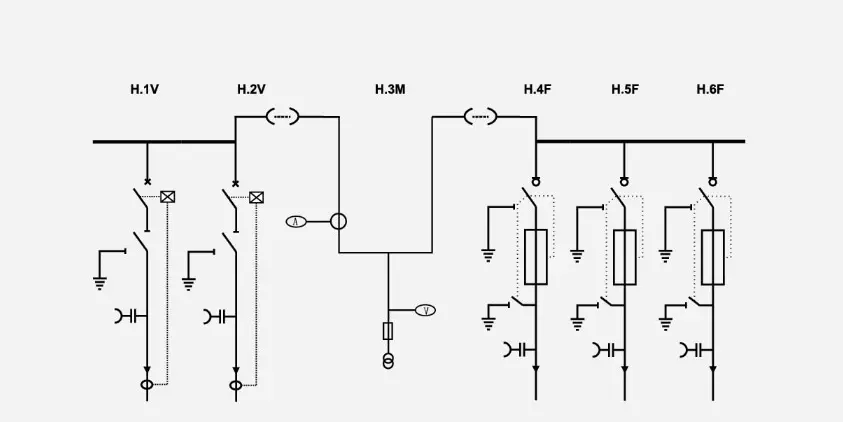

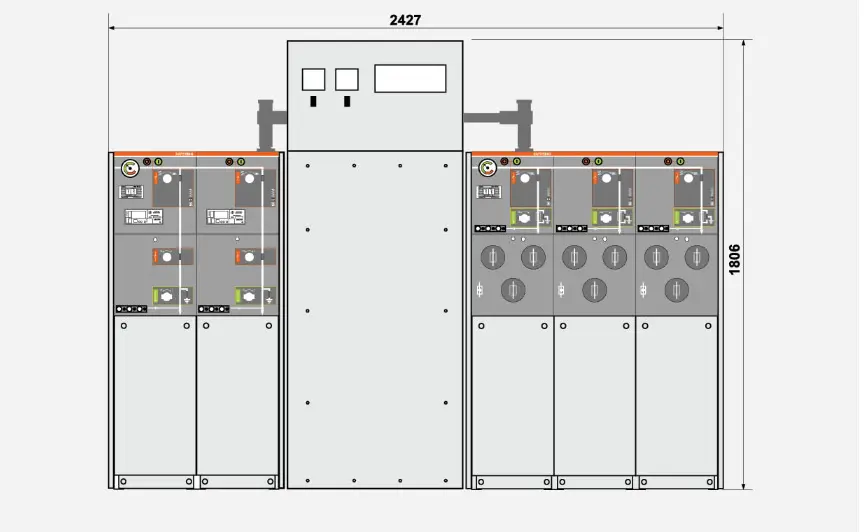

◆ திட்டம் 3 W+M+FFF

உயர் அழுத்த பக்க கணக்கீடு
