ஹெக்ஸாஃப்ளூரைடு மோதிரம் பிரதான அலகு

Application முக்கிய பயன்பாடு

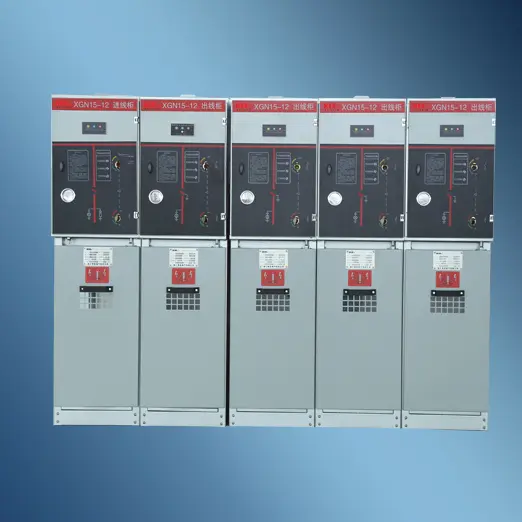

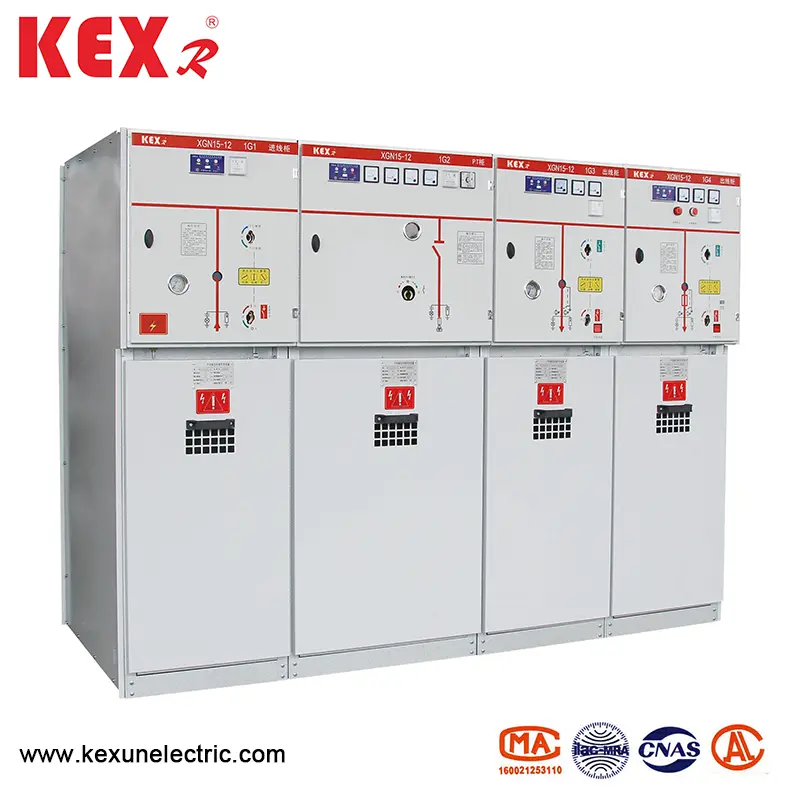

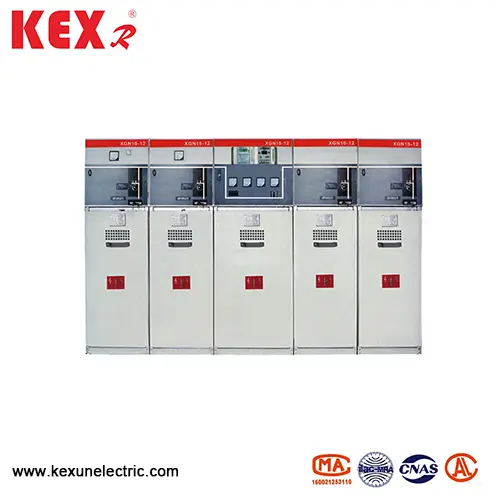

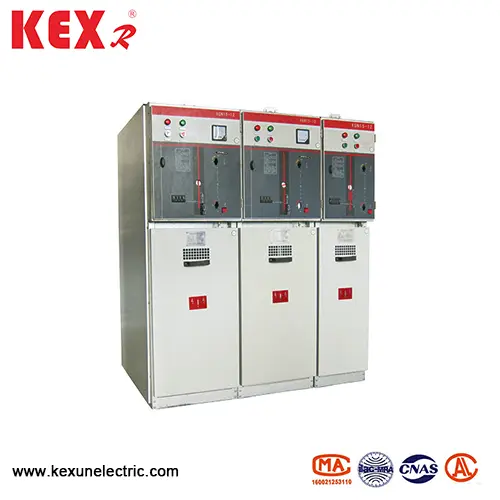

எக்ஸ்ஜிஎன் 15-12 வகை ஹெக்ஸாஃப்ளூரைடு ரிங் பிரதான அலகு ஏசி 50 ஹெர்ட்ஸ் மற்றும் 12 கி.வி மின் அமைப்புகளுக்கு ஏற்றது, தொழில்துறை மற்றும் சிவில் கேபிள் மோதிர நெட்வொர்க்குகள் மற்றும் மின்சாரம் வழங்கல் முனைய திட்டங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது, குறிப்பாக நகர்ப்புற குடியிருப்பு பகுதிகள், சிறிய இரண்டாம் நிலை துணை மின்நிலையங்கள், மாறுதல் நிலையங்கள், தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், ஷாப்பிங் மால்கள், விமான நிலையங்கள், சுரங்கங்கள், புழுக்கள், புழுக்கள்.

Use பயன்பாட்டின் நிபந்தனைகள்

▶ உயரம்: ≤ 1000 மீ. (சிறப்புத் தேவைகள் இருந்தால், ஆர்டர் செய்யும் போது அவற்றைக் குறிக்கவும்)

▶ சுற்றுச்சூழல் வெப்பநிலை: -25 ~ 40

▶ சராசரி தினசரி உறவினர் ஈரப்பதம் ： ≤95%

▶ சராசரி மாதாந்திர உறவினர் ஈரப்பதம் ： ≤90%;

▶ அதிர்ச்சி எதிர்ப்பு பட்டம் ： 8 பட்டம்

Wack வன்முறை அதிர்வு, தாக்கம், தீ, ரசாயன அரிப்பு மற்றும் வெடிப்பு ஆகியவற்றிலிருந்து விடுபட்ட இடங்கள்.

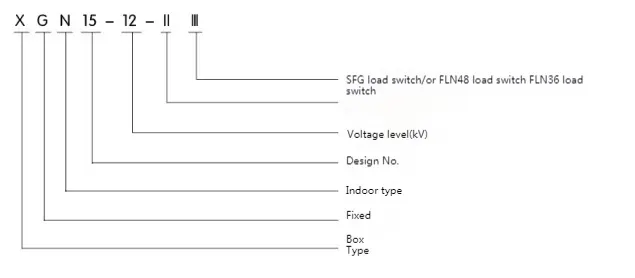

Model மாதிரி மற்றும் பொருள்

● அளவுகோல்கள் சந்திக்கின்றன

XGN15-12 வகை ஹெக்ஸாஃப்ளூரைடு மோதிரம் பிரதான அலகு பின்வரும் அளவுகோல்களை பூர்த்தி செய்கிறது:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

Temphat தொழில்நுட்ப அளவுருக்கள் மற்றும் பரிமாணம்

Switch சுமை சுவிட்ச் அமைச்சரவையின் கட்டமைப்பு மற்றும் அடிப்படை கூறுகள்

◆ XGN15-12 வகை ஹெக்ஸாஃப்ளூரைடு ரிங் பிரதான அலகு அமைப்பு: பஸ் அறை+சுமை சுவிட்ச் கேபிள் அறை+இயக்க பொறிமுறையானது+இன்டர்லாக் பொறிமுறை மற்றும் குறைந்த மின்னழுத்த கட்டுப்பாட்டு அறை

சுவிட்ச் சுமை

சுவிட்ச் அறையில் மூன்று நிலைய சுமை சுவிட்ச் நிறுவப்பட்டுள்ளது. சுமை சுவிட்சின் ஷெல் எபோக்சி பிசினால் ஆனது மற்றும் சல்பர் ஹெக்ஸாஃப்ளூரைடு (எஸ்.எஃப்) நிரப்பப்படுகிறது. ) எரிவாயு ஒரு இன்சுலேடிங் ஊடகம், மற்றும் வாடிக்கையாளரின் தேவைகளுக்கு ஏற்ப சுவிட்ச் அறையில் SF ஐ நிறுவலாம். அலாரம் தொடர்புடன் வாயு அடர்த்தி மீட்டர் அல்லது வாயு அடர்த்தி மீட்டர்.

◆ கேபிள் அறை

சுமை சுவிட்ச் அமைச்சரவையில் ஏராளமான கேபிள் அறை உள்ளது, இது முக்கியமாக கேபிள் இணைப்பிற்குப் பயன்படுத்தப்படுகிறது, இதனால் ஒற்றை கோர் அல்லது மூன்று கோர் கேபிள்களை எளிய பொருத்தப்படாத கேபிள் தலைகளால் இணைக்க முடியும், அதே நேரத்தில், மின்னல் கைது செய்பவர், தற்போதைய மின்மாற்றி, குறைந்த கிரவுண்டிங் சுவிட்ச் மற்றும் பிற கூறுகள் போதுமான இடத்தில் நிறுவப்படலாம். நிலையான வடிவமைப்பின் படி, அலமாரியில் கண்காணிப்பு சாளரம் மற்றும் பாதுகாப்பு இன்டர்லாக் சாதனம் உள்ளது, மேலும் கேபிள் அறையின் கீழ் தட்டு சீல் கவர் மற்றும் கேபிள் கிளாம்புடன் பொருத்தமான அளவிலான ஆதரவு சட்டத்துடன் பொருத்தப்பட்டுள்ளது. கேபிள் நிறுவலை எளிதாக்க கேபிள் அறையின் கீழ் தட்டு மற்றும் முன் கதவு சட்டத்தை அகற்றலாம்.

Meconcise பிசைதல் பொறிமுறை, இன்டர்லாக் வழிமுறை மற்றும் குறைந்த அழுத்த கட்டுப்பாட்டு அறை

இன்டர்லாக் கொண்ட குறைந்த மின்னழுத்த அறை ஒரே நேரத்தில் கட்டுப்பாட்டுக் குழுவின் பாத்திரத்தை வகிக்கிறது. குறைந்த மின்னழுத்த அறையில் நிலை காட்டி, மெக்கானிக்கல் இன்டர்லாக் மற்றும் சாதனம் கொண்ட வசந்த இயக்க பொறிமுறையுடன் பொருத்தப்பட்டுள்ளது, மேலும் துணை தொடர்புகள், டிரிப்பிங் சுருள், அவசரகால டிரிப்பிங் பொறிமுறையானது, கொள்ளளவு நேரடி காட்சி, முக்கிய பூட்டு மற்றும் மின்சார இயக்க சாதனம் ஆகியவற்றைக் கொண்டிருக்கலாம். அதே நேரத்தில், குறைந்த மின்னழுத்த அறையில் உள்ள இடத்தை கட்டுப்பாட்டு சுற்று, அளவிடும் கருவி மற்றும் பாதுகாப்பு ரிலே ஆகியவற்றைக் கொண்டிருக்கலாம். 750 மிமீ அகலமான அமைச்சரவையில் இரண்டு ஒத்த குறைந்த மின்னழுத்த அறைகள் உள்ளன, அவை அதிக பாகங்கள் பொருத்தப்படலாம். முழு XGN15 சுவிட்ச் அமைச்சரவையையும் இரண்டு பகுதிகளாகப் பிரிக்கலாம், அமைச்சரவையின் மேல் பகுதியில் பஸ் அறை, சுமை சுவிட்ச், இயக்க பொறிமுறை மற்றும் குறைந்த மின்னழுத்த அறை ஆகியவை அடங்கும், இது கீழ் கேபிள் அறையிலிருந்து பிரிக்கப்படுகிறது. எனவே, மேல் பிரிவில் நிறுவப்பட்ட உபகரணங்களை பாதுகாப்பாகவும் வசதியாகவும் மாற்றியமைத்து சீர்திருத்தலாம், மேலும் முழு மேல் அலகு மாற்றப்படலாம்.

◆ பஸ் அறை

பஸ் அறை அமைச்சரவையின் மேல் பகுதியில் ஏற்பாடு செய்யப்பட்டுள்ளது. பஸ் அறையில், பிரதான பேருந்துகள் ஒன்றாக இணைக்கப்பட்டு சுவிட்ச் பெட்டிகளின் முழு வரிசையிலும் ஓடுகின்றன

◆ XGN15-12 இன் அடிப்படை கூறுகள் ஹெக்ஸாஃப்ளூரைடு வளைய முக்கிய அலகு

▶ FLN36 சுவிட்ச் வெளிநாட்டு தொழில்நுட்பத்தை அறிமுகப்படுத்துவதன் மூலமும், உள்நாட்டு மின் அமைப்பின் தேவைகளின்படி நிறுவனத்தால் உருவாக்கப்பட்டு தயாரிக்கப்படுகிறது.

சுவிட்சில் மூன்று மாநிலங்கள் உள்ளன: நிறைவு, திறப்பு மற்றும் அடித்தளம். சுமை சுவிட்சின் டைனமிக் மற்றும் நிலையான தொடர்புகள் டை-காஸ்டிங் எபோக்சி பிசின் ஷெல்லில் வலுவூட்டப்பட்ட கட்டமைப்பைக் கொண்டுள்ளன, மற்றும் எஸ்.எஃப். வாயு என்பது வளைவை அணைக்கும் ஊடகம், மற்றும் காற்று அழுத்தம் 14bar ஆகும். ஒவ்வொரு சுமை சுவிட்சும் சீல் வைக்கப்பட்டு பராமரிப்பு இல்லாதது, மற்றும் காற்றழுத்தமானியை தனித்தனியாக தேர்ந்தெடுக்கலாம். ரிங் நெட்வொர்க் அமைச்சரவையில் சுமை சுவிட்சின் வழக்கமான நிறுவல் முறை கேபிள் அறை மற்றும் பஸ் அறைக்கு இடையில் எஃகு பகிர்வை வைத்து கிடைமட்டமாக நிறுவ வேண்டும். இந்த நிறுவல் முறை கேபிள் அறையிலிருந்து பஸ் அறையை தனிமைப்படுத்துகிறது. உள்ளே வில் ஏற்பட்டால், சுமை சுவிட்ச் ஷெல்லின் பின்புறத்தில் ஒரு கட்டமைப்பு பலவீனமான புள்ளி உள்ளது, அது கழுவப்படும், பின்னர் அமைச்சரவையில் உள்ள வில் வெளியேற்ற வால்வு கழுவப்பட்டு, அதிக அழுத்தம் காற்று ஓட்டம் அமைச்சரவைக்கு வெளியே வழிநடத்தப்படும்.

Switch சுமை சுவிட்சில் இரண்டு இயக்க வழிமுறைகள் உள்ளன ： ஒற்றை வசந்த இயக்க வழிமுறை (கே-வகை) மற்றும் இரட்டை வசந்த இயக்க வழிமுறை (ஏ-வகை), தொலைநிலை மின்சார கட்டுப்பாட்டை உணர மேலே உள்ள இரண்டு வகையான இயக்க வழிமுறைகளில் மின்சார பொறிமுறையைச் சேர்க்கலாம்.
