உயர் மின்னழுத்த வளைய நெட்வொர்க் அமைச்சரவை

சீனாவில் உயர் மின்னழுத்த வளைய நெட்வொர்க் அமைச்சரவையில் நிபுணத்துவம் பெற்ற உற்பத்தியாளர் கெக்ஸன்.

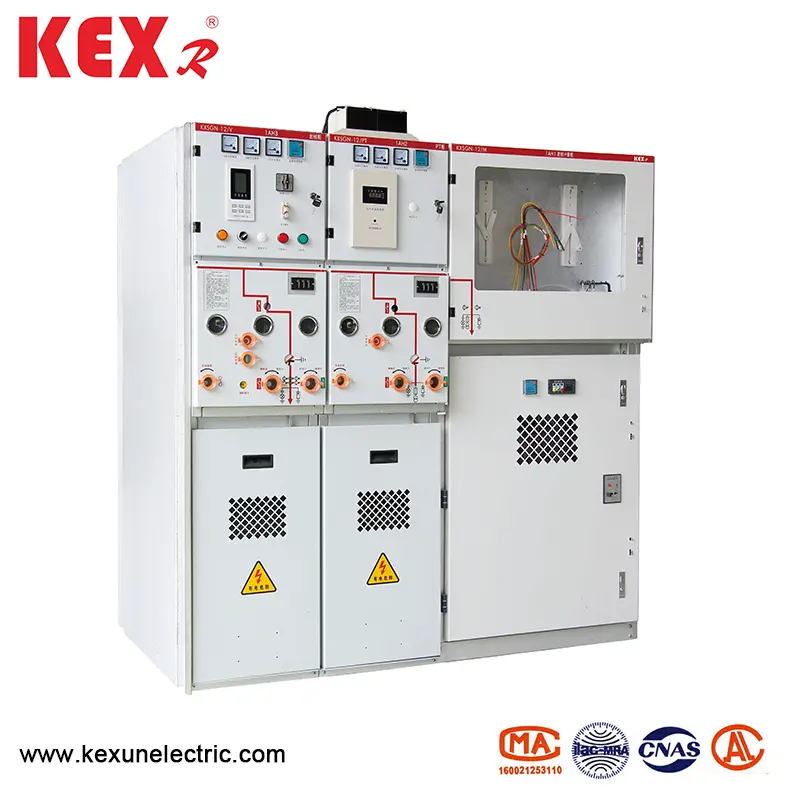

அதன் சிறந்த விற்பனையான தயாரிப்புகள் KXSGN-12-SIS3 என்பது ஒரு திடமான காப்பு முழுமையாக மூடப்பட்ட சுவிட்ச் கியர் ஆகும். இது மட்டு, முழுமையாக முத்திரையிடப்பட்ட, முழுமையாக காப்பிடப்பட்ட மற்றும் முழுமையாக உலோக மூடிய கட்டமைப்பை ஏற்றுக்கொள்கிறது. மேற்பரப்பு கடத்தும் அல்லது அரை கடத்தும் கவச அடுக்குடன் பூசப்பட்டுள்ளது, இது நேரடியாகவும் நம்பகத்தன்மையுடனும் தரையிறக்கப்படலாம்.
மாதிரி: KXSGN-12-SIS3
பிராண்ட்: கெக்ஸ்ர்

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

● வடிவமைப்பு அம்சம்

▶ வெற்றிட இன்டர்ரப்டர் சர்க்யூட் பிரேக்கர் மற்றும் சுமை சுவிட்ச் தொகுதி ஆகியவை எபோக்சி பிசின் மூலம் இணைக்கப்பட்டுள்ளன. கையேடு மற்றும் மின்சார மூன்று-நிலைய துண்டிப்புடன் மட்டு ஒருங்கிணைந்த பிரதான சுற்று.

The வெற்றிட இன்டர்ரப்டர் சர்க்யூட் பிரேக்கர் தொகுதி குறுகிய சுற்று மின்னோட்டத்தைத் திறந்து மூடுவதற்கான திறனைக் கொண்டுள்ளது.

Station மூன்று-ஸ்டேஷன் துண்டிப்பாளரின் நிறைவு தரையில் ஒரு எலும்பு முறிவு உள்ளது, மேலும் துண்டிக்கப்படுபவர் மற்றும் கிரவுண்டிங் சுவிட்ச் ஆகியவை குறுகிய சுற்று மின்னோட்டத்தை விரைவாக திறந்து மூடலாம்.

Station மூன்று நிலைய தனிமைப்படுத்தும் சுவிட்சால் சீல் செய்யப்பட்ட எபோக்சி பிசின் இன்சுலேட்டட் ஏர் சேம்பர் பெட்டி உலர்ந்த காற்றை 0.04MPA ஆல் அழுத்தும். கசிவு மற்றும் களியாட்டத்தைத் தடுக்க ஆன்லைனில் உள் அழுத்தத்தை கண்காணிக்கவும், தனிமைப்படுத்தும் சுவிட்ச் மற்றும் கிரவுண்டிங் சுவிட்சைப் பாதுகாக்கவும் இது ஒரு அழுத்த அளவைக் கொண்டுள்ளது.

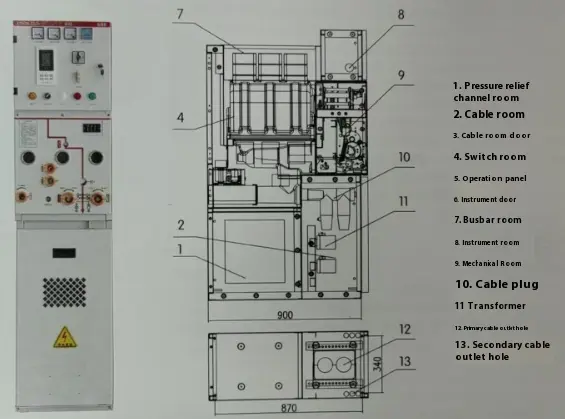

கட்டமைப்பு பரிமாணம்

High Voltage Ring Network Cabinet

● மேல் தனிமைப்படுத்தப்பட்ட பரிமாண வரைதல்

திட்டம்	அமைச்சரவை அகலம்	அமைச்சரவை ஆழம்	அமைச்சரவை உயரம்	மேல்நிலை அவுட்லைன்
பி.டி உள்வரும் வரி	450	900	1600	ஆழப்படுத்த 260
உள்வரும் மற்றும் வரையறுக்கும்	425	900	1600	ஆழப்படுத்த 260
ஒன்றோடொன்று இணைப்பு சுவிட்ச்	425	900	1600	ஆழப்படுத்த 260
ஒன்றோடொன்று தனிமைப்படுத்தல்	425	900	1600	ஆழப்படுத்த 260
பஸ்பர் தூக்கும்	425	900	1600	ஆழப்படுத்த 260
பாரம்பரிய அளவீட்டு	750	900	1600	ஆழப்படுத்த 260
சிறிய அளவீட்டு	425	900	1600	ஆழப்படுத்த 260
மின்சாரம் வழங்கல் பி.டி.	450	900	1600	ஆழப்படுத்த 260
கட்டுப்பாடு மற்றும் பாதுகாப்பு அடிப்படை நிலையம்	425	900	1600	ஆழப்படுத்த 260

Techn தொழில்நுட்ப அளவுரு அட்டவணைகள்

◆ பிரேக்கர் தொழில்நுட்ப அளவுரு

உருப்படி		அலகு	தரவு
மதிப்பிடப்பட்ட மின்னழுத்தம்		கே.வி.	12
மதிப்பிடப்பட்ட அதிர்வெண்		Hz	50
மதிப்பிடப்பட்ட காப்பு நிலை	1 மீ வேலை அதிர்வெண் மின்னழுத்தத்தைத் தாங்குகிறது	கே.வி.	42
	மின்னல் உந்துவிசை மின்னழுத்தத்தைத் தாங்குகிறது	கே.வி.	75
மதிப்பிடப்பட்ட மின்னோட்டம்		A	630	1250
மதிப்பிடப்பட்ட குறுகிய-சுற்று உடைக்கும் மின்னோட்டம் （1SC		தி	20 35	31.5
மதிப்பிடப்பட்ட குறுகிய சுற்று நிறைவு மின்னோட்டம் （உச்சம்		தி	50 63	80
மதிப்பிடப்பட்ட சிகரம் மின்னோட்டத்தைத் தாங்குகிறது		தி	50 63	80
மதிப்பிடப்பட்ட குறுகிய காலத்தைத் தாங்குகிறது		தி	20 25	31.5
குறுகிய கால முறிவு தற்போதைய முறிவு நேரங்கள் என மதிப்பிடப்பட்டது		நேரம்	30	30
குறுகிய கால முறிவு தற்போதைய நீடித்த நேரம் என மதிப்பிடப்பட்டது		S	4
மதிப்பிடப்பட்ட இயக்க வரிசை	ஆட்டோ மறுசீரமைப்பு		OFF-0.3S-ONOFF-180-ONOFF
	தானியங்கி அல்லாத மறுசீரமைப்பு		OFF-0.3S-ONOFF-180-ONOFF
இயந்திர வாழ்க்கை		நேரம்	3000
ஒற்றை மின்தேக்கி வங்கியின் மதிப்பிடப்பட்ட மின்னோட்டம்		A	630
பி முதல் பி மின்தேக்கி வங்கியின் மின்னோட்டத்தை மதிப்பிடுகிறது		A	400

Switch சுமை சுவிட்சின் தொழில்நுட்ப அளவுருக்கள் (அலகு சி)

உருப்படி	அலகு	தரவு
மதிப்பிடப்பட்ட மின்னோட்டம்	A	630
மதிப்பிடப்பட்ட குறுகிய சுற்று ஆஃப்-ஆன் மின்னோட்டம்	தி	50
மதிப்பிடப்பட்ட குறுகிய காலத்தைத் தாங்குகிறது	கா/எஸ்	20/4
சுமை சுவிட்ச் மெக்கானிக்கல் லைஃப்	நேரம்	10000
சுமை சுவிட்ச் மின் வாழ்க்கை	நேரம்	10000

Switch சுமை சுவிட்சின் தொழில்நுட்ப அளவுருக்கள் (அலகு சி)

உருப்படி	அலகு	தரவு
மதிப்பிடப்பட்ட மின்னோட்டம்	A	125
மதிப்பிடப்பட்ட குறுகிய சுற்று இடைவெளி மின்னோட்டம்	தி	31.5
மதிப்பிடப்பட்ட குறுகிய சுற்று நிறைவு மின்னோட்டம்	தி	80
மதிப்பிடப்பட்ட கையளிப்பு மின்னோட்டம்	A	3150

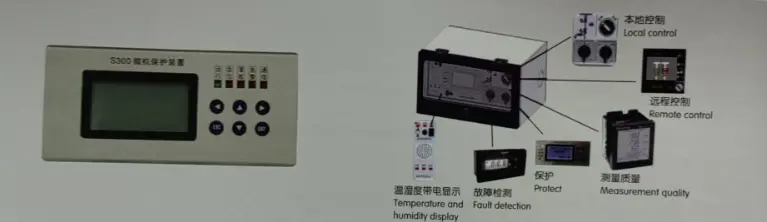

Voltion உயர் மின்னழுத்த வளைய நெட்வொர்க் அமைச்சரவையின் உளவுத்துறை முனையம்

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 உயர் மின்னழுத்த வளைய நெட்வொர்க் அமைச்சரவையின் தொடர் மல்டிஃபங்க்ஸ்னல் இன்டெலிஜென்ட் ப்ரொடெக்டர் முனையத்தை ஏற்றுக்கொள்கிறது, இது KEXR ஆல் உருவாக்கப்பட்ட புதிய தலைமுறை மல்டிஃபங்க்ஸ்னல் செயல்பாட்டு கட்டுப்பாடு மற்றும் பாதுகாப்பு முனைய உபகரணங்கள், நுண்ணறிவு செயல்பாட்டுக் கட்டுப்பாடு, முதன்மை சுற்று உருவகப்படுத்துதல் ரியாலிட்டி, மைக்ரோகம்ப்யூட்டர் ரிலே பாதுகாப்பு, வெப்பநிலை மற்றும் ஈரப்பதம் கட்டுப்பாடு, உயர் மின்னழுத்த நேரடி காட்சி, கேபிள் தவறு கண்காணிப்பு மற்றும் பிற செயல்பாடுகள். அதன் தோற்றம் நேர்த்தியான மற்றும் அழகானது, இது சுவிட்ச் அமைச்சரவை குழுவை எளிதாக்குகிறது, திட காப்பு அமைச்சரவையின் ஒட்டுமொத்த அளவைக் குறைக்கிறது, வெளிப்புற நிறுவல் செயல்திறனை திறம்பட மேம்படுத்துகிறது மற்றும் சுவிட்ச் கியரின் தரத்தை மேம்படுத்துகிறது.
