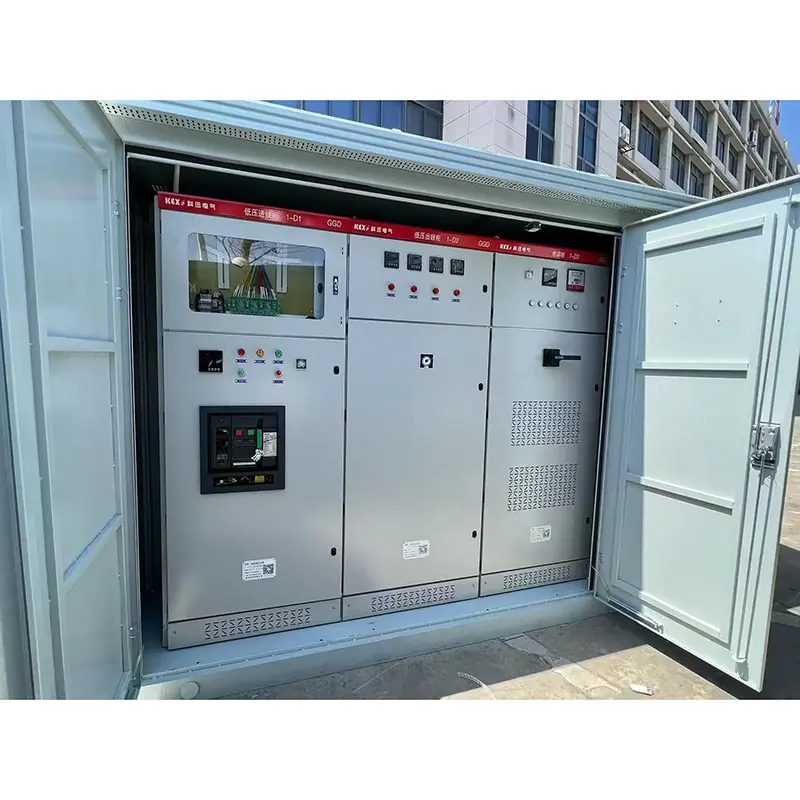

ஏசி குறைந்த மின்னழுத்த விநியோக அமைச்சரவை

Application பயன்பாட்டின் பகுதி

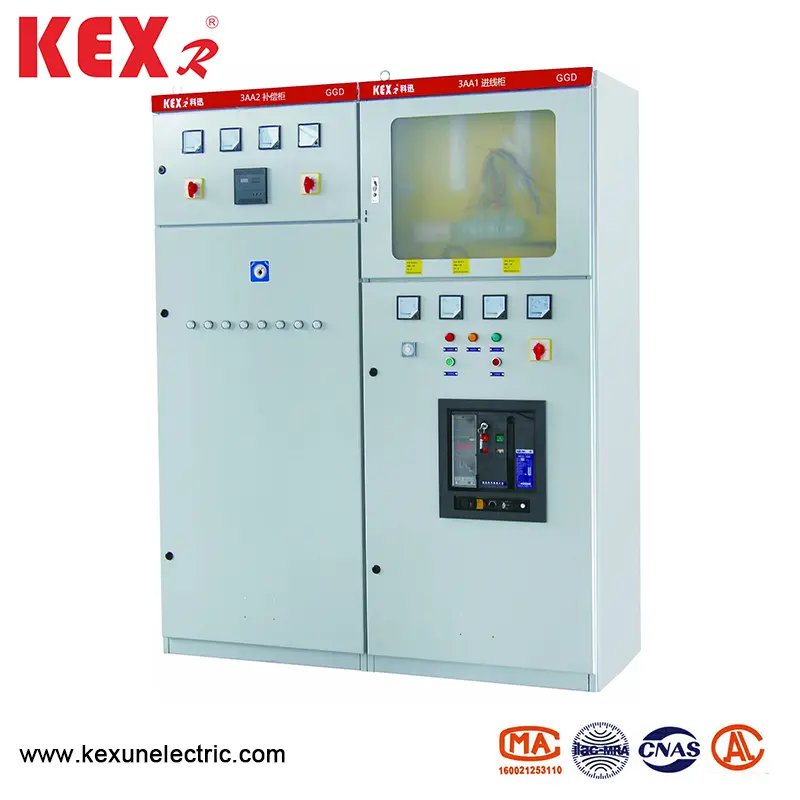

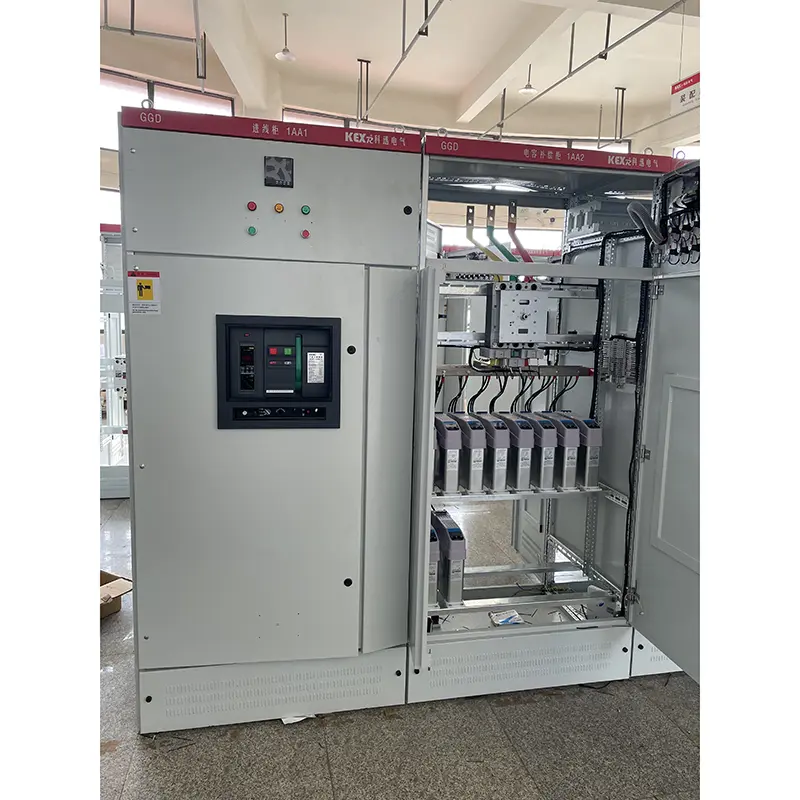

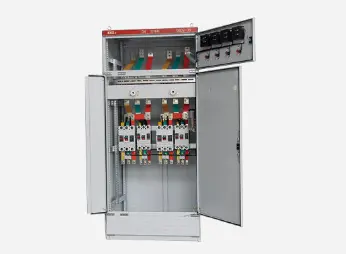

ஜி.ஜி.டி ஏசி குறைந்த மின்னழுத்த விநியோக அமைச்சரவை என்பது ஒரு புதிய வகை குறைந்த மின்னழுத்த விநியோக அமைச்சரவையாகும், இது எரிசக்தி அமைச்சின் திறமையான மேலதிகாரிகளின் தேவைகளுக்கு ஏற்ப பாதுகாப்பு, பொருளாதாரம், பகுத்தறிவு மற்றும் நம்பகத்தன்மை ஆகியவற்றின் அடிப்படையில் வடிவமைக்கப்பட்டுள்ளது. தயாரிப்பு உயர் உடைக்கும் திறன், நல்ல டைனமிக் மற்றும் வெப்ப நிலைத்தன்மை, நெகிழ்வான மின் திட்டம், வசதியான சேர்க்கை, தொடர், வலுவான நடைமுறைத்தன்மை, நாவல் அமைப்பு மற்றும் உயர் பாதுகாப்பு நிலை ஆகியவற்றின் பண்புகளைக் கொண்டுள்ளது, மேலும் குறைந்த மின்னழுத்த சுவிட்ச் கியரின் புதுப்பிக்கப்பட்ட தயாரிப்பாக பயன்படுத்தலாம். ஜி.ஜி.டி ஏசி குறைந்த மின்னழுத்த விநியோக அமைச்சரவை IEC439 குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் கண்ட்ரோல் கியர், ஜிபி 7251 குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் பிற தரங்களுடன் ஒத்துப்போகிறது.

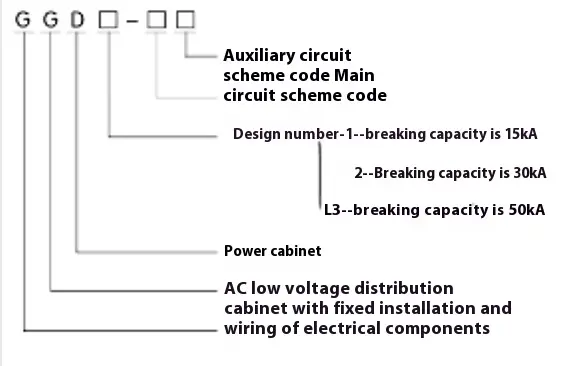

Model மாதிரி பொருள்

Emport மின்சார செயல்திறன்

மின் அளவுருக்கள்

Trical முதன்மை சுற்று திட்டம்

ஜி.ஜி.டி ஏசி குறைந்த மின்னழுத்த விநியோக அமைச்சரவையின் பிரதான சுற்றுக்கு 129 திட்டங்கள் மற்றும் 298 விவரக்குறிப்புகள் உள்ளன (துணை சுற்றுகளின் செயல்பாட்டு மாற்றங்கள் மற்றும் கட்டுப்பாட்டு மின்னழுத்தத்தின் மாற்றங்களிலிருந்து பெறப்பட்ட திட்டங்கள் மற்றும் விவரக்குறிப்புகள் தவிர). அவற்றில், ஜிஜிடி 1 இல் 49 திட்டங்கள் மற்றும் 123 விவரக்குறிப்புகள் உள்ளன. ஜிஜிடி 2 இல் 53 திட்டங்கள் மற்றும் 107 விவரக்குறிப்புகள் உள்ளன. ஜிஜிடி 3 மாடலில் 27 திட்டங்கள் மற்றும் 68 விவரக்குறிப்புகள் உள்ளன, பெரும்பாலான வடிவமைப்பு மற்றும் பயன்பாட்டுத் துறைகளின் கருத்துக்களைக் கோருவதன் மூலம் பிரதான சுற்று திட்டம் தேர்ந்தெடுக்கப்பட்டது, இது மின் உற்பத்தி நிலையங்களுக்குத் தேவையான திட்டத்தை அதிகரித்தது. நடப்பு 3150A ஆக மதிப்பிடப்பட்டது, இது 2000KVA இன் விநியோக மின்மாற்றிகளுக்கு ஏற்றது மற்றும் கீழே. கூடுதலாக, எதிர்வினை மின் இழப்பீட்டின் தேவைகளைப் பூர்த்தி செய்வதற்காக, ஜி.ஜி.ஜே 1 மற்றும் ஜி.ஜி.ஜே 2 பரிமாற்ற இழப்பீட்டு பெட்டிகளும் வடிவமைக்கப்பட்டுள்ளன, 4 முக்கிய சுற்று திட்டங்கள் மற்றும் மொத்தம் 12 விவரக்குறிப்புகள் உள்ளன.

Auth துணை சுற்று திட்டம்

துணை சுற்றுவட்டத்தின் வடிவமைப்பு இரண்டு பகுதிகளாக பிரிக்கப்பட்டுள்ளது: மின்சாரம் வழங்கல் திட்டம் மற்றும் மின் நிலைய திட்டம். இரண்டாம் நிலை கூறுகளை நிறுவ பிஜிடி அமைச்சரவையில் போதுமான இடம் உள்ளது. அதே நேரத்தில், ரிலே பாதுகாப்பை இணைக்கும்போது மின் உற்பத்தி நிலையங்கள் மற்றும் சிறப்பு பயனர்களின் தேவைகளைப் பூர்த்தி செய்ய என்.எல்.எஸ் ஒரு சிறப்பு எல்எம் 23 டி தற்போதைய மின்மாற்றியை உருவாக்கியுள்ளது.

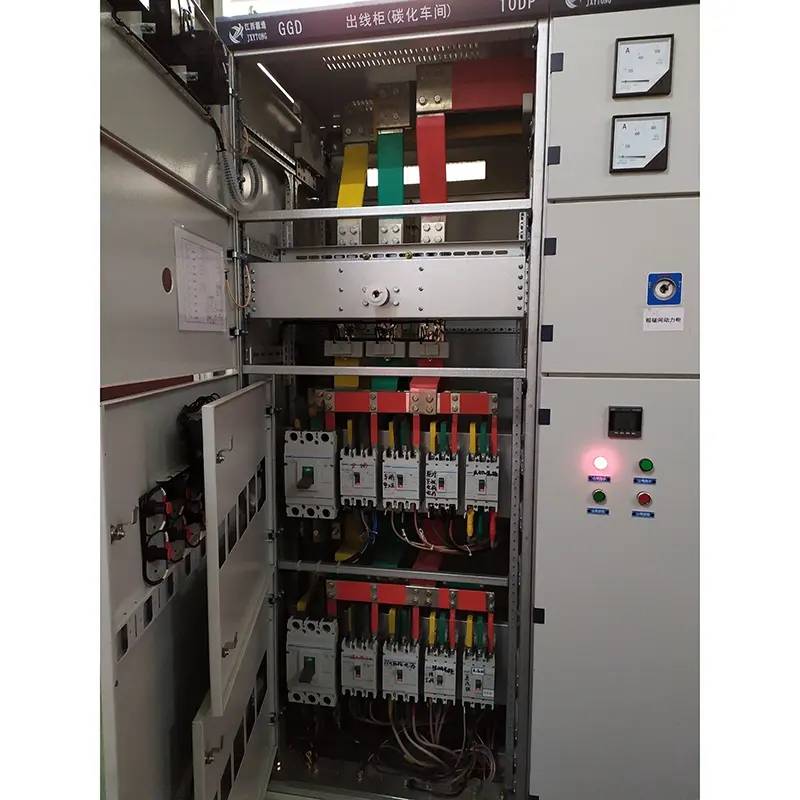

Bus மெயின் பஸ்-பார்

விலை விகிதம் மற்றும் தாமிரத்தை அலுமினியத்துடன் மாற்றுவதற்கான சாத்தியக்கூறுகளைக் கருத்தில் கொண்டு, மதிப்பிடப்பட்ட மின்னோட்டம் 1500A க்கும் குறைவாக இருக்கும்போது ஒற்றை அலுமினிய பஸ் பயன்படுத்தப்படலாம், மேலும் மதிப்பிடப்பட்ட மின்னோட்டம் 1500 A க்கு மேல் இருக்கும்போது இரட்டை செப்பு பஸ் பயன்படுத்தப்படலாம். உற்பத்தியாளர் இந்த ஒழுங்குமுறைக்கு ஏற்ப முன்மாதிரியை தயாரித்து வகை சோதனையை கடந்து செல்கிறார். நிச்சயமாக, உற்பத்தியாளர் அலுமினிய பஸ்ஸை ஒரு செப்பு பஸ்ஸால் பயனர்களின் தேவைகளுக்கு ஏற்ப அதே தற்போதைய திறனுடன் மாற்றலாம். பேருந்துகளின் ஒன்றுடன் ஒன்று மேற்பரப்புகள் அனைத்தும் குளம் தகரம் செயல்முறையால் நடத்தப்படுகின்றன

Election மின் கூறுகளின் தேர்வு

▶ ஜிஜிடி வகை ஏசி குறைந்த மின்னழுத்த விநியோக அமைச்சரவை முக்கியமாக சீனாவில் பெருமளவில் தயாரிக்கப்படக்கூடிய மேம்பட்ட மின் கூறுகளை ஏற்றுக்கொள்கிறது. அதே நேரத்தில், பொருளாதாரம் மற்றும் பகுத்தறிவின் கொள்கையின்படி, DZ10D மற்றும் D220 போன்ற சில பழைய தயாரிப்புகள் சாத்தியக்கூறுகளை முழுமையாகக் கருத்தில் கொள்ளும் அடிப்படையில் ஒதுக்கப்பட்டுள்ளன, மேலும் வழக்கற்றுப் போன தயாரிப்புகள் தேர்ந்தெடுக்கப்படவில்லை.

▶ HD13BX மற்றும் HS13BX ரோட்டரி இயக்கப்படும் கத்தி சுவிட்சுகள் BGGD அமைச்சரவையின் தனித்துவமான கட்டமைப்பின் தேவைகளைப் பூர்த்தி செய்ய NLS வடிவமைத்த சிறப்பு கூறுகள். அவை பொறிமுறையின் செயல்பாட்டு பயன்முறையை மாற்றி பழைய தயாரிப்புகளின் நன்மைகளைத் தக்கவைத்துக்கொள்கின்றன, மேலும் அவை நடைமுறை மின் கூறுகள்.

The பயனர்களின் தேவைகளுக்கு ஏற்ப சிறந்த செயல்திறன் மற்றும் மேம்பட்ட தொழில்நுட்பத்துடன் வடிவமைப்புத் துறை புதிய மின் கூறுகளைத் தேர்ந்தெடுத்தால், ஜிஜிடி வகை ஏசி குறைந்த மின்னழுத்த விநியோக அமைச்சரவை நல்ல நிறுவல் நெகிழ்வுத்தன்மையைக் கொண்டுள்ளது, மேலும் பொதுவாக மின் கூறுகளைப் புதுப்பிப்பதால் உற்பத்தி மற்றும் நிறுவலில் சிரமங்களை ஏற்படுத்தாது.

The பிரதான சுற்றுவட்டத்தின் மாறும் நிலைத்தன்மையை மேலும் மேம்படுத்துவதற்காக, என்.எல்.எஸ் வடிவமைத்த இசட்எம் ஒருங்கிணைந்த பஸ் கிளாம்ப் மற்றும் ஜிஜிடி அமைச்சரவைக்கு காப்பு ஆதரவு. பஸ் பார் கிளாம்ப் உயர் வலிமை மற்றும் உயர்-மகிழ்ச்சி-ரெட்டார்டன்ட் பிபி 0 அலாய் பொருளால் ஆனது, இது அதிக காப்பு வலிமை, நல்ல சுய-வெளியேற்ற செயல்திறன் மற்றும் தனித்துவமான கட்டமைப்பைக் கொண்டுள்ளது. கட்டடத் தொகுதியை சரிசெய்வதன் மூலம் மட்டுமே இதை ஒற்றை பஸ் பார் கிளாம்ப் அல்லது இரட்டை பஸ் பார் கிளம்பாக எளிதாக இணைக்க முடியும். காப்பு ஆதரவு குறைந்த விலை மற்றும் அதிக வலிமையுடன் ஸ்லீவ்-வகை வடிவமைக்கப்பட்ட கூட்டு ஆகும், இது பழைய தயாரிப்புகளின் போதிய தவழும் தூரத்தின் குறைபாட்டை தீர்க்கிறது.

Install நிறுவல் மற்றும் பயன்பாடு

தயாரிப்பு பெறும் இடத்திற்கு வந்த பிறகு, முதலில் பேக்கேஜிங் அப்படியே இருக்கிறதா என்று சரிபார்க்க வேண்டும், மேலும் சிக்கல்கள் காணப்படும் நேரத்தில் காரணங்களைக் கண்டறிய தொடர்புடைய துறைகளுக்கு அறிவிக்க வேண்டும். உடனடியாக நிறுவப்படாத தயாரிப்புகளுக்கு, அவை சாதாரண பயன்பாட்டு நிலைமைகளின் விதிகளின்படி பொருத்தமான இடங்களில் வைக்கப்பட வேண்டும்.

நிறுவல்

 நிறுவல் திட்ட வரைபடத்தின் படி தயாரிப்புகளின் நிறுவல் மேற்கொள்ளப்படும் (இணைக்கப்பட்ட படத்தைப் பார்க்கவும்), மேலும் அடிப்படை சேனல் எஃகு மற்றும் போல்ட் பயனர்களால் வழங்கப்படும். பிரதான பஸ் முழு வரிசையிலும் தகரம் முலாம் பூசப்பட்டால், ஒன்றுடன் ஒன்று மேற்பரப்பு சரிசெய்யப்பட்டு சமன் செய்யப்படும், சுத்தம் செய்யப்படும், நடுநிலை வாஸ்லைன் பூசப்பட்டு அல்லது பிற நடவடிக்கைகளை எடுத்தது, பின்னர் போல்ட்களால் கட்டப்படும்.

The நிறுவலுக்குப் பிறகு மற்றும் செயல்பாட்டுக்கு முன் பின்வரும் உருப்படிகளுக்கு தயாரிப்புகள் ஆய்வு செய்யப்பட்டு சோதிக்கப்படும்.

The அமைச்சரவையின் மேல் வண்ணப்பூச்சு விழுந்துவிட்டதா, அமைச்சரவை உலர்ந்த மற்றும் சுத்தமாக இருக்கிறதா என்று சரிபார்க்கவும்.

Ceplection மின் கூறுகளின் இயக்க வழிமுறை நெகிழ்வானதா, மற்றும் நெரிசல் அல்லது அதிகப்படியான இயக்க சக்தி இருக்கக்கூடாது.

Mocrication முக்கிய மின் சாதனங்களின் பிரதான மற்றும் துணை தொடர்புகளின் ஆன்-ஆஃப் நம்பகமான மற்றும் துல்லியமானதா என்பதை.

Inst கருவி அறிகுறி மற்றும் மின்மாற்றியின் விகிதம் மற்றும் துருவமுனைப்பு சரியானதா என்பதை.

Bus பஸ்பார் இணைப்பு நன்றாக இருக்கிறதா, காப்பு ஆதரிக்கப்படுகிறதா, பெருகிவரும் பாகங்கள் மற்றும் பாகங்கள் உறுதியாகவும் நம்பகத்தன்மையுடனும் நிறுவப்பட்டுள்ளன.

Contical துணை தொடர்பு தேவைகளை பூர்த்தி செய்கிறதா, உருகியின் உருகி மைய விவரக்குறிப்பு சரியானதா, ரிலேவின் அமைப்பு மதிப்பு வடிவமைப்பு தேவைகளை பூர்த்தி செய்கிறதா, மற்றும் நடவடிக்கை நம்பகமான மற்றும் துல்லியமானதா என்பதை.

The சுற்று தொடர்பு மின் திட்ட வரைபடத்தின் தேவைகளை பூர்த்தி செய்கிறதா என்பது.

Scrical பாதுகாப்பு சுற்று அமைப்பு தேவைகளை பூர்த்தி செய்கிறதா என்பதை.

Case 1 மெகோஹ்மீட்டருக்கும் குறையாத காப்புப் எதிர்ப்பு மதிப்பை அளவிட 500 வோல்ட் மெகோஹ்மீட்டரைப் பயன்படுத்தவும்.

Ase பயன்பாட்டிற்கான முன்னெச்சரிக்கைகள்

(1) .இந்த தயாரிப்பு சுவருக்கு எதிராக நிறுவப்படவில்லை, ஒரு பக்கத்தில் (முன் பக்கத்தில்) இயக்கப்படுகிறது, மேலும் இரட்டை கதவுகளுடன் பராமரிக்கப்படுகிறது. தகுதிவாய்ந்த தொழில் வல்லுநர்கள் மட்டுமே செயல்பாடு, ஆய்வு மற்றும் பராமரிப்புக்காக தயாரிப்பு பராமரிப்பு சேனல் மற்றும் அலமாரியில் கதவை உள்ளிடலாம் அல்லது திறக்க முடியும்.

(2). பல முறை காற்று சுவிட்ச், முக்கிய தொடர்பு உள்ளூர் தீக்காயங்களை உருவாக்கி, கார்பன் பொருட்களை உற்பத்தி செய்யும், தொடர்பு எதிர்ப்பை அதிகரிக்கும், வழக்கமான பராமரிப்பு மற்றும் அதன் இயக்க வழிமுறைகளின்படி காற்று சுவிட்சை சரிசெய்ய வேண்டும்.

Process வழங்கும் போது உற்பத்தியாளர் பின்வரும் ஆவணங்கள் மற்றும் ஆபரணங்களை வழங்குவார்:

▶ பொதி பட்டியல்

▶ தயாரிப்பு சான்றிதழ்

Use பயன்பாட்டிற்கான வழிமுறைகள்

▶ தொழிற்சாலை சோதனை அறிக்கை

Election தொடர்புடைய மின் வரைபடங்கள்

▶ அமைச்சரவை கதவு விசைகள், இயக்க கைப்பிடிகள் மற்றும் ஒப்பந்தத்தில் குறிப்பிடப்பட்டுள்ள உதிரி பாகங்கள்.

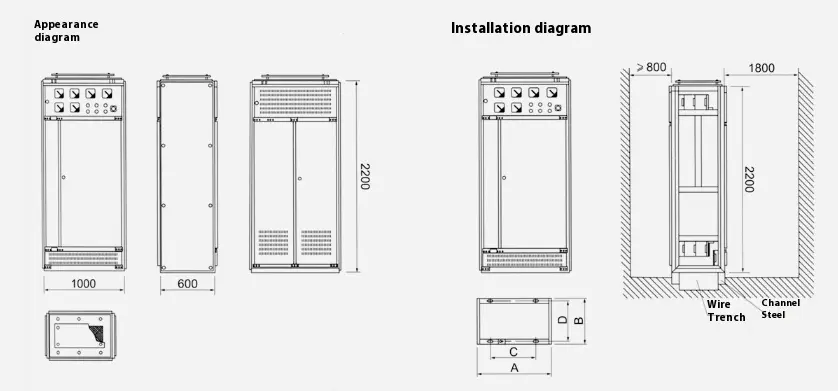

G ஜிஜிடி வகை ஏசி குறைந்த மின்னழுத்த விநியோக அமைச்சரவையின் அவுட்லைன் மற்றும் நிறுவல் திட்ட வரைபடம்
