குறைந்த மின்னழுத்த முழுமையான தொகுப்பு

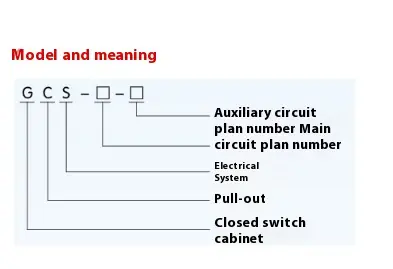

Model மாதிரி பொருள்

● அடிப்படை அளவுருக்கள்

● முக்கிய அமைப்பு

G ஜி.சி.எஸ் வகை குறைந்த மின்னழுத்த முழுமையான தொகுப்பு 8 எம்.எஃப் வகை திறந்த பிரிவு எஃகு ஏற்றுக்கொள்கிறது, மேலும் எஃகு பிரிவு இரண்டு பக்கங்களும் முறையே 20 மிமீ மற்றும் 100 மிமீ மற்றும் .9.2 மிமீ மாடுலஸுடன் நிறுவல் துளைகளைக் கொண்டுள்ளன, எனவே உள் நிறுவல் நெகிழ்வானது மற்றும் வசதியானது.

Frame பிரதான சட்டகம் இரண்டு சட்டசபை வடிவங்களில் வடிவமைக்கப்பட்டுள்ளது, அதாவது பயனர்கள் தேர்வு செய்ய, முழுமையாக கூடியிருந்த கட்டமைப்பு மற்றும் ஓரளவு பற்றவைக்கப்பட்ட கட்டமைப்பு (பக்க சட்டகம் மற்றும் குறுக்கு கற்றை).

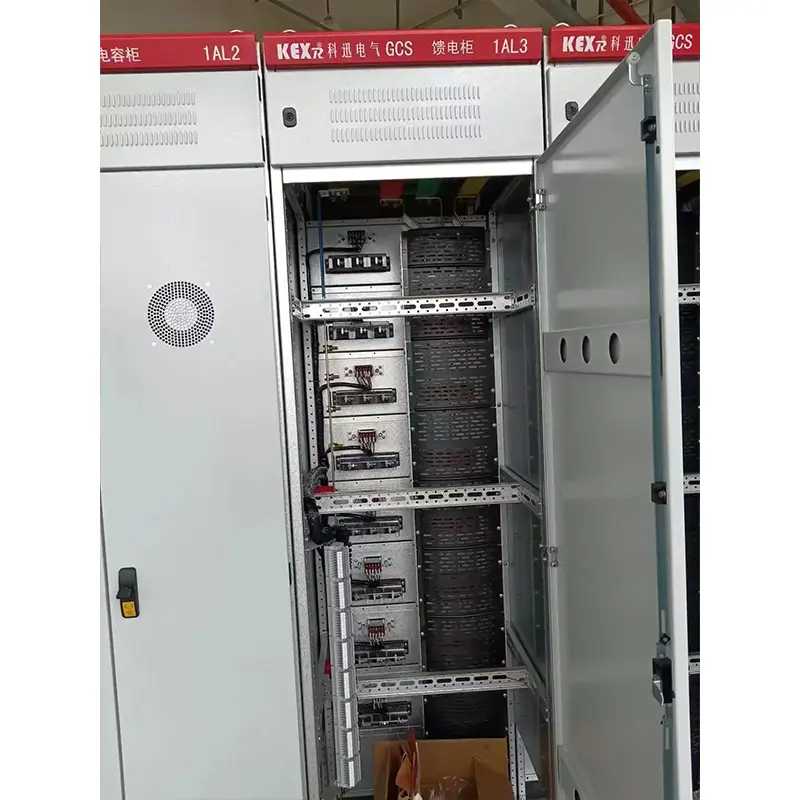

The சாதனத்தின் ஒவ்வொரு செயல்பாட்டு அறையும் ஒருவருக்கொருவர் தனிமைப்படுத்தப்படுகின்றன, மேலும் அதன் பெட்டிகள் செயல்பாட்டு அலகு அறை, பஸ் அறை மற்றும் கேபிள் அறை என பிரிக்கப்படுகின்றன. ஒவ்வொரு அறையின் செயல்பாடுகளும் ஒப்பீட்டளவில் சுயாதீனமானவை.

▶ கிடைமட்ட பிரதான பஸ் அமைச்சரவையின் பின்னால் கிடைமட்டமாக அமைக்கப்பட்டுள்ளது, இது சாதனத்தின் முக்கிய சுற்று அதிக குறுகிய சுற்று வலிமையைக் கொண்டிருப்பதற்கான அடிப்படை நடவடிக்கையாகும்.

Cable கேபிள் பெட்டியின் வடிவமைப்பு கேபிள்கள் மேலும் கீழும் செல்வது மிகவும் வசதியானது.

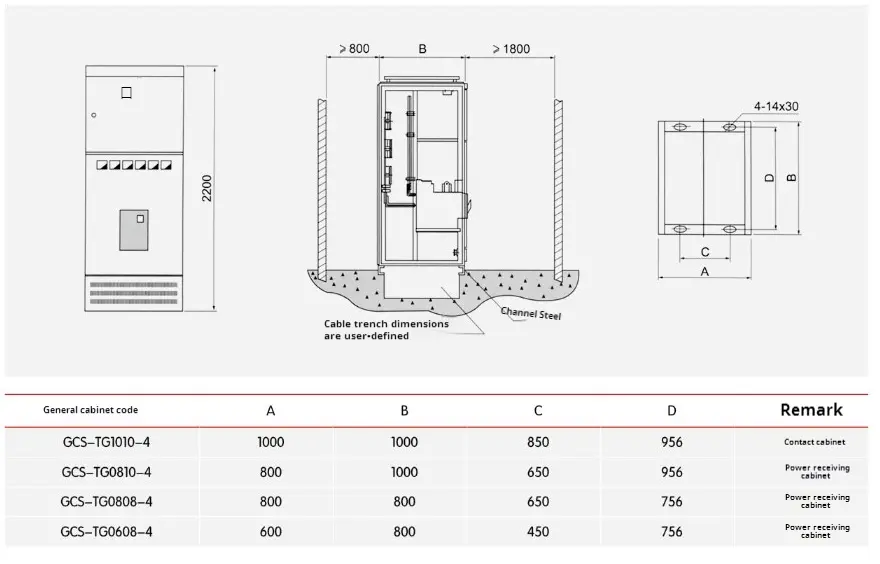

The சாதனத்தின் பொது அமைச்சரவையின் அளவு தொடர் (கீழே உள்ள அட்டவணையைப் பார்க்கவும்):

G ஜி.சி.எஸ் வகை குறைந்த மின்னழுத்த முழுமையான தொகுப்பு நிறுவுதல் மற்றும் பயன்பாடு

Products தயாரிப்புகள் பெறும் இடத்திற்கு வந்த பிறகு, முதலில் பேக்கேஜிங் அப்படியே இருக்கிறதா என்பதை அவர்கள் சரிபார்க்க வேண்டும். சிக்கல்கள் கண்டறியப்பட்டால், வணிக பதிவுகளை உருவாக்க, காரணங்களை ஒன்றாக பகுப்பாய்வு செய்வதற்கும், விசாக்களை உருவாக்குவதற்கும், பின்விளைவுகளைச் சமாளிப்பதற்கும் ஒப்பந்தத்தின் தொடர்புடைய துறைகளுக்கு அவர்கள் உடனடியாக அறிவிக்க வேண்டும். உடனடியாக நிறுவப்படாத தயாரிப்புகளுக்கு, அவை பொருத்தமான இடத்தில் வைக்கப்பட வேண்டும் மற்றும் சாதாரண பயன்பாட்டு நிலைமைகள் மற்றும் மின் சாதனங்களுக்கான தற்காலிக சேமிப்பக விதிமுறைகளின் தேவைகளுக்கு ஏற்ப ஒழுங்காக வைக்கப்பட வேண்டும். 1. நிறுவல் திட்ட வரைபடத்தின் படி தயாரிப்பு நிறுவப்படும் (இணைக்கப்பட்ட படத்தைப் பார்க்கவும்). போல்ட் சரிசெய்தல் முறை ஏற்றுக்கொள்ளப்படும்போது அடித்தள சேனல் எஃகு மற்றும் போல்ட் பயனரால் வழங்கப்படும். பிரதான பஸ் இணைக்கப்படும்போது, ​​போக்குவரத்து, சேமிப்பு மற்றும் பிற காரணங்களால் மேற்பரப்பு சீரற்றதாக இருந்தால், அது இணைப்பு மற்றும் கட்டமைப்பிற்கு முன் சமன் செய்யப்பட வேண்டும்.

The சாதனங்கள் தனித்தனியாக அல்லது நெடுவரிசைகளில் நிறுவப்படும்போது, ​​அவற்றின் செங்குத்துத்தன்மை, அமைச்சரவை மேற்பரப்பின் சீரற்ற தன்மை மற்றும் பெட்டிகளுக்கிடையேயான இடைவெளிகளைத் தவிர்ப்பது கீழே உள்ள அட்டவணையில் உள்ள தேவைகளைப் பூர்த்தி செய்யும்.

J ஜி.சி.எஸ் வகை குறைந்த மின்னழுத்த முழுமையான தொகுப்புக்குப் பிறகு ஆய்வு மற்றும் ஆய்வு

நிறுவல் மற்றும் செயல்பாட்டுக்கு முன்

(1) அமைச்சரவையின் மேல் வண்ணப்பூச்சு அல்லது பிற உறை பொருட்கள் (பிளாஸ்டிக் தெளித்தல் போன்றவை) சேதமடைந்துள்ளனவா, அமைச்சரவை உலர்ந்த மற்றும் சுத்தமாக இருக்கிறதா என்று சரிபார்க்கவும்.

(2) மின் கூறுகளின் இயக்க வழிமுறை நெகிழ்வானதா, மற்றும் நெரிசல் அல்லது அதிகப்படியான இயக்க சக்தி இருக்கக்கூடாது.

(3) பிரதான மின் சாதனங்களின் பிரதான மற்றும் துணை தொடர்புகளின் ஆன்-ஆஃப் நம்பகமான மற்றும் துல்லியமானதா என்பதை.

.

(5) டிராயர் அல்லது டிராஅவுட் கட்டமைப்பின் அசையும் மற்றும் நிலையான தொடர்புகளின் மையக் கோடுகள் சீரானதாக இருக்க வேண்டும், மேலும் தொடர்புகள் நெருங்கிய தொடர்பில் இருக்க வேண்டும். பிரதான மற்றும் துணை தொடர்புகளின் செருகும் ஆழம் தேவைகளை பூர்த்தி செய்ய வேண்டும். மெக்கானிக்கல் இன்டர்லாக் அல்லது எலக்ட்ரிக்கல்: மறுமொழி நடவடிக்கை சரியானது, மற்றும் பூட்டுதல் அல்லது வெளியீடு நம்பகமானதாக இருக்க வேண்டும்.

(6) அதே அளவிலான இழுப்பறைகள் நெரிசல் மற்றும் மோதல் இல்லாமல் வசதியாக ஒன்றுக்கொன்று மாறக்கூடியதாக இருக்கும்.

(7) டிராயருக்கும் அமைச்சரவைக்கும் இடையிலான தரையிறக்க தொடர்பு நெருங்கிய தொடர்பில் இருக்க வேண்டும். அலமாரியை உள்ளே தள்ளும்போது, ​​பிரதான தொடர்புக்கு முன் டிராயரின் தரையிறக்க தொடர்பு தொடர்பு கொள்ளப்படுகிறது, மேலும் அது வெளியே இழுக்கப்படும்போது, ​​பிரதான தொடர்புக்குப் பிறகு தரையிறக்கும் தொடர்பு துண்டிக்கப்படுகிறது.

(8) கருவியின் அளவுத்திருத்தம், மின்மாற்றியின் உருமாற்ற விகிதம் மற்றும் துருவமுனைப்பு ஆகியவை சரியாக இருக்கும்.

(9) ஃபியூஸ் கோர் விவரக்குறிப்பு பொறியியல் வடிவமைப்பின் தேவைகளைப் பூர்த்தி செய்ய வேண்டும்.

(10) பாதுகாப்பின் மதிப்பீடு மற்றும் அமைப்பு சரியானதாகவும் நம்பகமானதாகவும் இருக்கும்.

.

(12) ஒவ்வொரு பஸ்பரின் இணைப்பும் நன்றாக இருக்கும், மேலும் காப்பு ஆதரவுகள், நிறுவல் பாகங்கள் மற்றும் பிற பாகங்கள் நிறுவல் உறுதியானதாகவும் நம்பகமானதாகவும் இருக்கும்.

J ஜி.சி.எஸ் வகை குறைந்த மின்னழுத்த முழுமையான தொகுப்பின் முன்னெச்சரிக்கை நடவடிக்கைகளைப் பயன்படுத்தவும்

The சாதனம் குறைந்த மின்னழுத்த முழுமையான தொகுப்பாகும், இது சுவருக்கு எதிராக நிறுவப்படவில்லை, முன்பக்கத்திலிருந்து இயக்கப்படுகிறது மற்றும் இருபுறமும் பராமரிக்கப்படுகிறது. தகுதி வாய்ந்த தொழில் வல்லுநர்கள் மட்டுமே செயல்பாடு, ஆய்வு மற்றும் பராமரிப்புக்காக பராமரிப்பு சேனல் மற்றும் அமைச்சரவை கதவை உள்ளிடலாம் அல்லது திறக்க முடியும்.

▶ ஏர் சுவிட்ச் மற்றும் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் பல முறை பிரிக்கப்பட்டு மூடப்பட்டுள்ளன, குறிப்பாக குறுகிய சுற்று பிரிப்பு மற்றும் மூடுதலுக்குப் பிறகு, இது உள்ளூர் தொடர்பு தீக்காயங்களை ஏற்படுத்தும் மற்றும் கார்பன் பொருட்களை உற்பத்தி செய்யும், இது தொடர்பு எதிர்ப்பை அதிகரிக்கும். எனவே, சர்க்யூட் பிரேக்கரின் அறிவுறுத்தல் கையேட்டில் அவை பராமரிக்கப்பட்டு மாற்றியமைக்கப்பட வேண்டும்.

Install நிறுவல் மற்றும் பராமரிப்புக்குப் பிறகு, சாதனங்களின் நல்ல செயல்பாட்டுப் பிரிப்பதை உறுதிசெய்யவும், தவறு விரிவடைவதைத் தடுக்கவும் பெட்டிகளுக்கும் செயல்பாட்டு அலகுகளுக்கும் இடையிலான தனிமைப்படுத்தல் கண்டிப்பாக சரிபார்க்கப்பட வேண்டும்.

தயாரிப்பு தொகுப்பு

வழங்கும் போது உற்பத்தியாளர் பின்வரும் ஆவணங்கள் மற்றும் ஆபரணங்களை வழங்குவார்:

▶ சாதன பட்டியல்

Cetrod தயாரிப்பு சான்றிதழ்

Use பயன்பாட்டிற்கான வழிமுறைகள்

▶ தொழிற்சாலை சோதனை அறிக்கை

Election தொடர்புடைய மின் வரைபடங்கள்

▶ அமைச்சரவை கதவு விசைகள், இயக்க கைப்பிடிகள் மற்றும் ஒப்பந்தத்தில் குறிப்பிடப்பட்டுள்ள உதிரி பாகங்கள்.

▶ முக்கிய கூறுகளின் நிறுவல் வழிமுறைகள்

வழிமுறைகளை வரிசைப்படுத்துதல்

ஜி.சி.எஸ் வகை குறைந்த மின்னழுத்த முழுமையான தொகுப்பின் ஆர்டர் ஒப்பந்தம் பின்வரும் உள்ளடக்கங்களைக் கொண்டுள்ளது:

Prouce உற்பத்தியின் முழு மாதிரியில் பிரதான சுற்று திட்ட எண் மற்றும் துணை சுற்று திட்ட எண் ஆகியவை அடங்கும்.

▶ மெயின் சர்க்யூட் சிஸ்டம் சேர்க்கை வரிசை வரைபடம்

Accound துணை சுற்றுக்கு மின் திட்ட வரைபடம்

The அமைச்சரவையில் உள்ள கூறுகளின் பட்டியல்

The சுற்றுவட்டத்தில் மின்னழுத்தம், மின்னோட்டம் மற்றும் நேரம் போன்ற அளவுருக்களை அமைத்தல்.

Temple மற்ற சிறப்பு அட்டவணைகள் உற்பத்தியின் இயல்பான பயன்பாட்டிற்கு முரணானவை.
