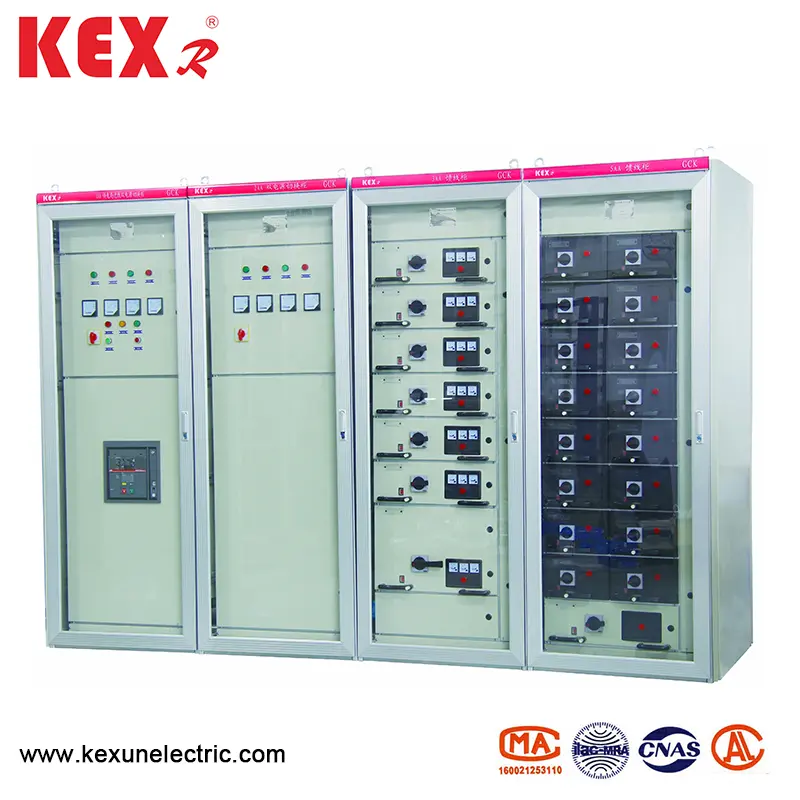

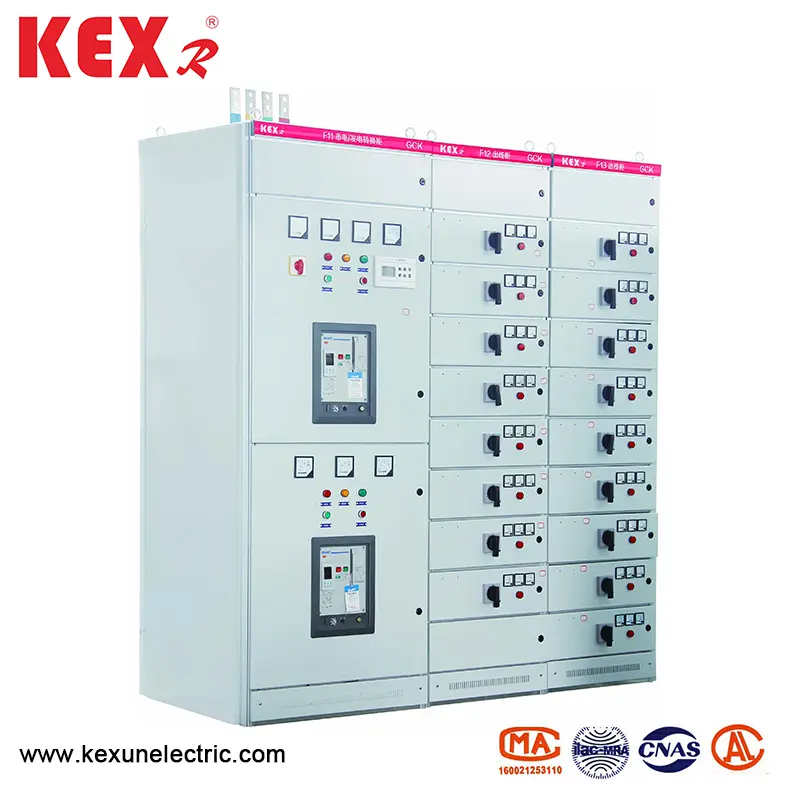

குறைந்த மின்னழுத்த டிரா-அவுட் சுவிட்ச் கியர்

● தயாரிப்பு பண்புகள்

இந்த குறைந்த மின்னழுத்த டிரா-அவுட் சுவிட்ச் கியர் உயர் உடைக்கும் திறன், நல்ல டைனமிக் மற்றும் வெப்ப நிலைத்தன்மை, மேம்பட்ட மற்றும் நியாயமான கட்டமைப்பு, நடைமுறை மின் திட்டம், தொடர், வலுவான பல்துறை, பல்வேறு திட்ட அலகுகளின் தன்னிச்சையான கலவையாகும், ஒரு சுவிட்ச் கியரில் உள்ள கூடுதல் சுற்றுகள், மாடி இடத்தை சேமித்தல், உயர் பாதுகாப்பு நிலை, பாதுகாப்பு மற்றும் நம்பகத்தன்மை, வசதியான பராமரிப்பு மற்றும் பலவற்றின் நன்மைகள் உள்ளன. இந்த தயாரிப்பு IEC439 NEMAICS2-322 தரத்துடன் ஒத்துப்போகிறது, மேலும் GB7251-87 "குறைந்த மின்னழுத்த சுவிட்ச் கியர்" தேசிய தரநிலை மற்றும் ZBK36001-89 "குறைந்த மின்னழுத்த திரும்பப் பெறக்கூடிய சுவிட்ச்" தொழில்முறை தரத்திற்கும் ஒத்துப்போகிறது

தொழில்நுட்ப அளவுருக்கள்

● கட்டடக்கலை அம்சம்

குறைந்த மின்னழுத்த டிரா-அவுட் சுவிட்ச் கியரின் அடிப்படை சுவிட்ச் கியர் சட்டகம் கூடியது. சுவிட்ச் கியர் சட்டத்தின் அனைத்து கட்டமைப்பு பகுதிகளும் ஒரு அடிப்படை சட்டகத்தை உருவாக்க திருகுகள் மூலம் ஒருவருக்கொருவர் இணைக்கப்பட்டுள்ளன. பின்னர், தேவைக்கேற்ப, கதவுகள், தடுப்புகள், பகிர்வுகள், இழுப்பறைகள், பெருகிவரும் அடைப்புக்குறிகள், பஸ் பார்கள் மற்றும் மின் கூறுகள் சேர்க்கப்படுகின்றன. இந்த எல்வி சுவிட்ச் கியர் பின்வரும் பண்புகளைக் கொண்டுள்ளது:

▶ 1. இந்த சட்டகம் சுயவிவர எஃகு மூலம் தயாரிக்கப்படுகிறது, இது முப்பரிமாண மூலையில் தட்டால் நிலைநிறுத்தப்பட்டு, வெல்டிங் கட்டமைப்பின்றி போல்ட் செய்யப்படுகிறது, இதனால் வெல்டிங் சிதைவு மற்றும் மன அழுத்தத்தைத் தவிர்த்து, நிறுவல் துல்லியத்தை மேம்படுத்துகிறது.

▶ 2. மட்டு E = 20 மிமீ படி பிரேம்கள் மற்றும் பகுதிகளின் பெருகிவரும் துளைகள் மாறுகின்றன.

▶ 3. உள் கட்டமைப்பு பாகங்கள் கால்வனேற்றப்படுகின்றன. ஊறுகாய் மற்றும் பாஸ்பேட்டிங் செய்த பிறகு, வெளிப்புறம் எலக்ட்ரோஸ்டேடிக் எபோக்சி தூள் மூலம் தெளிக்கப்படுகிறது. 4. பவர் சென்டர் (பிசி) உள்வரும் சுவிட்ச் கியரில், மேல் கிடைமட்ட பஸ் பகுதி, மற்றும் கிடைமட்ட பஸ் பகுதியின் கீழ் பகுதி சர்க்யூட் பிரேக்கர் அறை. சர்க்யூட் பிரேக்கர்கள் உள்நாட்டு டி.டபிள்யூ 15 சி, எம்.இ மற்றும் பிற தொடர்களைக் கொண்டிருக்கலாம், மேலும் ஏபிபி நிறுவனம் மற்றும் நுண்ணறிவு சர்க்யூட் பிரேக்கர்கள் தயாரித்த எஃப் சீரிஸ் சர்க்யூட் பிரேக்கர்கள் போன்ற பயனர்களின் தேவைகளின்படி வெளிநாட்டு மின்சார நிறுவனங்களால் தயாரிக்கப்படும் பல்வேறு சர்க்யூட் பிரேக்கர்களையும் பொருத்தலாம். பொதுவாக, பிசி அலகு தலைகீழ் வரிசைகளுடன் ஒரு பிரதான சுற்று (பஸ் கப்ளர் உட்பட) உள்ளது. மதிப்பிடப்பட்ட மின்னோட்டம் 630A-1600A ஆக இருக்கும்போது, ​​இது ஒட்டுமொத்த அளவு 800 × 1000 × 2200 (அகலம் x ஆழம் x உயரம்) கொண்ட ஒரு சுவிட்ச் கியரை ஆக்கிரமிக்கிறது. விற்றுமுதல் இல்லாத பிரதான சுற்று 800 × 800 × 2000 (அகலம், ஆழம் மற்றும் உயரம்) வெளிப்புற பரிமாணத்துடன் ஒரு சுவிட்ச் கியரை ஆக்கிரமிக்கிறது. மதிப்பிடப்பட்ட மின்னோட்டம் 1600A-3150A க்கு இடையில் இருக்கும்போது, ​​ஒட்டுமொத்த அளவு 1000 × 1000 × 2200 (அகலம் x ஆழம் x உயரம்) கொண்ட ஒரு சுவிட்ச் கியரை ஆக்கிரமிக்கிறது. பிரதான சுவிட்ச் கியர் எதுவும் இல்லை. மதிப்பிடப்பட்ட மின்னோட்டம் 1600A-3150A ஆக இருக்கும்போது, ​​இது 1000 × 1000 × 220 (அகலம் × ஆழம் × உயரம்) வெளிப்புற பரிமாணத்துடன் ஒரு சுவிட்ச் கியரை ஆக்கிரமிக்கிறது. விற்றுமுதல் இல்லாத பிரதான சுற்று 1000 × 800 × 2200 (அகலம் x ஆழம் x உயரம்) வெளிப்புற பரிமாணத்துடன் ஒரு சுவிட்ச் கியரை ஆக்கிரமிக்கிறது.

▶ 4. பவர் சென்டர் (பிசி) ஃபீடர் ஸ்விட்ச்கியரின் அமைப்பு உள்வரும் சுவிட்ச் கியருக்கு ஒத்ததாகும். உணவளிக்கும் மின்னோட்டம் 630A-1600A ஆக இருக்கும்போது, ​​1000 × 1000 × 2200 (அகலம் × ஆழம் × உயரம்) சுவிட்ச்கியரை இரண்டு சுழல்கள் பொருத்தலாம், அவை மேலேயும் கீழேயும் அமைக்கப்பட்டிருக்கும்.

▶ 5. மோட்டார் கண்ட்ரோல் சென்டர் (எம்.சி.சி) சுவிட்ச் கியர் இரண்டு வகைகளைக் கொண்டுள்ளது: சுவர் பொருத்தப்பட்ட சுவிட்ச் கியர் மற்றும் சுவர் பொருத்தப்படாத சுவிட்ச் கியர், இதன் மேற்புறம் கிடைமட்ட பஸ்பார் பகுதி, மற்றும் டிராயர் செயல்பாட்டு அலகு பகுதி கிடைமட்ட பஸ்பர் பகுதிக்கு கீழே உள்ளது, இதன் அகலம் 600 மிமீ, மற்றும் டிராயர் செயல்பாட்டு அலகு பகுதியின் உயரம் 1840 மிமீ ஆகும். சுவிட்ச் கியர் உடல் சுவர் பொருத்தப்பட்டிருக்கும் போது, ​​சுவிட்ச் கியரின் இடது பகுதி ஒரு செயல்பாட்டு அலகு பகுதி, மற்றும் வலது பகுதி 200 மிமீ அகலமான கேபிள் கடையின் பகுதியைக் கொண்டுள்ளது. சுவிட்ச் கியரின் ஒட்டுமொத்த பரிமாணங்கள் 800/500/2200 (அகலம்/ஆழம்/உயரம்). சுவிட்ச் கியர் சுவரிலிருந்து விலகிச் செல்லும்போது, ​​சுவிட்ச் கியரின் அகலம் 600 மிமீ, மற்றும் கேபிள் கடையின் பகுதி சுவிட்ச் கியரின் பின்புறத்தில் உள்ளது. சுவிட்ச் கியரின் ஒட்டுமொத்த பரிமாணங்கள் 600 × 800 (1000) × 2200 (அகலம் x ஆழம் x உயரம்). இரண்டு வகையான சுவிட்ச் கியர் ஆழங்கள் உள்ளன: 800 மற்றும் 1000. பிசி சுவிட்ச் கியரின் ஆழத்துடன் ஒத்துப்போக பயனர்கள் 1000 ஆழத்துடன் ஒரு சுவிட்ச் கியர் தேர்வு செய்யுமாறு நாங்கள் பரிந்துரைக்கிறோம். சுவிட்ச் கியரில் இருந்து அலமாரியை வெளியேற்றும்போது, ​​சுவிட்ச் கியரில் உள்ள நேரடி பகுதி அம்பலப்படுத்தப்படவில்லை, இது பாதுகாப்பானது மற்றும் நம்பகமானது.

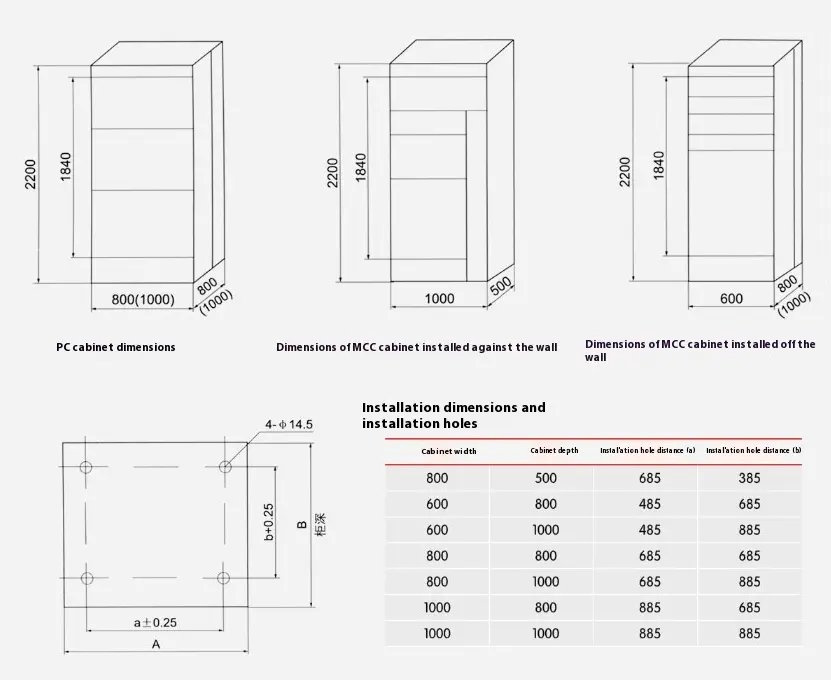

● எல்வி சுவிட்ச் கியர் ஒட்டுமொத்த பரிமாணங்கள், நிறுவல் பரிமாணங்கள்

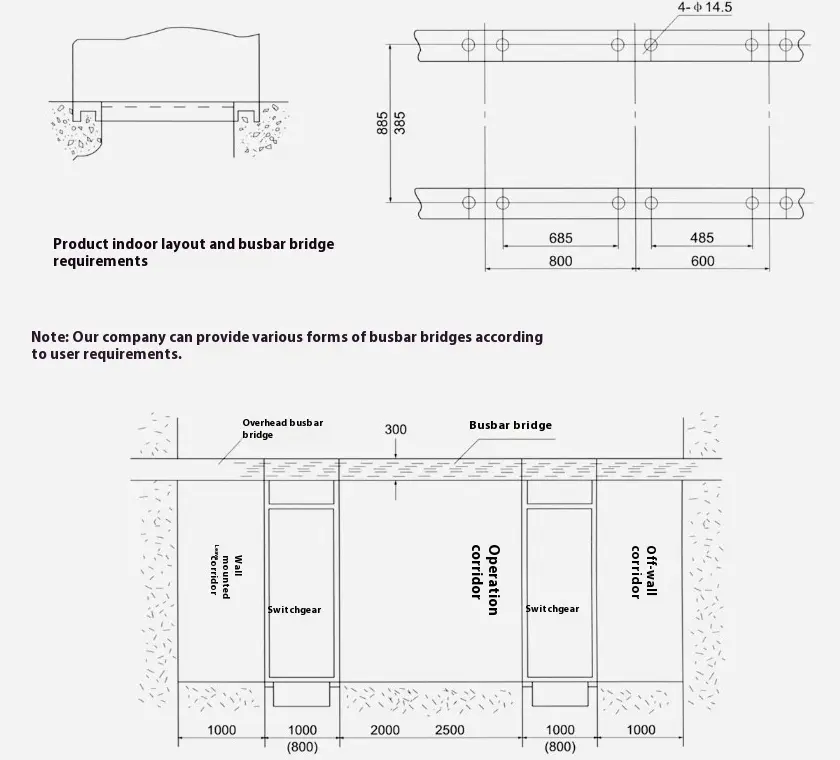

Volture குறைந்த மின்னழுத்த டிரா-அவுட் சுவிட்ச் கியர் நிறுவல் அறக்கட்டளையின் திட்ட வரைபடம்

எச்சரிக்கை

Product இந்த தயாரிப்பை நிறுவும் போது, ​​குறைந்த மின்னழுத்த டிரா-அவுட் சுவிட்ச் கியர்ஸுக்கு இடையிலான கிடைமட்ட கோடு உறுதியாகவும் நம்பகத்தன்மையுடனும் இணைக்கப்பட வேண்டும்.

Product இந்த தயாரிப்பின் கதவு பிரதான சுவிட்சுடன் ஒரு இன்டர்லாக் செயல்பாட்டைக் கொண்டுள்ளது, அதாவது, மின்சாரம் செயலிழந்த நிலையில் மட்டுமே கதவைத் திறக்க முடியும். இந்த தயாரிப்பின் மறுபக்கம் ஒரு திருகு சீல் தட்டு, இது பிரதான சுவிட்சுடன் இன்டர்லாக் செயல்பாட்டைக் கொண்டிருக்கவில்லை. எனவே, பராமரிப்புக்காக இந்த தயாரிப்பின் பக்கத் தட்டை பிரிக்கும்போது மின்சாரம் துண்டிக்கவும்.

Profection தொழில்முறை அல்லாதவர்கள் பராமரிப்புக்காக சுவிட்ச் கியரைத் திறக்கக்கூடாது.
