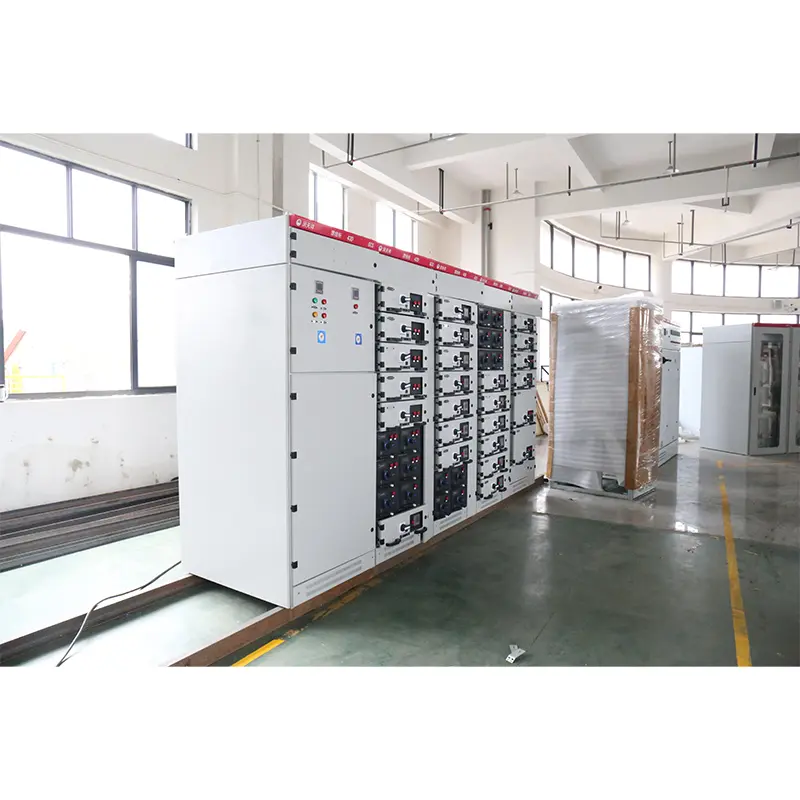

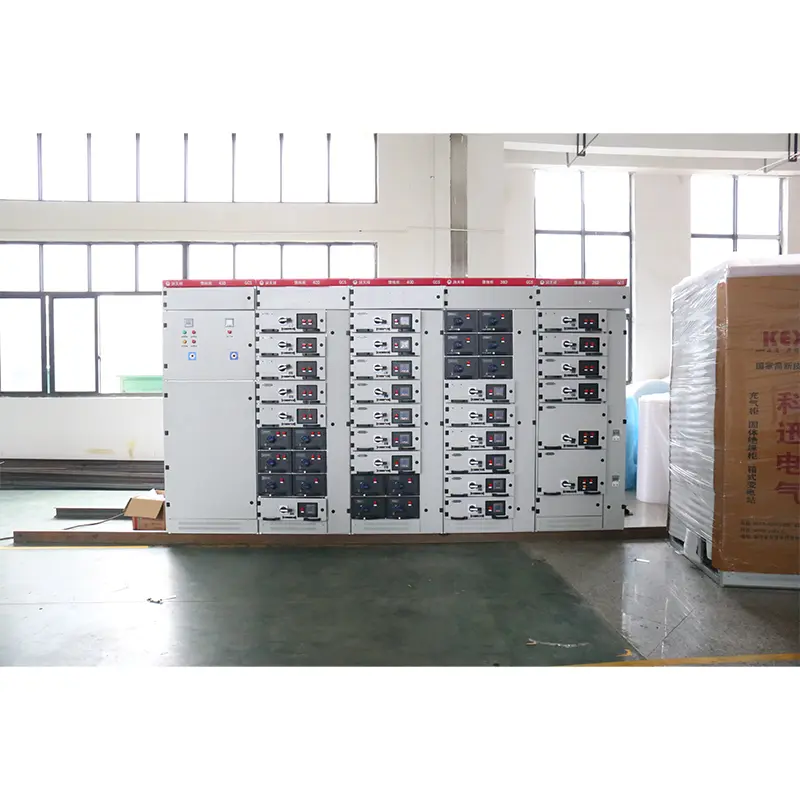

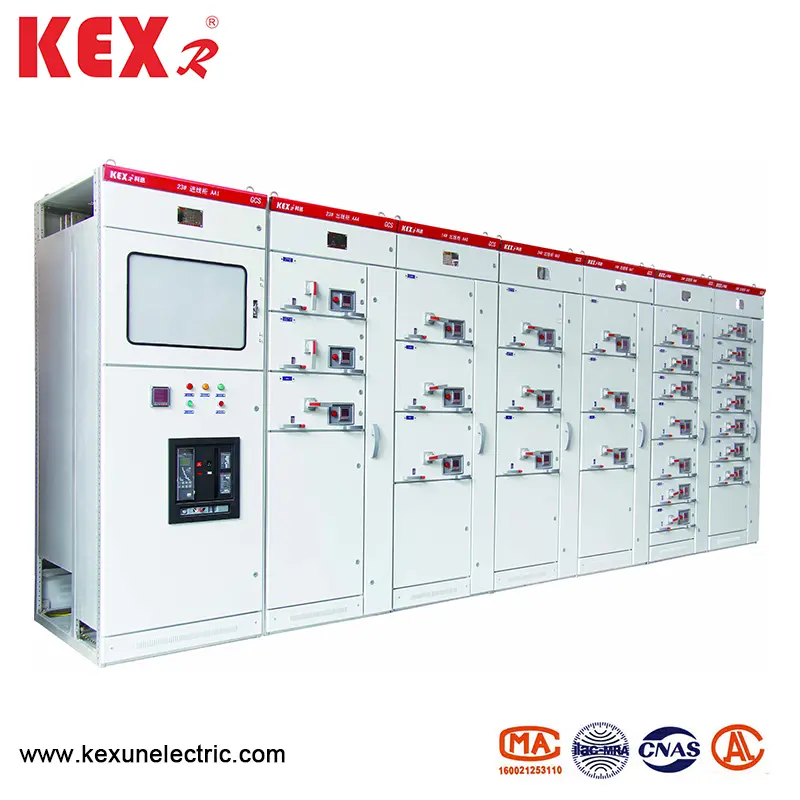

குறைந்த மின்னழுத்த பிரித்தெடுத்தல் சுவிட்ச் அமைச்சரவை

Index செயல்திறன் குறியீடு

ஜி.சி.எஸ் வகை குறைந்த மின்னழுத்த பிரித்தெடுத்தல் சுவிட்ச் அமைச்சரவை பின்வரும் தரங்களை பூர்த்தி செய்கிறது:

▶ IEC439-1 குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் கண்ட்ரோல் கியர்

▶ GB7251 குறைந்த மின்னழுத்த சுவிட்ச் கியர்

▶ ZBK36001 குறைந்த மின்னழுத்த புல்-அவுட் சுவிட்ச் கியர்

● அடிப்படை அளவுருக்கள்

● முக்கிய அமைப்பு

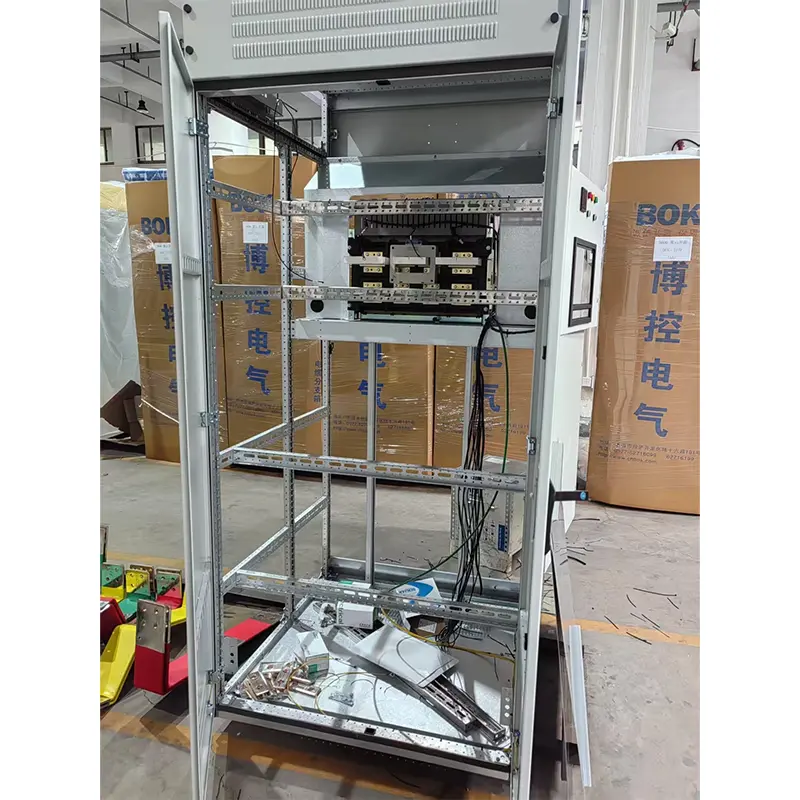

G ஜி.சி.எஸ் வகை குறைந்த மின்னழுத்த பிரித்தெடுத்தல் சுவிட்ச் அமைச்சரவை 8 எம்.எஃப் வகை திறந்த பிரிவு எஃகு ஏற்றுக்கொள்கிறது, மேலும் எஃகு பிரிவு இரண்டு பக்கங்களும் முறையே 20 மிமீ மற்றும் 100 மிமீ மற்றும் .9.2 மிமீ மாடுலஸுடன் நிறுவல் துளைகளைக் கொண்டுள்ளன, எனவே உள் நிறுவல் நெகிழ்வானது மற்றும் வசதியானது.

Frame பிரதான சட்டகம் இரண்டு சட்டசபை வடிவங்களில் வடிவமைக்கப்பட்டுள்ளது, அதாவது பயனர்கள் தேர்வு செய்ய, முழுமையாக கூடியிருந்த கட்டமைப்பு மற்றும் ஓரளவு பற்றவைக்கப்பட்ட கட்டமைப்பு (பக்க சட்டகம் மற்றும் குறுக்கு கற்றை).

The சாதனத்தின் ஒவ்வொரு செயல்பாட்டு அறையும் ஒருவருக்கொருவர் தனிமைப்படுத்தப்படுகின்றன, மேலும் அதன் பெட்டிகள் செயல்பாட்டு அலகு அறை, பஸ் அறை மற்றும் கேபிள் அறை என பிரிக்கப்படுகின்றன. ஒவ்வொரு அறையின் செயல்பாடுகளும் ஒப்பீட்டளவில் சுயாதீனமானவை.

▶ கிடைமட்ட பிரதான பஸ் அமைச்சரவையின் பின்னால் கிடைமட்டமாக அமைக்கப்பட்டுள்ளது, இது சாதனத்தின் முக்கிய சுற்று அதிக குறுகிய சுற்று வலிமையைக் கொண்டிருப்பதற்கான அடிப்படை நடவடிக்கையாகும்.

Cable கேபிள் பெட்டியின் வடிவமைப்பு கேபிள்கள் மேலும் கீழும் செல்வது மிகவும் வசதியானது.

The சாதனத்தின் பொது அமைச்சரவையின் அளவு தொடர் (கீழே உள்ள அட்டவணையைப் பார்க்கவும்):

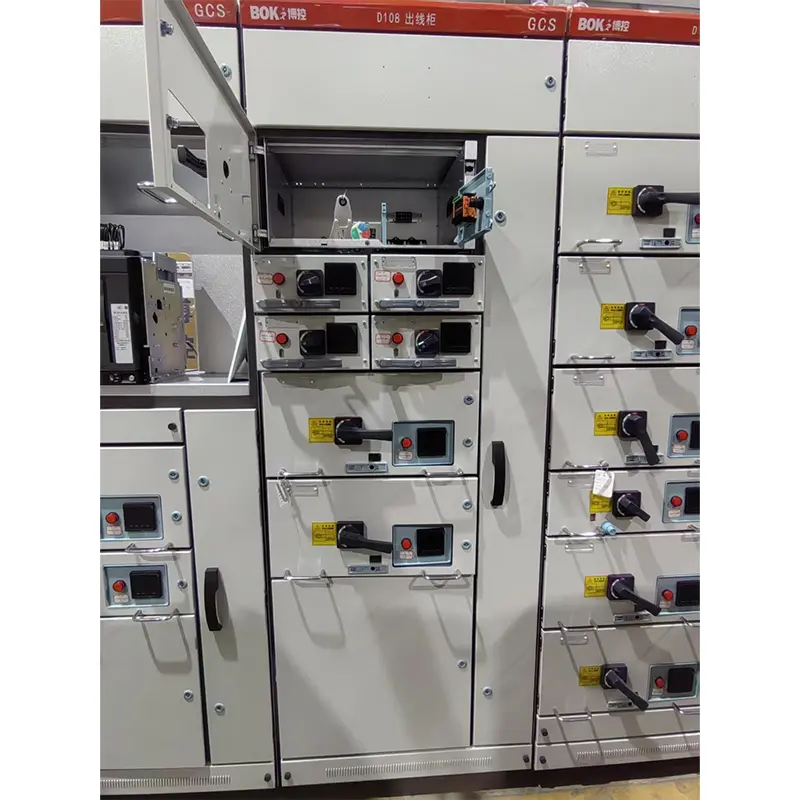

● செயல்பாடு அலகு

1. அலமாரியின் உயரம் 160 மி.மீ. இது 1/2 அலகு, 1 அலகு, 3/2 அலகு, 2 அலகு, 3 அலகு மற்றும் ஐந்து அளவிலான தொடர்களாக பிரிக்கப்பட்டுள்ளது. யூனிட் சர்க்யூட்டின் மதிப்பிடப்பட்ட மின்னோட்டம் 400A அல்லது அதற்கும் குறைவாக உள்ளது.

2. டிராயர் உயர பரிமாணத்தில் மட்டுமே மாறுகிறது, மேலும் அதன் அகலம் மற்றும் ஆழம் பரிமாணம் மாறாமல் இருக்கும். அதே செயல்பாட்டு அலகுகளைக் கொண்ட இழுப்பறைகள் நல்ல பரிமாற்றம் கொண்டவை.

3. ஒவ்வொரு எம்.சி.சி அமைச்சரவையிலும் அதிகபட்சம் 11 ஒரு-அலகு இழுப்பறைகள் அல்லது 22 1/2-யூனிட் இழுப்பறைகள் பொருத்தப்படலாம். இதில் ஒன்றுக்கு மேற்பட்ட யூனிட் டிராயர் ஒரு மல்டிஃபங்க்ஸ்னல் பேக் தட்டை ஏற்றுக்கொள்கிறது.

4. மின்னோட்டத்தின்படி, டிராயரின் நுழைவு மற்றும் கடையின் கோடுகள் ஒரே சிப் கட்டமைப்பைக் கொண்ட வெவ்வேறு எண்ணிக்கையிலான செருகுநிரல்களை ஏற்றுக்கொள்கின்றன.

5. 1/2 யூனிட் டிராயர் மற்றும் கேபிள் அறை ZJ-2 அடாப்டர் மூலம் பின் தட்டு கட்டமைப்போடு இணைக்கப்பட்டுள்ளன.

6. யூனிட் டிராயருக்கும் கேபிள் அறைக்கும் இடையிலான இணைப்பு தற்போதைய தரப்படுத்தலின் படி அதே அளவு பட்டி அல்லது குழாய் கட்டமைப்பைக் கொண்ட ZJ-1 அடாப்டரை ஏற்றுக்கொள்கிறது.

7. டிராயர் அலகு மெக்கானிக்கல் இன்டர்லாக் சாதனம் பொருத்தப்பட்டுள்ளது.

Election பிரதான மின் கூறுகள்

முக்கிய மின் கூறுகளின் தேர்வுக் கொள்கை இறக்குமதி செய்யப்பட்ட தொழில்நுட்பத்தை அடிப்படையாகக் கொண்டது, இது சீனாவில் தொடரில் தயாரிக்கப்படலாம் மற்றும் சாதனத்தின் உயர் செயல்திறனின் தேவைகளைப் பூர்த்தி செய்யலாம்

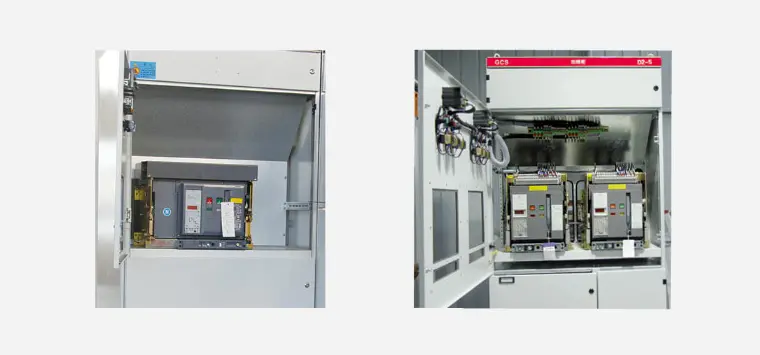

Problect மின்சாரம் வழங்குபவர் மற்றும் ஊட்டி அலகு முக்கியமாக AH தொடரைத் தேர்ந்தெடுக்கிறது. ஷ்னீடர் கம்பெனி தயாரித்த பிற எம் தொடர்களும், மேம்பட்ட செயல்திறனுடன் ஏபிபி நிறுவனமும் தயாரித்த எஃப் தொடர்களும் தேர்ந்தெடுக்கப்படலாம். AH சர்க்யூட் பிரேக்கர் நல்ல செயல்திறன், சிறிய அமைப்பு, குறைந்த எடை மற்றும் வலுவான தொடரின் சிறப்பியல்புகளைக் கொண்டுள்ளது. விலை ஒப்பீட்டளவில் குறைவாக உள்ளது, பராமரிப்பு மற்றும் பயன்பாடு வசதியானது, மேலும் அனைத்து செயல்திறன் குறியீடுகளும் இந்த சாதனத்தின் தேவைகளைப் பூர்த்தி செய்ய முடியும்.

▶ டிராயர் யூனிட் (மோட்டார் கட்டுப்பாட்டு அலகு, பகுதி தீவன அலகு) சர்க்யூட் பிரேக்கர்கள் முக்கியமாக CM1 மற்றும் TG.TM30 தொடர் பிளாஸ்டிக் கேஸ் சர்க்யூட் பிரேக்கர்களைத் தேர்வு செய்கின்றன, மேலும் சில மோல்லர் நிறுவனத்தால் தயாரிக்கப்பட்ட NZM- ஐ தேர்வு செய்கின்றன. 100 ஏ தொடர். இந்த சுவிட்சுகள் நல்ல செயல்திறன், சிறிய அமைப்பு, குறுகிய வளைவு அல்லது அசைவற்ற மற்றும் உயர் தொழில்நுட்ப மற்றும் பொருளாதார குறிகாட்டிகளின் சிறப்பியல்புகளைக் கொண்டுள்ளன, அவை இந்த சாதனத்தின் தேவைகளைப் பூர்த்தி செய்ய முடியும்.

▶ தனிமைப்படுத்தும் சுவிட்ச் மற்றும் உருகி தனிமைப்படுத்தும் சுவிட்ச் Q தொடராக இருக்கும். இந்தத் தொடர் அதிக நம்பகத்தன்மை மற்றும் வலுவான உடைக்கும் திறனைக் கொண்டுள்ளது, மேலும் இயந்திர இன்டர்லாக்ஸை உணர முடியும்.

Fure முக்கிய உருகி என்.டி தொடர். 5. ஏசி தொடர்புகள் தொடர் B மற்றும் LCI-D ஆக இருக்கும் ..

Gr ஜி.சி.எஸ் வகை குறைந்த மின்னழுத்த பிரித்தெடுத்தல் சுவிட்ச் அமைச்சரவை வகை

1. அடாப்டரின் வெப்ப திறனை மேம்படுத்தவும், மேலும் அடாப்டரின் வெப்பநிலை உயர்வால் இணைப்பு, கேபிள் தலை மற்றும் ஸ்பேசருக்கு ஏற்படும் கூடுதல் வெப்பநிலை உயர்வைக் குறைக்கும்.

2. செயல்பாட்டு அலகுகளுக்கும் பெட்டிகளுக்கும் இடையிலான பிரிப்பு தெளிவானது மற்றும் நம்பகமானது, மேலும் ஒரு யூனிட்டின் தோல்வி மற்ற அலகுகளின் வேலையை பாதிக்காது, இதனால் தோல்வி குறைந்தபட்ச வரம்பிற்கு மட்டுப்படுத்தப்பட்டுள்ளது.

3. பேருந்துகளின் கிடைமட்ட ஏற்பாடு சாதனத்திற்கு நல்ல டைனமிக் மற்றும் வெப்ப நிலைத்தன்மையைக் கொண்டுள்ளது மற்றும் 80/176KA குறுகிய சுற்று மின்னோட்டத்தின் தாக்கத்தை தாங்கும்.

4. ஒற்றை 4.மிசி அமைச்சரவையில் உள்ள சுற்றுகளின் எண்ணிக்கை 22 ஆகும், இது மின் உற்பத்தி, பெட்ரோ கெமிக்கல் அமைப்புகள் மற்றும் பெரிய ஒற்றை அலகு திறன் கொண்ட பிற தொழில்களில் தானியங்கி மின்சார கதவுகளின் (இயந்திரங்கள்) தேவைகளை முழுமையாகக் கருத்தில் கொண்டது.

5. சாதனத்திற்கும் வெளிப்புற கேபிளுக்கும் இடையிலான இணைப்பு கேபிள் பெட்டியில் முடிக்கப்பட்டுள்ளது, மேலும் கேபிள் மேலும் கீழும் செல்லலாம். தற்போதைய மின்மாற்றி கேபிள் பெட்டியில் நிறுவப்பட்டுள்ளது, இது நிறுவல் மற்றும் பராமரிப்பு வசதியாக இருக்கும்.

6. அதே மின் விநியோக அமைப்பில், தற்போதைய-கட்டுப்படுத்தும் உலைகளை பொருத்துவதன் மூலம் குறுகிய சுற்று மின்னோட்டத்தை மட்டுப்படுத்தலாம், பஸ் மின்னழுத்தத்தை ஒரு குறிப்பிட்ட மதிப்பில் உறுதிப்படுத்த முடியும், மேலும் கூறுகளின் குறுகிய சுற்று வலிமைக்கான தேவைகளை ஓரளவு குறைக்க முடியும்.

7. டிராயர் அலகு போதுமான எண்ணிக்கையிலான இரண்டாம் நிலை இணைப்பிகளைக் கொண்டுள்ளது (யூனிட் 1 மற்றும் அதற்கு மேற்பட்ட 32 ஜோடிகள் மற்றும் யூனிட் 1/2 க்கு 20 ஜோடிகள்), இது கணினி இடைமுகத்தின் தேவைகளையும், தொடர்புகளின் எண்ணிக்கையில் தானியங்கி கட்டுப்பாட்டு வளையத்தையும் பூர்த்தி செய்ய முடியும்

● துணை சுற்று

துணை சுற்று வரைபடத்தின் வடிவமைப்பு வெப்ப மின் உற்பத்தி நிலையங்களின் துணை சக்தி வடிவமைப்பிற்கான தொழில்நுட்ப விதிமுறைகளுக்கு ஒத்துப்போகிறது மற்றும் பிற தொடர்புடைய வடிவமைப்பு தொழில்நுட்ப விதிமுறைகள். இது மின் உற்பத்தி நிலையங்கள் மற்றும் துணை மின்நிலையங்களின் குறைந்த மின்னழுத்த மின் அமைப்பு மற்றும் தொழிற்சாலைகள், சுரங்கங்கள் மற்றும் உயரமான கட்டிடங்களில் குறைந்த மின்னழுத்த மின் விநியோக முறைக்கு ஏற்றது. தொழிற்சாலைகள் மற்றும் சுரங்கங்களின் துணை சுற்று திட்டம் பிரதான சுற்று திட்டத்தின் படி வடிவமைக்கப்பட்டுள்ளது, இது மின்சாரம் உள்வரும் வரி, ஊட்டி வரி (பிசி) மற்றும் மோட்டார் ஊட்டி வரி (எம்.சி.சி) ஆகியவற்றின் செயல்பாட்டு அலகுகளாக பிரிக்கப்பட்டுள்ளது ..

தயாரிப்பு தொகுப்பு

வழங்கும் போது உற்பத்தியாளர் பின்வரும் ஆவணங்கள் மற்றும் ஆபரணங்களை வழங்குவார்:

▶ சாதன பட்டியல்

▶ தயாரிப்பு சான்றிதழ்

Use பயன்பாட்டிற்கான வழிமுறைகள்

▶ தொழிற்சாலை சோதனை அறிக்கை

Election தொடர்புடைய மின் வரைபடங்கள்

▶ அமைச்சரவை கதவு விசைகள், இயக்க கைப்பிடிகள் மற்றும் ஒப்பந்தத்தில் குறிப்பிடப்பட்டுள்ள உதிரி பாகங்கள்.

▶ முக்கிய கூறுகளின் நிறுவல் வழிமுறைகள்

வழிமுறைகளை வரிசைப்படுத்துதல்

ஜி.சி.எஸ் வகை குறைந்த மின்னழுத்த பிரித்தெடுத்தல் சுவிட்ச் அமைச்சரவையின் ஆர்டர் ஒப்பந்தம் பின்வரும் உள்ளடக்கங்களைக் கொண்டுள்ளது:

Prouce உற்பத்தியின் முழு மாதிரியில் பிரதான சுற்று திட்ட எண் மற்றும் துணை சுற்று திட்ட எண் ஆகியவை அடங்கும்.

▶ மெயின் சர்க்யூட் சிஸ்டம் சேர்க்கை வரிசை வரைபடம்

Accound துணை சுற்றுக்கு மின் திட்ட வரைபடம்

The அமைச்சரவையில் உள்ள கூறுகளின் பட்டியல்

The சுற்றுவட்டத்தில் மின்னழுத்தம், மின்னோட்டம் மற்றும் நேரம் போன்ற அளவுருக்களை அமைத்தல்.

Temple மற்ற சிறப்பு அட்டவணைகள் உற்பத்தியின் இயல்பான பயன்பாட்டிற்கு முரணானவை.
