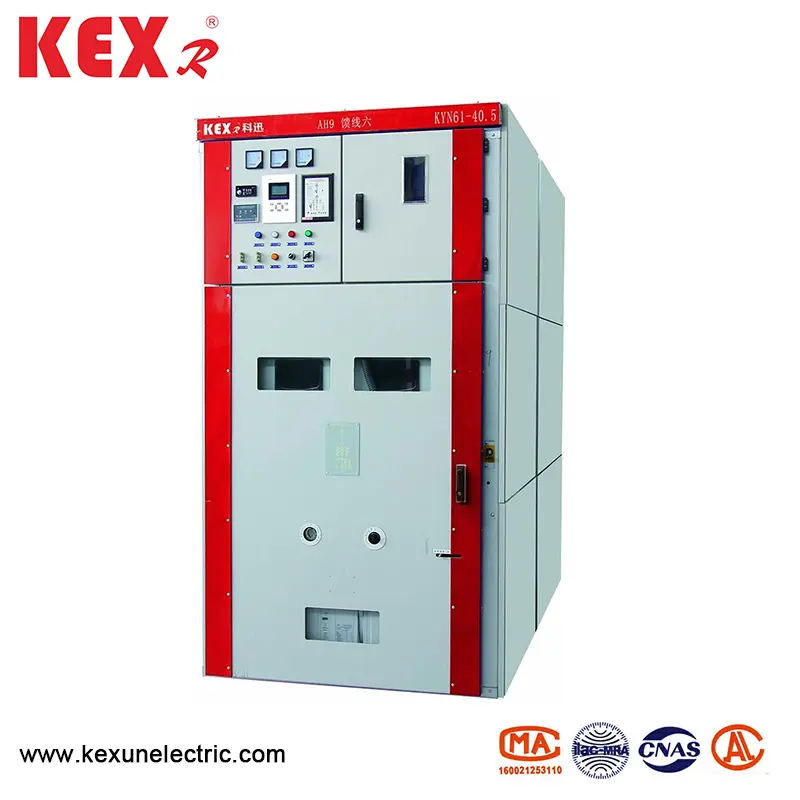

கவச-உடையணிந்த மாற்ற சுவிட்ச் உபகரணங்கள்

சுருக்கம்

KYN61-40.5 ஆர்மர்-உடையணிந்த மாற்ற சுவிட்ச் உபகரணங்கள் (இனிமேல் உபகரணங்கள் என குறிப்பிடப்படுகின்றன) என்பது மூன்று கட்ட ஏசி 50 ஹெர்ட்ஸ் மற்றும் 40.5 கி.வி மதிப்பிடப்பட்ட மின்னழுத்தத்துடன் கூடிய முழுமையான உட்புற விநியோக சாதனமாகும். மின்சார ஆற்றலைப் பெறுவதற்கும் விநியோகிப்பதற்கும் ஒரு மின் உற்பத்தி நிலையம், துணை மின்நிலைய மற்றும் தொழில்துறை மற்றும் சுரங்க நிறுவனங்களாக, இது சுற்றுகளை கட்டுப்படுத்தலாம், பாதுகாக்கலாம் மற்றும் கண்டறியலாம், மேலும் அடிக்கடி செயல்படும் இடங்களிலும் பயன்படுத்தலாம். இந்த சுவிட்ச் உபகரணங்கள் GB/T11022-1999, GB3906-2006 மற்றும் DL404-1997 ஆகியவற்றுடன் ஒத்துப்போகின்றன.

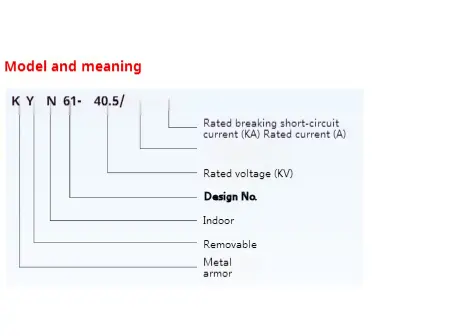

61 KYN61-40.5 ஒவ்வொரு கூறுகளுக்கும் தொழில்நுட்ப அளவுருக்கள் கவச-உடையணிந்த மாற்ற சுவிட்ச் கருவிகளை வகைப்படுத்துகின்றன

◆ வெற்றிட சுவிட்ச் கியர்

◆ வெற்றிட சர்க்யூட் பிரேக்கர்

◆ வசந்த-இயக்கப்படும் இயந்திரங்கள்

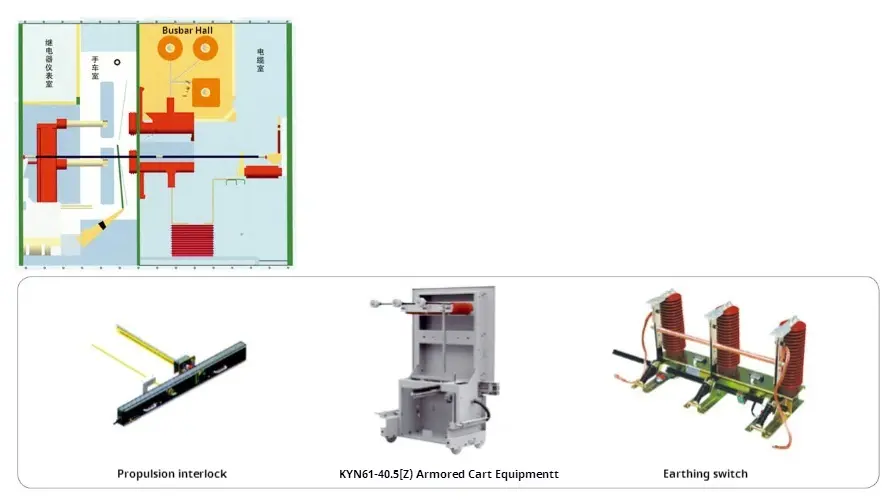

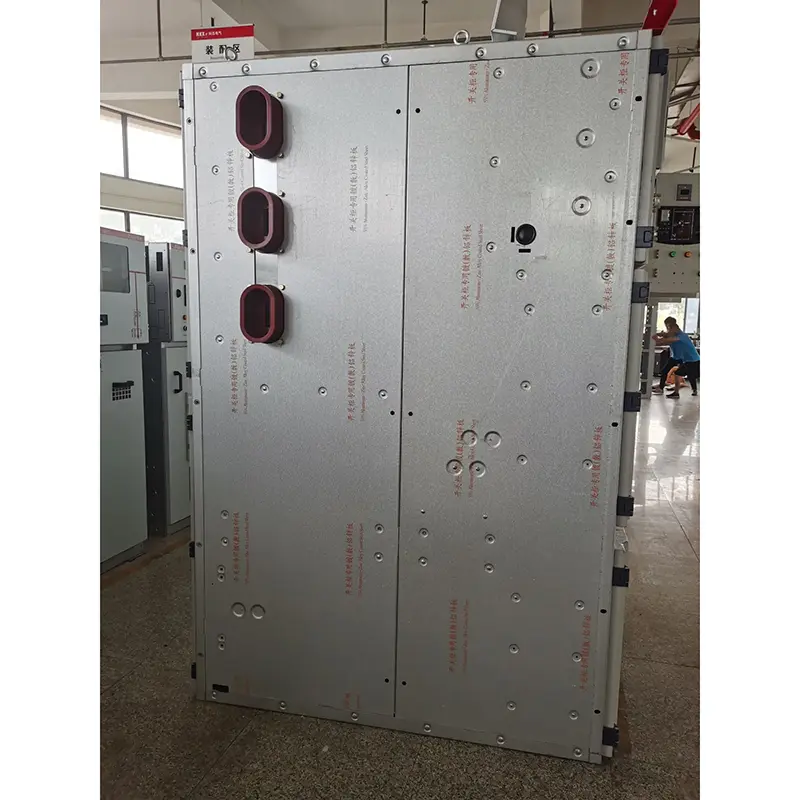

61 KYN61-40.5 வகை கவச-உடையணிந்த மாற்ற சுவிட்ச் கருவிகளின் கட்டமைப்பு பண்புகள்

GB3906-1991 மற்றும் IEC298 இல் கவச உலோக மூடப்பட்ட கருவிகளின் தரத்திற்கு ஏற்ப சுவிட்ச் உபகரணங்கள் வடிவமைக்கப்பட்டுள்ளன. முழு உபகரணங்களும் இரண்டு பகுதிகளைக் கொண்டுள்ளன: உபகரணங்கள் மற்றும் வரையக்கூடிய பகுதி (ஹேண்ட்கார்ட்). உபகரணங்கள் கட்டமைக்கப்பட்டு போல்ட்களுடன் இணைக்கப்படுகின்றன. சுவிட்ச் கருவிகளின் உட்புறம் சர்க்யூட் பிரேக்கர் அறை, பிரதான பஸ் அறை, கேபிள் அறை மற்றும் ரிலே இன்ஸ்ட்ரூமென்ட் ரூம் என மெட்டல் பகிர்வு மூலம் பிரிக்கப்பட்டுள்ளது. ஷெல்லின் பாதுகாப்பு நிலை ஐபி 3 எக்ஸ் அடையும், மற்றும் பெட்டிகளுக்கு இடையிலான பாதுகாப்பு நிலை ஐபி 2 எக்ஸ் ஆகும், மேலும் அனைத்து உலோக கட்டமைப்பு உறுப்பினர்களும் நம்பத்தகுந்த வகையில் அடித்தளமாக உள்ளனர். பிரதான லூப் அமைப்பின் ஒவ்வொரு பெட்டியும் சுயாதீன வெளியேற்றத்திற்கான அழுத்தம் வெளியீட்டு சேனலைக் கொண்டுள்ளது.

◆ ஷெல் மற்றும் பகிர்வு

சி.என்.சி இயந்திர கருவிகளால் செயலாக்கப்பட்டு வளைந்திருக்கும் பின்னர் கவச-உடையணிந்த மாற்ற சுவிட்ச் கருவிகளின் ஷெல் மற்றும் பகிர்வு குளிர்-உருட்டப்பட்ட எஃகு தட்டால் உருட்டப்படுகிறது. எனவே, கூடியிருந்த உபகரணங்கள் கட்டமைப்பு பரிமாணங்களின் சீரான தன்மையை உறுதிப்படுத்த முடியும். கவச-உடையணிந்த மாற்ற சுவிட்ச் உபகரணங்கள் சர்க்யூட் பிரேக்கர் அறை, பிரதான பஸ் அறை, கேபிள் அறை மற்றும் ரிலே கருவி அறை என பிரிக்கப்பட்டுள்ளன, மேலும் ஒவ்வொரு பகுதியும் தரையில் உலோக பகிர்வால் பிரிக்கப்படுகின்றன.

◆ ஹேண்ட்கார்ட்

ஹேண்ட்கார்ட்டை சர்க்யூட் பிரேக்கர் ஹேண்ட்கார்ட், மின்னழுத்த மின்மாற்றி ஹேண்ட்கார்ட், அளவீட்டு ஹேண்ட்கார்ட், தனிமைப்படுத்தும் ஹேண்ட்கார்ட் போன்றவற்றாக பிரிக்கலாம். அனைத்து வகையான ஹேண்ட்கார்ட்டுகளும் ஒரே வடிவத்தையும் அளவையும் கொண்டிருக்கின்றன, மேலும் ஒரே நோக்கத்துடன் கூடிய ஹேண்ட்கார்ட்கள் ஒன்றோடொன்று மாறக்கூடியவை. ஹேண்ட்கார்ட்டில் ஒரு சோதனை/தனிமைப்படுத்தும் நிலை மற்றும் உபகரணங்களில் ஒரு வேலை நிலை உள்ளது, மேலும் ஒவ்வொரு நிலைக்கும் ஒரு இன்டர்லாக் சாதனத்துடன் பொருத்தப்பட்டுள்ளது, இது மேற்கூறிய இரண்டு நிலைகளில் இருக்கும்போது ஹேண்ட்கார்ட் சாதாரணமாக நகர்த்த முடியாது என்பதை உறுதிசெய்கிறது.

◆ சர்க்யூட் பிரேக்கர் பெட்டி

ஹேண்ட்கார்ட் நகர்த்துவதற்கு சர்க்யூட் பிரேக்கர் பெட்டியில் ஒரு குறிப்பிட்ட பாடல் நிறுவப்பட்டுள்ளது. சோதனை நிலைக்கும் வேலை நிலைக்கும் இடையில் சர்க்யூட் பிரேக்கர் நகரும்போது, ​​தனிமைப்படுத்தும் வால்வு தானாகவே திறக்கிறது அல்லது மூடப்படும், இது ஊழியர்கள் சார்ஜ் செய்யப்பட்ட உடலைத் தொடாது என்பதை உறுதி செய்கிறது. ஹேண்ட்கார்ட்டை உபகரணங்கள் கதவு மூடியதன் மூலம் இயக்க முடியும், மேலும் உபகரணங்களில் உள்ள ஹேண்ட்கார்ட்டின் நிலையை கண்காணிப்பு சாளரம் வழியாகக் காணலாம், அதே நேரத்தில், ஹேண்ட்கார்ட்டில் எந்தவொரு செயல்பாட்டு அறிகுறிகளையும் காணலாம்.

◆ பஸ் பெட்டி

பிரதான பஸ் ஒரு கவசத்தால் உடையணிந்த மாற்ற சுவிட்ச் கருவிகளிலிருந்து இன்னொரு இடத்திற்கு இட்டுச் செல்கிறது மற்றும் கிளை சிறிய பேருந்துகள் மற்றும் நிலையான தொடர்பு பெட்டிகளால் சரி செய்யப்படுகிறது, மேலும் அருகிலுள்ள உபகரணங்களின் பக்கத் தகடுகளைக் கடக்கும்போது பஸ் ஸ்லீவ்ஸால் சரி செய்யப்படுகிறது. அனைத்து பேருந்துகளும் கலப்பு காப்பு ஏற்றுக்கொள்கின்றன.

Cable கேபிள் பெட்டி

பி.டி., கிரவுண்டிங் சுவிட்ச், மின்னல் கைது மற்றும் பல கேபிள்கள் கேபிள் அறையில் நிறுவப்படலாம்.

◆ ரிலே அறை

உட்புற பலகை மற்றும் ரிலே குழு கட்டுப்பாடு மற்றும் பாதுகாப்பு கூறுகள், அளவீட்டு மற்றும் காட்சி கருவிகள் மற்றும் நேரடி கண்காணிப்பு குறிகாட்டிகள் போன்ற இரண்டாம் நிலை கூறுகளைக் கொண்டிருக்கலாம்.

◆ இன்டர்லாக் சாதனம்

கவச-உடையணிந்த மாற்ற சுவிட்ச் உபகரணங்கள் நம்பகமான இன்டர்லாக் சாதனத்தைக் கொண்டுள்ளன, இது ஆபரேட்டர்கள் மற்றும் உபகரணங்களின் பாதுகாப்பை திறம்பட உறுதி செய்கிறது;

கிரவுண்டிங் சுவிட்ச் ஆஃப் நிலையில் இருக்கும்போது, ​​ஹேண்ட்கார்ட் சோதனை/தனிமைப்படுத்தும் நிலையில் இருந்து வேலை செய்யும் நிலைக்கு மட்டுமே செல்ல முடியும்; பின்புற கதவைத் திறக்க முடியாது, இதனால் மின்மயமாக்கப்பட்ட இடைவெளியில் தவறாக நுழைவதைத் தடுக்கிறது. ஹேண்ட்கார்ட் உபகரணங்களிலிருந்து முற்றிலுமாக வெளியேற்றப்படும்போது, ​​அல்லது ஹேண்ட்கார்ட் சாதனங்களில் சோதனை/தனிமைப்படுத்தும் நிலையில் இருக்கும்போது, ​​பூமி சுவிட்ச் ஒன்றோடொன்று திறக்கப்பட்டு திறக்கப்படும் போது, ​​பூமி சுவிட்சை மூடலாம். ஹேண்ட்கார்ட் வேலை செய்யும் நிலையில் இருக்கும்போது, ​​கிரவுண்டிங் சுவிட்சை மூட முடியாது. இது தரையில் சுவிட்ச் தவறாக இயக்கப்படுவதைத் தடுக்கிறது, மேலும் கிரவுண்டிங் சுவிட்ச் மூடிய நிலையில் இருக்கும்போது ஹேண்ட்கார்ட் வேலை நிலைக்கு செல்வதைத் தடுக்கிறது. சர்க்யூட் பிரேக்கர் ஹேண்ட்கார்ட் சோதனை/தனிமைப்படுத்தும் நிலையில் அல்லது வேலை செய்யும் நிலையில் இருக்கும்போது மட்டுமே சர்க்யூட் பிரேக்கரை இயக்க முடியும்; மேலும், சர்க்யூட் பிரேக்கர் மூடப்பட்ட பிறகு, ஹேண்ட்கார்ட்டால் நகர முடியாது, இது நேரடி சுமை சர்க்யூட் பிரேக்கரை தவறுதலாக தள்ளுவதைத் தடுக்கிறது. மின் இன்டர்லாக் உபகரணங்களுக்கு இடையில் நிறுவப்படலாம்.

Ear காது சாதனம்

கேபிள் அறையில், 6 × 50 மிமீ 2 கிரவுண்டிங் பஸ் பட்டி உள்ளது, இது அருகிலுள்ள உபகரணங்கள் வழியாகச் சென்று உபகரணங்களுடன் நல்ல தொடர்பு கொள்ளலாம்.

● பிரதான வயரிங் திட்டம்

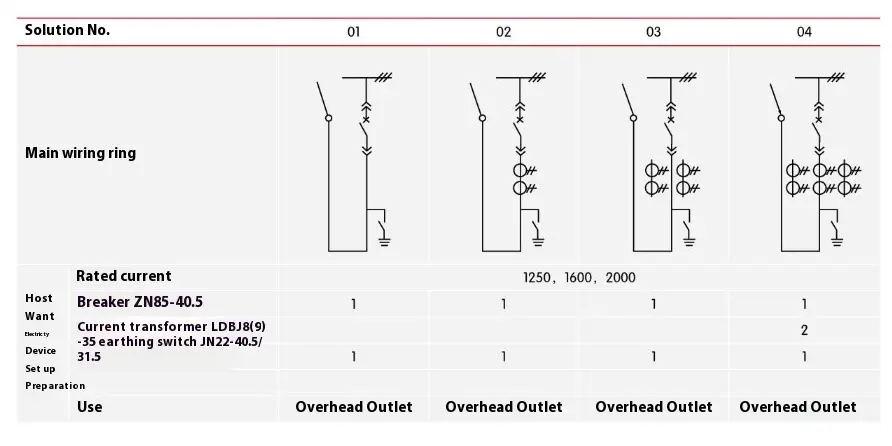

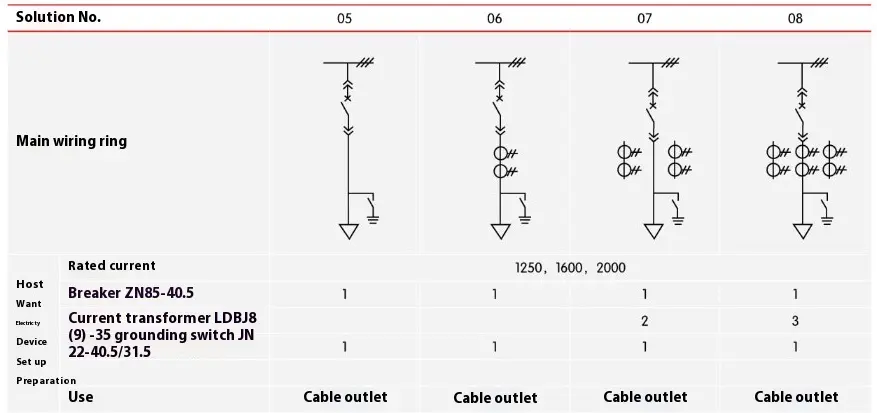

கவச-உடையணிந்த மாற்ற சுவிட்ச் கருவிகளுக்கு பொதுவாக பயன்படுத்தப்படும் 27 வழக்கமான முதன்மை வயரிங் திட்டங்கள் உள்ளன, அவை பயனர்களின் கேபிள் உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகளின் தேவைகளைப் பூர்த்தி செய்ய முடியும், மேல்நிலை உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகள், தகவல் தொடர்பு மற்றும் அளவீட்டு, பாதுகாப்பு போன்றவை. தற்போதுள்ள திட்டங்களிலிருந்து வேறுபட்ட பிற திட்டங்கள் இருந்தால், தயவுசெய்து உற்பத்தியாளருடன் ஆலோசிக்கவும்.

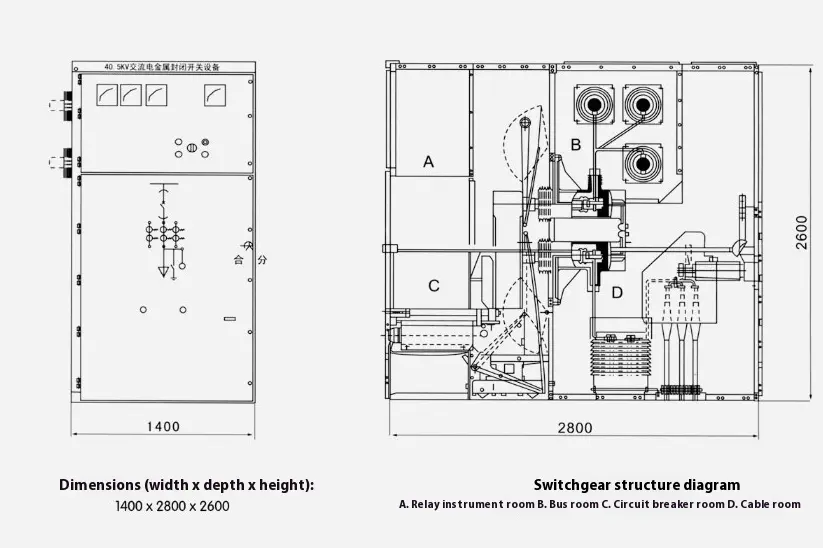

The கவச-உடையணிந்த மாற்ற சுவிட்ச் கருவிகளின் கட்டமைப்பு பரிமாணங்கள் மற்றும் திட்ட வரைபடம்
