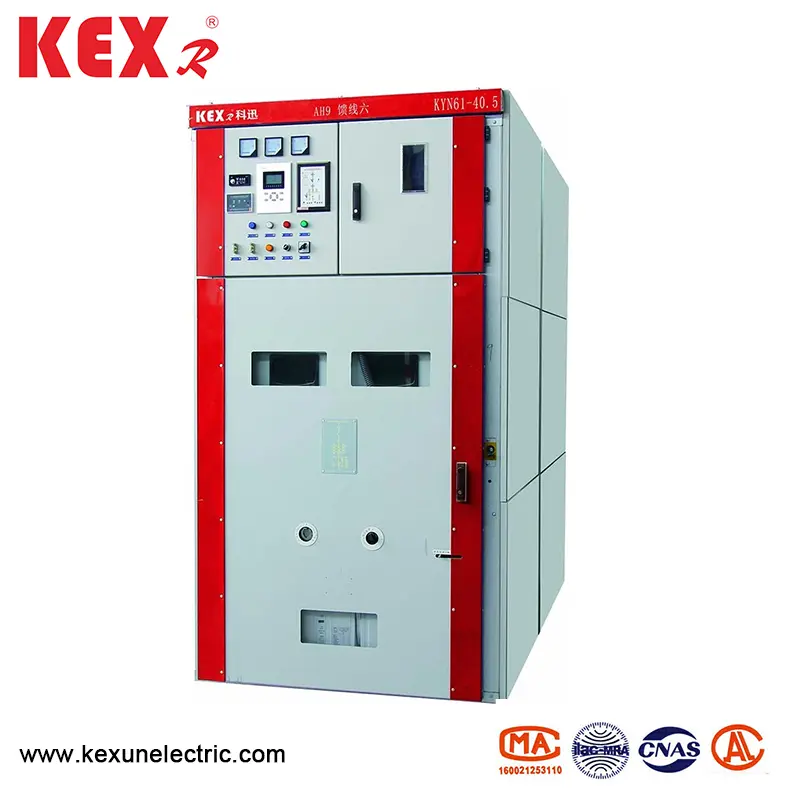

கவச-உடையணிந்த மாற்ற சுவிட்ச் கியர்

● டெக்டோனிக் பண்புகள்

▶ சுவிட்ச் கியர் அமைப்பு கூடியது, மற்றும் சர்க்யூட் பிரேக்கர் ஹேண்ட்கார்ட்டால் தரையிறங்கப்படுகிறது

▶ KYN61-40.5 வகை கவச-உடையணிந்த மாற்ற சுவிட்ச் கியர் ஒரு புதிய கலப்பு இன்சுலேட்டட் வெற்றிட சர்க்யூட் பிரேக்கருடன் பொருத்தப்பட்டுள்ளது, இது நல்ல பரிமாற்றம் மற்றும் எளிய மாற்றீட்டின் பண்புகளைக் கொண்டுள்ளது

Hand ஹேண்ட்கார்ட் சட்டகத்தில் ஒரு முன்னணி திருகு மற்றும் நட்டு உந்துவிசை பொறிமுறையானது பொருத்தப்பட்டுள்ளது, இது கைத்துப்பாக்கியை எளிதில் நகர்த்தலாம் மற்றும் உந்துவிசை கட்டமைப்பை சேதப்படுத்துவதைத் தடுக்கலாம்

Currations அனைத்து செயல்பாடுகளும் அமைச்சரவை கதவுடன் நெருக்கமாக மேற்கொள்ளப்படலாம்

Switch பிரதான சுவிட்ச், ஹேண்ட்கார்ட் மற்றும் சுவிட்ச் அமைச்சரவை கதவுகளுக்கு இடையிலான இன்டர்லாக் "ஐந்து-தடுப்பு" செயல்பாட்டை பூர்த்தி செய்ய கட்டாய இயந்திர பூட்டுதல் பயன்முறையை ஏற்றுக்கொள்கிறது

Cable பல கேபிள்களை இணைக்க கேபிள் அறையில் போதுமான இடம் உள்ளது

▶ விரைவான கிரவுண்டிங் சுவிட்ச் கிரவுண்டிங் மற்றும் குறுகிய சுற்றுக்கு பயன்படுத்தப்படுகிறது

Shell ஷெல்லின் பாதுகாப்பு நிலை ஐபி 3 எக்ஸ், மற்றும் பாதுகாப்பு நிலை ஐபி 2 எக்ஸ் is ஹேண்ட்கார்ட் கதவு திறந்திருக்கும் போது

▶ கவச-உடையணிந்த மாற்ற சுவிட்ச் கியர் GB3906-1991.DL404-1997 உடன் ஒத்துப்போகிறது மற்றும் சர்வதேச IEC-298 தரத்தை குறிப்புக்காக ஏற்றுக்கொள்கிறது.

● சுற்றுச்சூழல் நிலைமைகள்

The சுற்றுப்புற வெப்பநிலையின் மேல் வரம்பு +40 ℃, மற்றும் 24 மணி நேரத்திற்குள் அளவிடப்படும் சராசரி மதிப்பு 35 than ஐ தாண்டாது, மற்றும் குறைந்த வரம்பு -15 is

▶ உயரம்: கடல் மட்டத்திலிருந்து 1000 மீட்டருக்கு மேல் இல்லை

▶ உறவினர் ஈரப்பதம்: தினசரி சராசரி மதிப்பு 95%ஐ தாண்டக்கூடாது, மாத சராசரி மதிப்பு 90%ஐ தாண்டக்கூடாது

▶ பூகம்ப தீவிரம்: 8 டிகிரிக்கு மேல் இல்லை

▶ நீர் நீராவி அழுத்தம்: தினசரி சராசரி மதிப்பு 2.2KPA ஐ தாண்டக்கூடாது, மாதாந்திர சராசரி மதிப்பு 90%ஐ தாண்டக்கூடாது.

Techn தொழில்நுட்ப அளவுரு அட்டவணைகள்

◆ வெற்றிட சுவிட்ச் கியர்

◆ வெற்றிட சர்க்யூட் பிரேக்கர்

◆ வசந்த-இயக்கப்படும் இயந்திரங்கள்

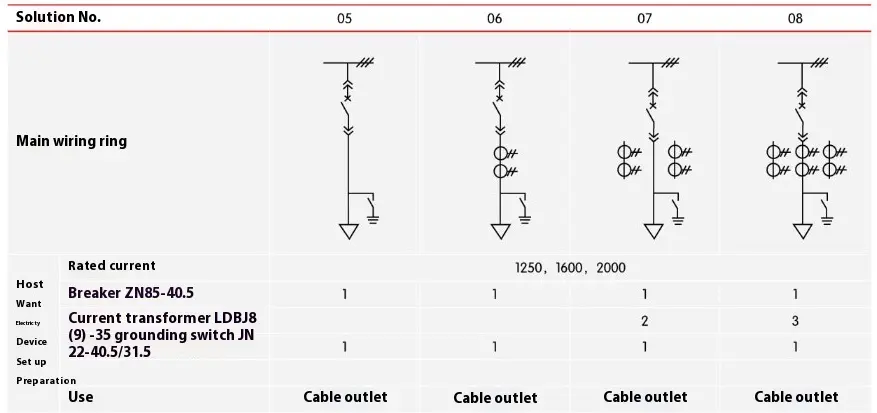

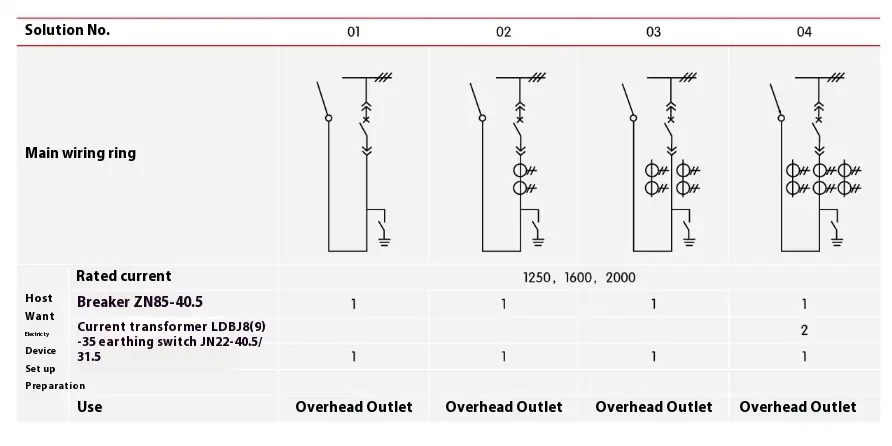

● வயரிங் திட்டங்கள்

கவச-உடையணிந்த மாற்ற சுவிட்ச் கியருக்காக பொதுவாக பயன்படுத்தப்படும் 27 வழக்கமான முதன்மை வயரிங் திட்டங்கள் உள்ளன, அவை பயனர்களின் கேபிள் உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகளின் தேவைகளைப் பூர்த்தி செய்ய முடியும், மேல்நிலை உள்வரும் மற்றும் வெளிச்செல்லும் கோடுகள், தகவல் தொடர்பு மற்றும் அளவீட்டு, பாதுகாப்பு போன்றவை. தற்போதுள்ள திட்டங்களிலிருந்து வேறுபட்ட பிற திட்டங்கள் இருந்தால், தயவுசெய்து உற்பத்தியாளருடன் ஆலோசிக்கவும்.

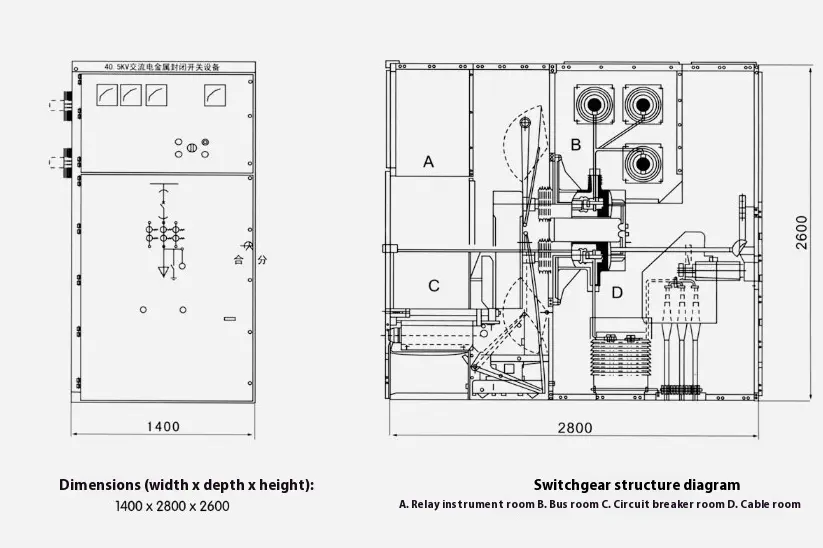

Arm கவசத்தால் உடையணிந்த மாற்ற சுவிட்ச் கியரின் கட்டமைப்பு பரிமாணங்கள்

● சுவிட்ச் கியர் நிறுவல்

61 KYN61-40.5 வகை கவச-உடையணிந்த மாற்ற சுவிட்ச் கியரின் மின் அறை: ≥ 4500 மிமீ

The அமைச்சரவையின் பின்புறத்திலிருந்து சுவருக்கு தூரம்: ≥ 1500 மிமீ

Foundation அடித்தள சட்டத்தின் தட்டையானது: mm 1 மிமீ/மீ

Foundation அடித்தளத்தின் உட்பொதிக்கப்பட்ட சேனல் எஃகு தரையில் இருந்து 3 மி.மீ.

▶ இதை போல்ட் அல்லது வெல்டிங் மூலம் அடித்தளத்தில் சரிசெய்யலாம்

Swith சுவிட்ச் கியரின் எடை சுமார் 1800 கிலோ ஆகும்

▶ சுவிட்ச் கியர் இயக்க தாழ்வார அகலம் (ஒற்றை வரிசை): ≥3000 மிமீ மற்றும் இரட்டை வரிசை (முகம் முகம்) ≥4000 மிமீ.

Prograce தயாரிப்பு நிலைத்தன்மை

Line முதன்மை வரி பிரதான திட்ட எண், ஒற்றை பஸ் அமைப்பு வரைபடம், ஏற்பாடு வரைபடம் மற்றும் தளவமைப்பு வரைபடம்

Scrical இரண்டாம் நிலை சுற்று மின் திட்ட வரைபடம் மற்றும் முனைய ஏற்பாடு வரைபடம்

Armary ஆர்மர்-உடையணிந்த மாற்ற சுவிட்ச் கியரின் மின் கூறுகளின் மாதிரி விவரக்குறிப்பு மற்றும் அளவு

Bus பிரதான பஸ் மற்றும் கிளை பஸ்ஸின் விவரக்குறிப்புகள் மற்றும் பொருட்கள்

Sp உதிரி பாகங்கள் மற்றும் உதிரி பாகங்களின் பெயர்கள் மற்றும் அளவு

Viests தொழிற்சாலையுடன் சிறப்புத் தேவைகள் ஒப்புக் கொள்ளப்படும்

Technology தயாரிப்பு தொழில்நுட்பத்தின் தொடர்ச்சியான முன்னேற்றம் காரணமாக, எல்லா தரவுகளும் எங்கள் தொழிற்சாலையின் தொழில்நுட்பத் துறையின் சமீபத்திய உறுதிப்படுத்தலுக்கு உட்பட்டதாக இருக்கும். ஏதேனும் மாற்றம் இருந்தால், எந்த அறிவிப்பும் இருக்காது.

வழிமுறைகளை வரிசைப்படுத்துதல்

◆ பிரதான வயரிங் திட்ட வரைபடம், நோக்கம் மற்றும் ஒற்றை கம்பி அமைப்பு வரைபடம்; மதிப்பிடப்பட்ட மின்னழுத்தம்; மதிப்பிடப்பட்ட மின்னோட்டம்; மதிப்பிடப்பட்ட குறுகிய சுற்று உடைக்கும் மின்னோட்டம்; மின் விநியோக அறையின் தளவமைப்பு திட்டம் மற்றும் சுவிட்ச் கியரின் ஏற்பாடு மற்றும் உள்ளமைவு திட்டம் போன்றவை.

உள்வரும் மற்றும் வெளிச்செல்லும் கேபிள்களின் விவரக்குறிப்புகளைக் குறிக்கவும்

Switch சுவிட்ச் கியர் மற்றும் பிற பூட்டுதல் மற்றும் தானியங்கி சாதனங்களின் கட்டுப்பாடு, அளவீட்டு மற்றும் பாதுகாப்பு செயல்பாடுகளுக்கான தேவைகள்.

K சுவிட்ச் கியரில் உள்ள முக்கிய மின் கூறுகளின் மாதிரி, விவரக்குறிப்பு மற்றும் அளவு. ஸ்விட்ச் கியர் அல்லது உள்வரும் பெட்டிகளுக்கிடையில் பஸ் பாலம் இணைப்பு தேவைப்பட்டால், பஸ் பாலத்தின் மதிப்பிடப்பட்ட தற்போதைய சுமந்து செல்லும் திறன், பஸ் பாலத்தின் இடைவெளி மற்றும் தரையில் இருந்து உயரம் போன்ற குறிப்பிட்ட தரவு வழங்கப்படும்

Armage கவச-உடையணிந்த மாற்ற சுவிட்ச் கியர் சிறப்பு சூழலில் பயன்படுத்தப்படும்போது, ​​ஆர்டர் செய்யும் போது அது விரிவாகக் குறிப்பிடப்பட வேண்டும்.

சிறப்பு தேவைகள்.

Switch சுவிட்ச் கியர் நிறுவல் அறக்கட்டளையின் திட்ட வரைபடம்
