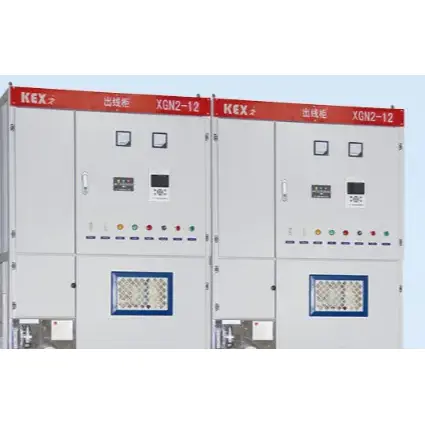

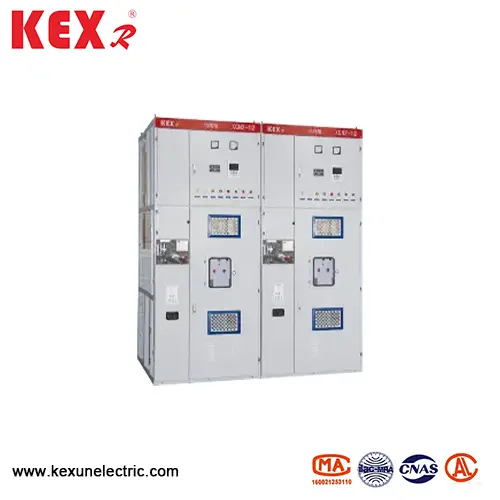

பெட்டி வகை நிலையான உலோக மூடிய சுவிட்ச் உபகரணங்கள்

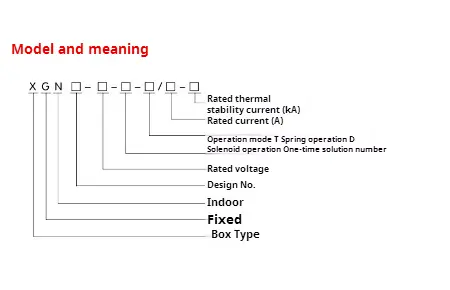

Model மாதிரி பொருள்

X முக்கியமாக XGN2-12 பெட்டி வகை நிலையான உலோக மூடிய சுவிட்ச் கருவியின் தொழில்நுட்ப அளவுருக்கள்

. கட்டமைப்பு

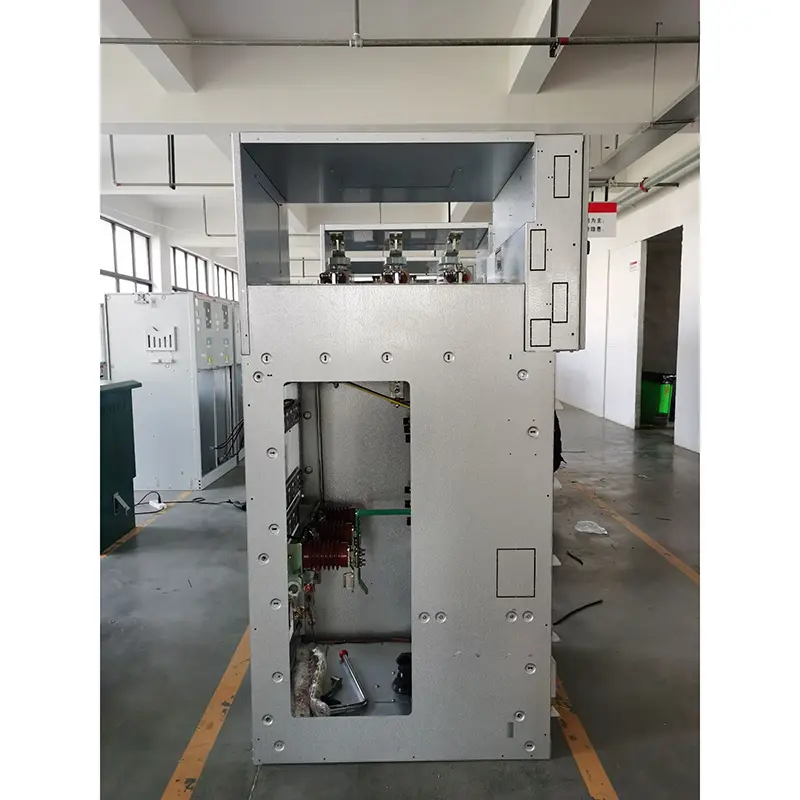

இந்த XGN2-12 பெட்டி வகை நிலையான உலோக மூடிய சுவிட்ச் உபகரணங்கள் ஒரு உலோக மூடிய பெட்டி அமைப்பு, மற்றும் உபகரணங்கள் சட்டகம் ஆங்கிள் எஃகு மூலம் பற்றவைக்கப்படுகிறது. உபகரணங்கள் ஒரு சர்க்யூட் பிரேக்கர் அறை, ஒரு பஸ் அறை, ஒரு கேபிள் அறை மற்றும் எஃகு தகடுகளால் ரிலே அறை என பிரிக்கப்பட்டுள்ளன, மேலும் உபகரணங்களில் உள்ள முக்கிய கூறுகளின் செயல்பாட்டை கண்காணிப்பு சாளரம் மற்றும் முகப்பில் லைட்டிங் விளக்கு வழியாக காணலாம். சாதனங்களின் தொழில்நுட்ப செயல்திறனை மேம்படுத்துவதற்காக, முக்கிய கூறுகள் (சர்க்யூட் பிரேக்கர்கள் மற்றும் ரோட்டரி துண்டிப்பாளர்கள் போன்றவை) மறுவடிவமைப்பு செய்யப்பட்டுள்ளன. எக்ஸ்ஜிஎன் 2-12 பெட்டி வகை நிலையான உலோக மூடிய சுவிட்ச் கருவிகளின் தளவமைப்பின் படி, ரிலே அறையில் ரிலேஸ், சிக்னல் ரிலேக்கள், கருவிகளைக் குறிக்கும், கதவுகளில் சமிக்ஞை விளக்குகள் நிறுவப்படலாம், மற்றும் பரிமாற்ற சுவிட்சின் நிறுவல் மற்றும் செயல்பாட்டு அறை, பின்புறத்தில் பஸ் அறை மற்றும் கீழ் பகுதியில் கேபிள் அறையுடன், பயனர்கள் வயல்களை வசதியாக இணைக்க முடியும். முன் சர்க்யூட் பிரேக்கர் அறை, இது உபகரணங்களை பராமரிப்பதற்கு வசதியானது. படம் 1 மற்றும் படம் 2 மற்றும் சாதனங்களின் உள் பொறிமுறைக்கு தயாரிப்பு கையேடு ஆகியவற்றைப் பார்க்கவும்.

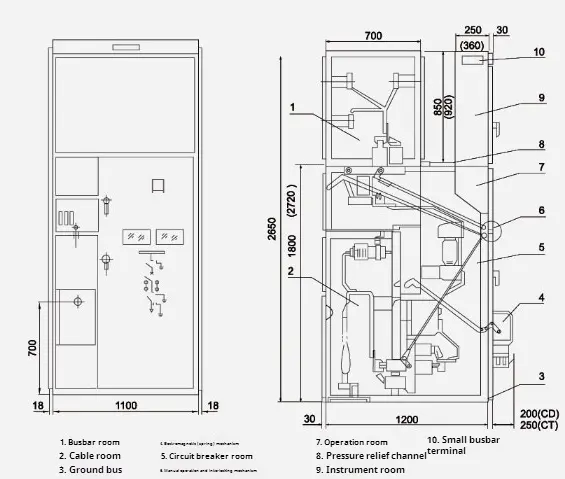

● XGN □ -12/07D அவுட்லைன் வரைதல்

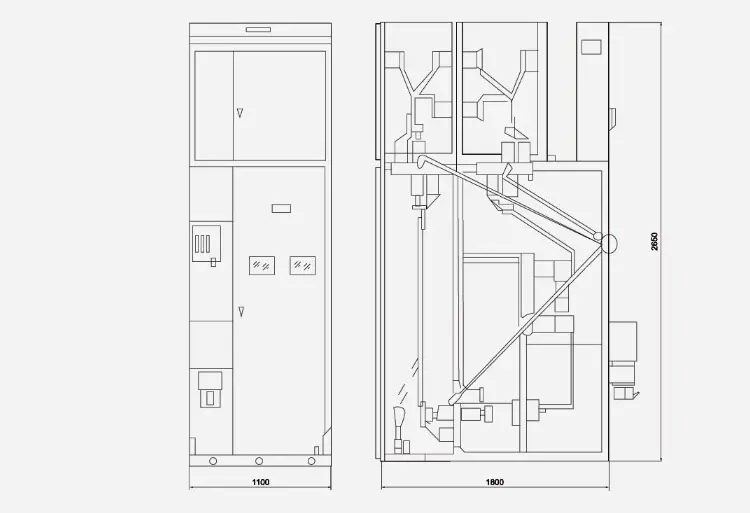

● XGN □ -12 (பைபாஸ் கேபிளின் கடையின்) அவுட்லைன் வரைதல்

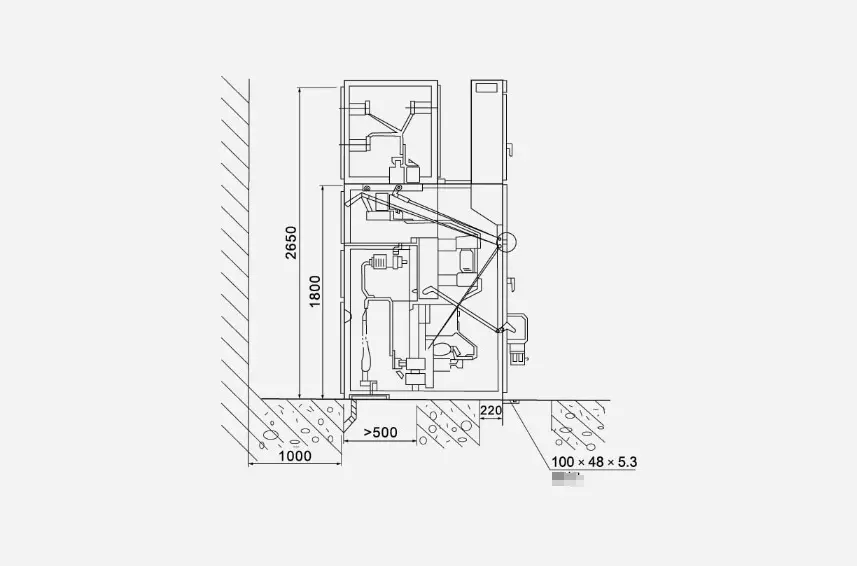

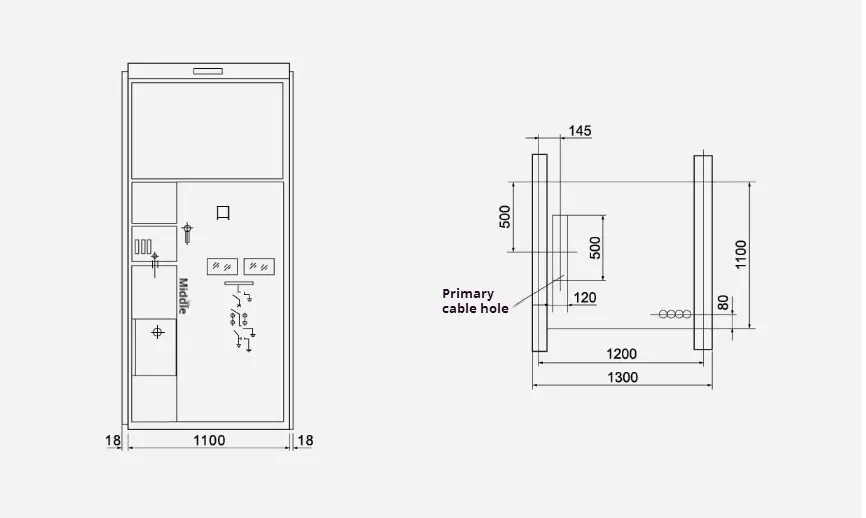

● ஒட்டுமொத்த பரிமாண நிறுவல் வரைதல்
